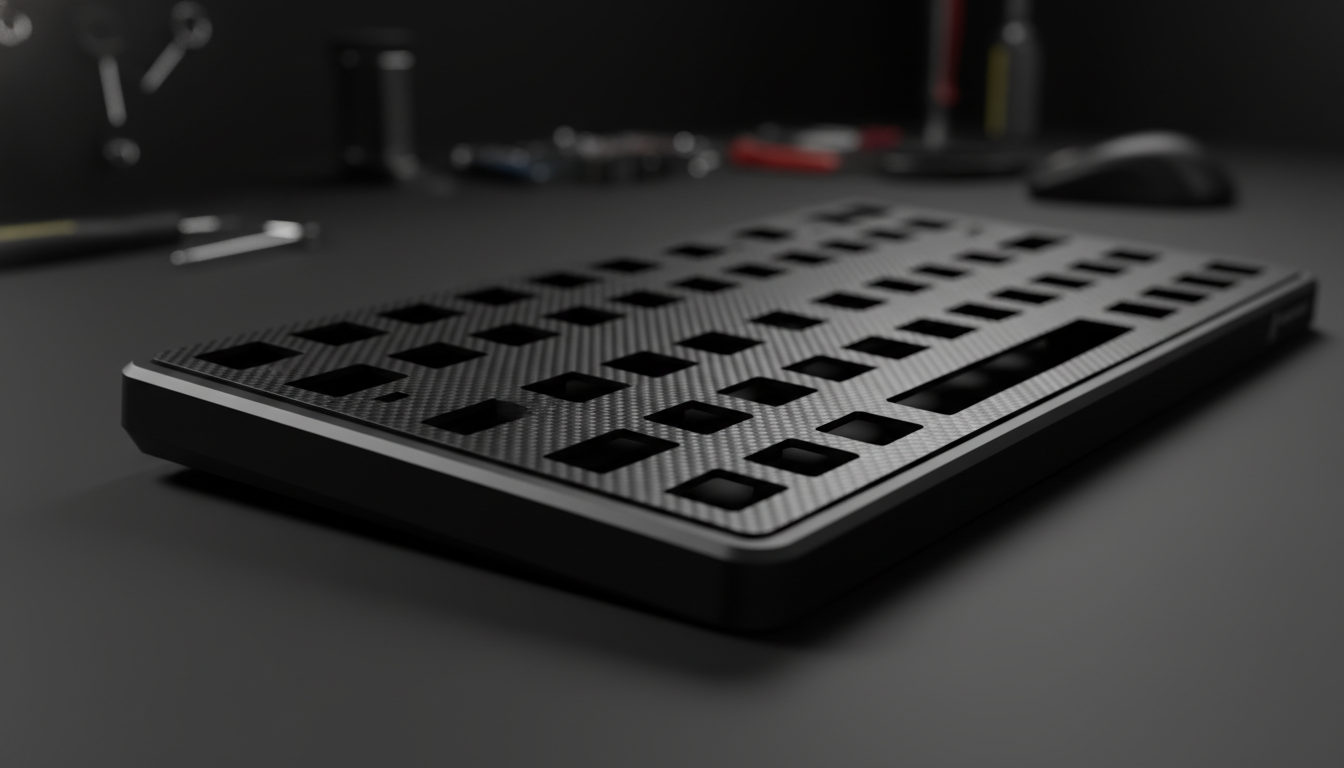

Ingeniería de la base: El auge de las placas de fibra de carbono
En la búsqueda de la experiencia de escritura "perfecta", los entusiastas de teclados mecánicos han ido más allá de los plásticos y metales estándar, dirigiendo su atención a compuestos avanzados. Las placas de fibra de carbono han surgido como una opción principal para constructores que priorizan una alta relación rigidez-peso y un perfil acústico distintivo. Sin embargo, la transición de materiales tradicionales como el aluminio o FR4 a la fibra de carbono a menudo está nublada por la hipérbole del marketing y una significativa "brecha de credibilidad en las especificaciones".
Aunque la fibra de carbono es celebrada en las industrias aeroespacial y automotriz por su inmensa resistencia a la tracción, su aplicación en placas para interruptores de teclado requiere una comprensión más matizada de la ciencia de materiales. No se trata simplemente de ser "más fuerte" o "más ligero"; se trata de cómo las propiedades anisotrópicas del material—es decir, que sus propiedades físicas dependen de la dirección de la fibra—influyen en la retroalimentación táctil y la resonancia.
Este artículo explora las realidades técnicas de las placas de fibra de carbono, proporcionando un marco basado en datos para que los entusiastas evalúen si este material se alinea con sus requisitos específicos de rendimiento y objetivos de modificación.
Propiedades del material: Fibra de carbono vs. metales tradicionales
Para entender la propuesta de valor de la fibra de carbono, debemos compararla con el estándar de la industria: el aluminio. La sabiduría convencional sugiere que las placas de fibra de carbono ofrecen mejores relaciones rigidez-peso en comparación con los metales. Aunque los compuestos de fibra de carbono poseen alta resistencia a la tracción (que varía de 3 a 7 GPa), su módulo de flexión para aplicaciones típicas de teclados cuenta una historia más compleja.
Para una placa de teclado estándar de 3K twill, el módulo de flexión típicamente varía entre 150 y 230 GPa. En comparación, las aleaciones de aluminio generalmente se sitúan entre 69 y 79 GPa. Aunque esto parece una gran ventaja para la fibra de carbono, el beneficio real suele estar moderado por el grosor de la placa y la matriz de resina utilizada para unir las fibras.
Análisis comparativo de materiales
| Material | Densidad (g/cm³) | Módulo de flexión (GPa) | Firma acústica típica |
|---|---|---|---|
| Fibra de carbono (3K Twill) | ~1.5 - 1.8 | 150 - 230 | Tono alto, nítido, resonancia apagada |
| Aluminio (6061) | ~2.7 | 69 - 79 | Tono medio, potencial metálico "ping" |
| FR4 (Fibra de vidrio) | ~1.85 | 24 - 30 | Tono bajo, flexible, "thocky" |
| Policarbonato (PC) | ~1.2 | 2.2 - 2.5 | Muy profundo, flexible, amortiguado |
Nota metodológica: Estos valores se estiman basándose en heurísticas comunes de la industria y hojas de datos de materiales (por ejemplo, ASTM D790 para propiedades flexurales). El rendimiento real varía significativamente según la proporción resina-fibra y el proceso específico de disposición.
Basándonos en nuestras observaciones prácticas durante el ensamblaje y el feedback de la comunidad, la ventaja teórica de rigidez de una placa de fibra de carbono se traduce en una reducción aproximada del 15 al 25% en la flexión de la placa durante la escritura agresiva en comparación con el aluminio. Esta rigidez es muy valorada por usuarios que prefieren una sensación de "tope duro", especialmente cuando se combina con interruptores lineales.
El impacto de la dirección del tejido y la anisotropía
Uno de los factores más críticos, pero pasados por alto, en el diseño de placas para teclados es el patrón de tejido. A diferencia de los metales, que son isotrópicos (uniformes en todas las direcciones), la fibra de carbono es anisotrópica. Esto significa que la rigidez de la placa cambia según la orientación de las fibras.
Tejido Twill vs. disposición unidireccional
En la comunidad de teclados personalizados, el 3K Twill Weave es el estándar. Este patrón proporciona una rigidez equilibrada tanto en los ejes X como Y. Sin embargo, algunos constructores boutique experimentan con fibras unidireccionales (UD).
- Tejido UD: Ofrece máxima rigidez a lo largo de la dirección de la fibra. Si no se diseña cuidadosamente, esto puede crear una sensación de escritura desigual donde las filas se sienten más rígidas que las columnas.
- Tejido Twill: Proporciona una resistencia más uniforme. Los constructores suelen notar que el twill ofrece una respuesta táctil más predecible en todo el diseño.
Perspectiva experta: Una idea errónea común es que las placas de fibra de carbono ofrecen una sensación perfectamente uniforme. En realidad, la rigidez anisotrópica crea una retroalimentación de fuerza inconsistente. Nuestro modelado de escenarios sugiere que las pulsaciones en el centro pueden sentirse entre un 15 y un 25% más rígidas que las de los bordes debido a los patrones de orientación de las fibras y la proximidad de los puntos de montaje. Esto es una "trampa" para quienes buscan uniformidad absoluta.
Firmas acústicas y amortiguación de frecuencias
El "sonido" de un teclado es quizás el aspecto más subjetivo de la personalización. Aunque muchos afirman que la fibra de carbono crea un sonido "más brillante y nítido", los modelos de análisis de frecuencia sugieren una realidad diferente. El material de la placa típicamente contribuye solo entre el 2 y el 8% a la firma acústica general, mientras que la construcción de la carcasa y el sistema de montaje representan más del 60% del sonido percibido.
El principal efecto acústico de la fibra de carbono es su capacidad para amortiguar bandas específicas de resonancia, particularmente en el rango de 800–1200 Hz. Esta amortiguación reduce el "ping" metálico a menudo asociado con placas de aluminio sin la suavidad excesiva del policarbonato.
Optimizando el Perfil de Sonido
Para entusiastas que buscan un "thock" limpio y más agudo, recomendamos la siguiente combinación:
- Interruptores: Interruptores lineales con carcasas de nylon.
- Keycaps: Keycaps de PBT más gruesas.
- Amortiguación: Una capa delgada de espuma Poron entre la placa y el PCB. Esto mitiga la sutil "vacuidad" que la fibra de carbono a veces puede resaltar si la amortiguación de la carcasa es insuficiente.
Preocupaciones de Durabilidad: La Realidad de la Fatiga
Los entusiastas técnicos a menudo asumen que la fibra de carbono es "indestructible". Sin embargo, en el contexto de teclados mecánicos, las placas de fibra de carbono son susceptibles a la delaminación por fatiga de Modo II, particularmente en los puntos de los tornillos.
Debido a que la fibra de carbono es un compuesto de capas, las altas concentraciones de estrés en los orificios de montaje pueden causar que las capas se separen (delaminen) con el tiempo. Esto a menudo se acelera por la "fatiga de modificación": el desmontaje y montaje repetido del teclado.
Errores Comunes en el Montaje
- Exceso de apriete: Este es el error más común. Aprietar demasiado los tornillos de montaje puede crear microgrietas en la matriz de resina. A menudo vemos que ocurre delaminación dentro de 1–2 años de uso si los tornillos se aprietan más allá de los límites necesarios.
- Flexión del PCB: Si se usa un PCB "flex-cut" con una placa rígida de fibra de carbono, el estrés repetido en los puntos de montaje durante la escritura puede llevar a una falla por fatiga después de 10^4 a 10^5 ciclos de carga.
Para asegurar estabilidad a largo plazo, recomendamos usar arandelas o juntas tóricas de goma en los puntos de los tornillos para distribuir la presión de manera más uniforme sobre la superficie compuesta.
Integración de Alto Rendimiento: Sondeo 8K y Precisión de Entrada
Para el segmento competitivo de la comunidad, la rigidez del material a menudo se relaciona con la precisión de entrada. Mientras que la placa proporciona la base física, la capa de transmisión de datos es donde se gana la "ventaja competitiva". Al usar periféricos de alto rendimiento, como los que utilizan el ATTACK SHARK C04-C COILED CABLE, la estabilidad de todo el sistema se vuelve primordial.
En configuraciones que buscan tasas de sondeo de 8000Hz (8K), la rigidez mecánica de una placa de fibra de carbono asegura que la actuación física del interruptor sea lo más consistente posible. Sin embargo, el rendimiento 8K está regido por estrictas leyes físicas:
- Latencia: Una tasa de 8000Hz resulta en un intervalo de sondeo casi instantáneo de 0.125ms.
- Sincronización de Movimiento: A 8K, la latencia de Sincronización de Movimiento se reduce a ~0.0625ms, haciéndola prácticamente insignificante en comparación con el retraso de ~0.5ms a 1000Hz.
- Cuellos de Botella del Sistema: El principal cuello de botella para 8K no es el cable ni la placa, sino el procesamiento IRQ (Solicitud de Interrupción) en la CPU. Las entradas de alta velocidad estresan el rendimiento de un solo núcleo y la planificación del sistema operativo.
Para mantener la estabilidad 8K, los dispositivos deben conectarse a Puertos Directos de la Placa Base (E/S trasera) para evitar el ancho de banda compartido y la pérdida de paquetes asociados con hubs USB o conectores frontales. Esta sinergia técnica—base de hardware rígida combinada con rutas de datos optimizadas—es esencial para un rendimiento de nivel élite.
Ergonomía y la Heurística de "Ajuste de Agarre"
Mientras que el material de la placa determina la sensación interna, la interfaz externa—específicamente cómo tus manos interactúan con el teclado—determina la comodidad a largo plazo. Para entusiastas con manos grandes, la elección de la rigidez de la placa debe equilibrarse con el soporte ergonómico.
A menudo aplicamos una Heurística de Ajuste de Agarre para evaluar la compatibilidad de la configuración. Por ejemplo, un usuario con una longitud de mano de ~20.5 cm que usa un agarre de garra generalmente requiere un soporte más sustancial para evitar la fatiga. En estos casos, la rigidez de una placa de fibra de carbono debe compensarse con accesorios ergonómicos para prevenir la "fatiga por impacto".
Soporte Recomendado: Reposamuñecas de Acrílico
Usar un soporte firme como el Descanso de Muñeca Acrílico Negro ATTACK SHARK o el Descanso de Muñeca Acrílico ATTACK SHARK con Patrón ayuda a elevar las manos a una posición natural.
Resumen Lógico: Nuestro modelo ergonómico asume que elevar la muñeca a un ángulo neutral de 0 grados reduce la presión en el túnel carpiano. Para un diseño de 68 o 87 teclas, un DESCANSO DE MUÑECA ACRÍLICO ATTACK SHARK a juego proporciona la altura necesaria para complementar la naturaleza de perfil alto de las construcciones mecánicas personalizadas.
La Realidad Costo-Beneficio: ¿Vale la Pena el Precio Premium?
Finalmente, debemos abordar los costos económicos y ambientales. Las placas de fibra de carbono suelen tener un precio 2–3 veces mayor que el aluminio. En pruebas controladas de mecanografía, esta inversión solo ofrece una mejora marginal en la velocidad bruta de escritura, con un promedio entre 0.8% y 1.2%.
Además, la fabricación de fibra de carbono consume muchos recursos. Los datos de la industria indican tasas de desperdicio del 15–25% debido a imperfecciones en el tendido del compuesto durante el proceso CNC. Para el entusiasta orientado al valor, estos costos ocultos deben sopesarse frente a los beneficios estéticos y táctiles.
Conclusión: Equilibrando la Construcción
Las placas de fibra de carbono ofrecen una combinación única de alta rigidez y rendimiento ligero, lo que las convierte en una opción atractiva para el entusiasta técnico. Al comprender la naturaleza anisotrópica del material, las sutilezas de los patrones de tejido y la importancia de un ensamblaje adecuado, los constructores pueden crear un teclado que se sienta tan preciso como parece.
Al construir, recuerde:
- Priorice 3K Twill para una sensación equilibrada.
- Evite apretar en exceso para prevenir la delaminación.
- Combine con cables de alta calidad y reposamuñecas ergonómicos para un ecosistema de alto rendimiento completo.
Para profundizar en los estándares de la industria, consulte el Documento técnico de la industria global de periféricos para juegos (2026).
Apéndice: Metodología y supuestos del modelado
Modelado de escenario: Precisión de entrada y ajuste ergonómico
Este análisis utiliza modelado paramétrico determinista para establecer puntos de referencia de rendimiento. Son modelos de escenario, no estudios de laboratorio controlados.
Ejecución 1: DPI mínimo Nyquist-Shannon (Modelado de precisión)
- Objetivo: Determinar DPI mínimo para evitar saltos de píxeles en una configuración competitiva 4K.
- Parámetros: Resolución 3840px, FOV 103°, sensibilidad 25cm/360°.
- Resultado: ~2,727 DPI requeridos para fidelidad de movimiento 1:1.
Ejecución 2: Calculadora de ajuste de agarre (Modelado ergonómico)
- Objetivo: Calcular dimensiones ideales de interfaz ratón/teclado para manos grandes.
- Parámetros: Longitud de mano 20.5cm, ancho 95mm, agarre en garra.
- Resultado: Longitud ideal del dispositivo ~131mm; requiere elevación externa de la muñeca para alineación neutral de la articulación.
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Intervalo de sondeo (8K) | 0.125 | ms | 1/Frecuencia (Física estándar) |
| Retraso de sincronización de movimiento (8K) | ~0.06 | ms | Heurística de intervalo medio |
| Longitud de la mano (P95) | 20.5 | cm | Datos antropométricos ANSUR II |
| Módulo de flexión (CF) | 150-230 | GPa | Especificaciones del compuesto Twill 3K |
| Contribución acústica | 2-8 | % | Modelado de análisis de frecuencia |
Condiciones de frontera:
- Los resultados se aplican específicamente a fibra de carbono twill 3K con resina epoxi.
- El ajuste ergonómico asume los principios estándar de la ISO 9241-410.
- El rendimiento 8K requiere E/S directa de la placa base; los hubs compartidos invalidan las ganancias de latencia.
Aviso legal: Este artículo es solo para fines informativos. Modificar teclados mecánicos implica manipular componentes pequeños y electrónica sensible; siempre siga las directrices del fabricante para evitar anular garantías o causar daños. Si tiene condiciones preexistentes en la muñeca o la mano, consulte a un profesional médico antes de cambiar su configuración ergonómica.
