La arquitectura CMOS: cómo ve un ratón gaming
Conclusión rápida: Para garantizar un seguimiento píxel a píxel en un monitor de 1440p, se recomienda un mínimo de 1300 DPI para evitar el aliasing. Aunque las altas tasas de sondeo (hasta 8000 Hz) reducen el retardo de entrada a 0,125 ms, requieren una conexión directa a la placa base para evitar la inestabilidad del sistema.
Los ratones gaming modernos son cámaras de alta velocidad especializadas. En el corazón de cada periférico de alto rendimiento se encuentra un Sensor Óptico de Navegación (ONS), un complejo sistema en chip (SoC) que captura miles de imágenes por segundo para calcular el movimiento con precisión subpíxel. Para salvar la "brecha de credibilidad de las especificaciones", los usuarios deben ir más allá de los números de marketing como 26.000 DPI y comprender la tecnología CMOS (Complementary Metal-Oxide-Semiconductor) subyacente.

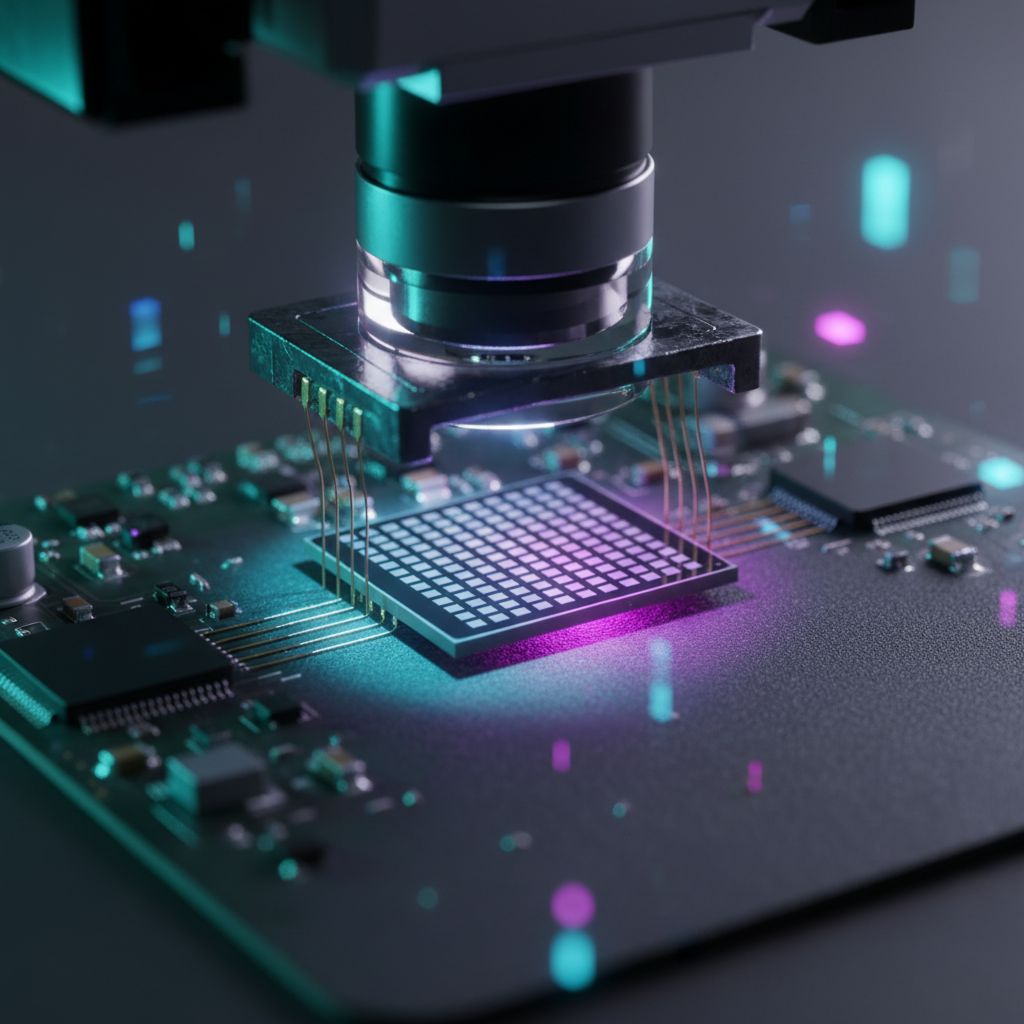

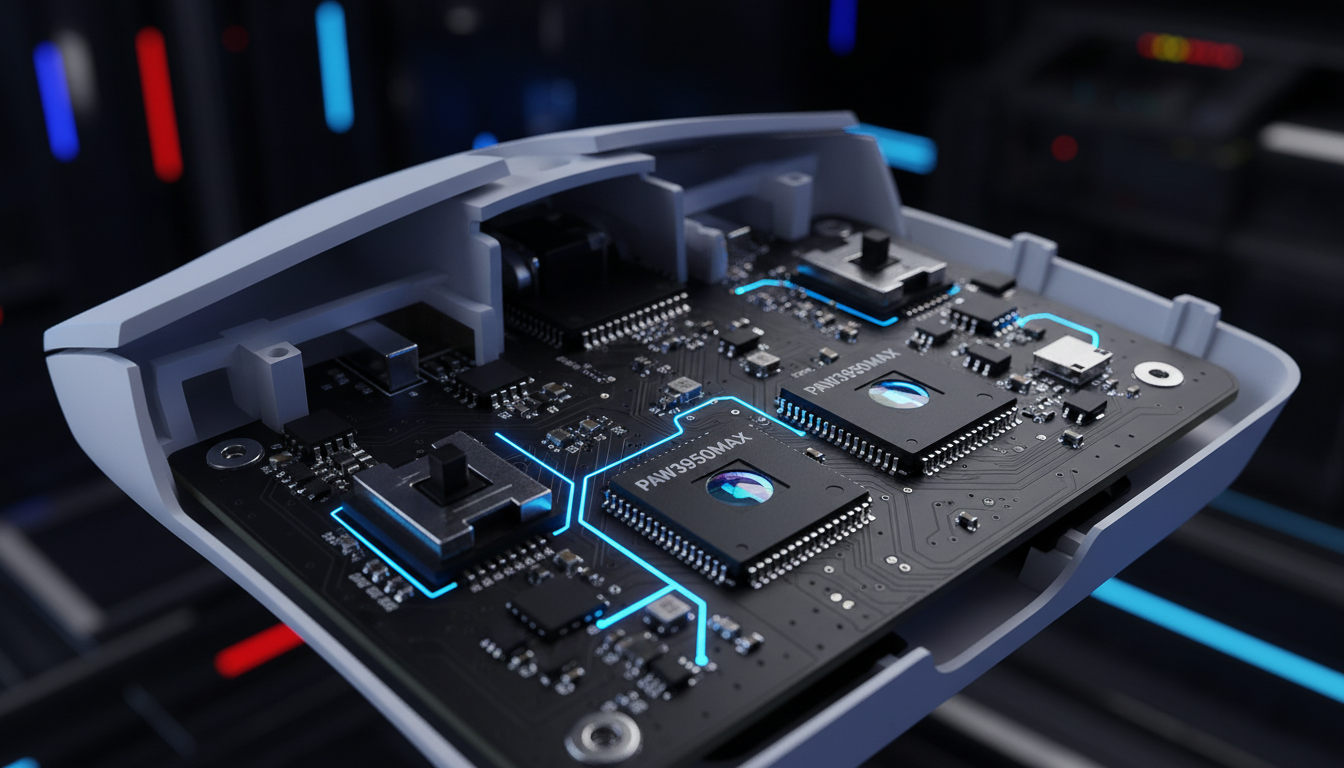

El proceso comienza con una fuente de iluminación (LED IR o láser) que se refleja en las texturas microscópicas de la alfombrilla del ratón. Una lente especializada enfoca esta luz en una matriz de sensor CMOS (típicamente de 30x30 o 40x40 píxeles). Aunque la Definición de Clase HID de USB (HID 1.11) rige cómo estos datos llegan a su PC, el procesamiento de la imagen en bruto ocurre completamente dentro del Procesador de Señal Digital (DSP) del sensor.
Procesamiento de Señal Digital y el Diferenciador del Firmware
Una idea errónea común es que el chip del sensor por sí solo, como un PixArt PAW3395, determina el rendimiento. Sin embargo, el análisis técnico sugiere que los algoritmos de firmware propietarios son el verdadero diferenciador. Dos ratones que utilizan el mismo hardware pueden exhibir latencias de movimiento muy diferentes según la implementación del DSP del OEM.
El DSP realiza una correlación cruzada, comparando la "instantánea" actual con la anterior para identificar los cambios de píxeles. Esto ocurre a velocidades de fotogramas que a menudo superan los 10.000 FPS.
Nota Técnica (Implementación del Firmware): Basado en patrones comunes en los análisis de ingeniería, la eficiencia del DSP es el principal cuello de botella para la latencia de movimiento. Si bien el hardware define el "techo", el firmware determina qué tan cerca llega el dispositivo a ese techo. Clasificamos estas afirmaciones de rendimiento como Modelos de Escenario basados en condiciones ideales de firmware.
Decodificando la Brecha de Especificaciones: DPI, IPS y Aceleración
Aunque 26.000 DPI suena impresionante, la mayoría de los jugadores profesionales usan entre 400 y 1.600 DPI. El verdadero peligro de un DPI "ultra bajo" en pantallas de alta resolución es el salto de píxeles (aliasing).
El Mínimo de DPI de Nyquist-Shannon (Cálculo Reproducible)
Para evitar el aliasing, el sensor debe muestrear la superficie con una frecuencia al menos el doble de la resolución de movimiento prevista. Podemos calcular el "Piso de DPI" siguiendo los siguientes pasos:
- Calcular Píxeles por Grado: $2560 \text{ px} / 103^\circ \text{ FOV} \approx 24.85 \text{ px/deg}$.
- Calcular Grados por Pulgada de Movimiento Físico: A $35\text{cm/360}^\circ$ ($13.78\text{ in/360}^\circ$), una pulgada de movimiento equivale a $360 / 13.78 \approx 26.12^\circ$.
- Encontrar el PPI Objetivo (Píxeles por Pulgada): $24.85 \text{ px/deg} \times 26.12 \text{ deg/in} \approx 649 \text{ PPI}$.
- Aplicar el Límite de Nyquist (Muestreo 2x): $649 \times 2 = \mathbf{1298 \text{ DPI}}$.
| Parámetro | Valor | Unidad | Razón |
|---|---|---|---|
| Resolución Horizontal | 2560 | px | Monitor estándar de 1440p |
| FOV Horizontal | 103 | grados | Configuración típica de juego FPS |
| Sensibilidad | 35 | cm/360 | Rango competitivo medio-alto |
| Piso de DPI (Heurística) | ~1300 | DPI | Mínimo para evitar aliasing/saltos |
La Frontera de los 8000Hz: Latencia y Topología del Sistema
La industria está pasando de 1000 Hz (intervalo de 1.0 ms) a 8000 Hz (intervalo de 0.125 ms). Si bien esto reduce el micro-tartamudeo, introduce importantes limitaciones técnicas.
Sincronización de Movimiento y la Compensación de Latencia de 8K
La sincronización de movimiento alinea los fotogramas del sensor con los eventos de sondeo USB. En implementaciones antiguas de 1000 Hz, esto podía añadir una "penalización" de hasta la mitad del intervalo de sondeo.
- Penalización por sincronización de movimiento de 1000 Hz: ~0,5 ms (heurística: $0,5 \times \text{intervalo}$).
- Penalización por sincronización de movimiento de 8000 Hz: ~0,0625 ms (despreciable).
Según el Libro Blanco de la Industria Global de Periféricos Gaming (2026) (Libro Blanco del Fabricante/Estudio No Independiente), el sondeo de 8K impone cargas pesadas en el procesamiento de Solicitudes de Interrupción (IRQ) de la CPU. Para mantener la integridad de la señal, los receptores deben conectarse directamente a los puertos de E/S traseros de la placa base en lugar de a concentradores sin alimentación.
Ergonomía y la Interfaz Física
La heurística del ajuste del agarre
Elegir un ratón demasiado grande para la mano provoca "calambres por garra". Basándonos en los datos antropométricos de la Base de Datos ANSUR II, sugerimos las siguientes heurísticas de ajuste del agarre:
- Longitud ideal: Longitud de la mano × 0,6 (por ejemplo, mano de 18 cm = ratón de 10,8 cm).
- Anchura ideal: Anchura de la mano × 0,6.
Análisis de la tensión biomecánica (Modelo de escenario)
Modelamos una sesión de alta intensidad utilizando el Índice de Esfuerzo de Moore-Garg. Nota: Este es un modelo heurístico para el juego competitivo; el uso casual resultará en puntuaciones significativamente más bajas.
| Variable | Multiplicador | Contexto del Escenario |
|---|---|---|
| Intensidad del Esfuerzo | 3.0 | Disparos rápidos de alta velocidad (Difícil) |
| Esfuerzos por Minuto | 2.0 | APM alto (9-14 esfuerzos/min) |
| Postura | 2.0 | Agarre de garra agresivo (>20° de desviación) |
| Duración por Día | 2.0 | 4-8 horas de entrenamiento |
| Índice de Esfuerzo Total | 24 | Peligroso (Umbral > 5) |
Nota: Los multiplicadores se basan en las tablas estandarizadas de Moore & Garg (1995). Una puntuación de 24 indica un alto riesgo de trastornos musculoesqueléticos en tareas repetitivas.
Confianza, Seguridad y Cumplimiento
Los ratones inalámbricos deben cumplir estrictas normas de seguridad. Organismos autorizados como la FCC e ISED Canadá regulan la salida de RF. Además, los ratones con baterías de iones de litio deben pasar los estándares UN 38.3 para la estabilidad térmica y de impacto.
Lista de verificación técnica para un seguimiento óptimo
| Elemento de acción | Requisito técnico | Por qué es importante |
|---|---|---|
| Comprobación de la superficie | Fibra no reflectante, de alta densidad | Evita los "giros" en el sensor CMOS |
| Alineación de DPI | Coincide con la resolución (por ejemplo, 1300+ para 1440p) | Evita el salto de píxeles (límite de Nyquist) |
| Topología de sondeo | E/S directa de la placa base trasera | Evita cuellos de botella de IRQ y pérdida de paquetes |
| Firmware | Consulte las Páginas de controladores del fabricante | Las actualizaciones de DSP pueden reducir la latencia de movimiento |
Modelado de escenarios: parámetros reproducibles
Los datos cuantitativos de este artículo se derivan de las siguientes suposiciones:
| Parámetro | Valor | Motivo |
|---|---|---|
| Tasa de sondeo | 8000 Hz | Estándar competitivo de gama alta |
| Resolución horizontal | 2560 px | Monitor gaming de 1440p |
| Retardo de sincronización de movimiento | 0,0625 ms | $0,5 \times (1/8000)$ Intervalo de sondeo |
| Piso de DPI | 1298 DPI | Límite de muestreo de Nyquist-Shannon |
Condiciones límite:
- Los modelos asumen una respuesta lineal del sensor y una pérdida de paquetes nula.
- La tensión ergonómica asume un juego FPS de alta intensidad.
- Los mínimos de DPI se calculan para un mapeo de píxeles 1:1; la "precisión del puntero" (aceleración) del software invalidará estos requisitos.
Descargo de responsabilidad: Este artículo es solo para fines informativos. Las evaluaciones ergonómicas se basan en modelos de población general y no constituyen asesoramiento médico.
Fuentes
- Definición de clase de dispositivo USB para dispositivos de interfaz humana (HID)
- Moore, J. S., & Garg, A. (1995). El Índice de Esfuerzo
- IEEE - Comunicación en presencia de ruido (Shannon, 1949)
- Libro Blanco de la Industria Global de Periféricos Gaming (2026) (Fuente del fabricante)
- Manual de Pruebas y Criterios de la ONU (Sección 38.3)
- PixArt Imaging - Sensores ópticos de navegación
