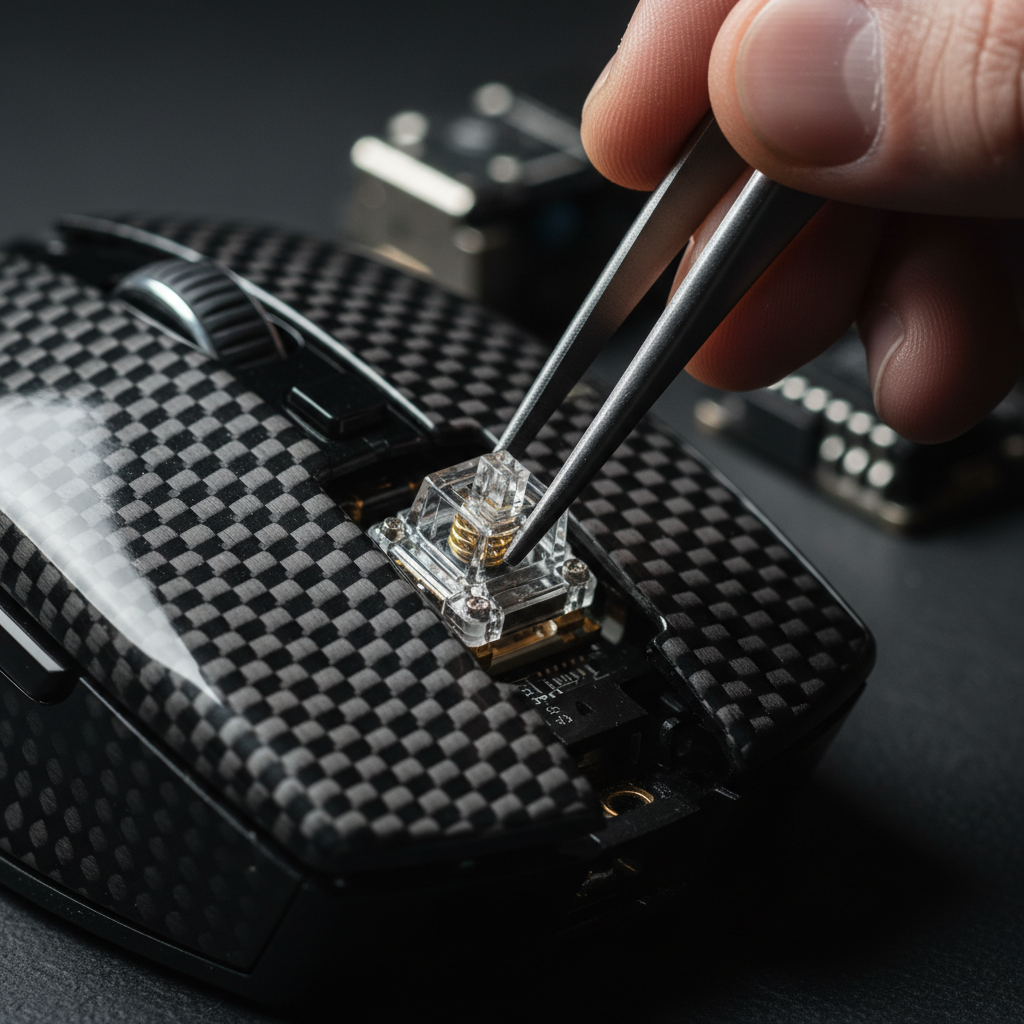

Combinando interruptores con fibra de carbono para un clic más profundo

El desafío acústico de la ingeniería con fibra de carbono

En la búsqueda de la relación fuerza-peso definitiva, la fibra de carbono se ha convertido en el material principal para periféricos de juego de alto rendimiento. Sin embargo, para el entusiasta técnico de bricolaje, este material exótico introduce un desafío acústico complejo. La fibra de carbono se caracteriza por su alta rigidez y bajo amortiguamiento interno, lo que la convierte en un resonador excepcionalmente eficiente para vibraciones de alta frecuencia. Cuando un interruptor mecánico se acciona, la energía no es absorbida por la carcasa; en cambio, se amplifica, resultando a menudo en un "ping" o "clack" agudo y quebradizo que puede restar a la experiencia táctil premium.

Lograr un sonido de clic "más profundo", a menudo referido en la comunidad como un perfil "thocky", requiere una optimización a nivel de sistema de los materiales del interruptor, pesos de los resortes e interfaces de amortiguamiento. Este artículo proporciona un marco basado en datos para emparejar interruptores mecánicos con carcasas de fibra de carbono, fundamentado en la física de materiales y heurísticas prácticas de modificación.

La física de la resonancia: por qué la fibra de carbono produce pings

Para resolver el problema acústico, primero debemos entender el mecanismo. El sonido en una carcasa de ratón es producto de la resonancia. Según los principios generales de física de materiales sobre el módulo de Young, los materiales con alta rigidez (como los compuestos de fibra de carbono) tienen frecuencias naturales de resonancia más altas.

En nuestro análisis de materiales para carcasas, categorizamos los perfiles de sonido en dos bandas de frecuencia principales:

• Perfil Thock: Frecuencias por debajo de 500 Hz (baja frecuencia, apagado).
• Perfil Clack/Ping: Frecuencias por encima de 2000 Hz (alta frecuencia, agudo).

La fibra de carbono, particularmente las capas unidireccionales, tiende a resonar agresivamente en el rango >2000 Hz. Sin embargo, es un error común pensar que toda la fibra de carbono es acústicamente idéntica. Basándonos en nuestras observaciones de diferentes estructuras compuestas, la matriz de resina utilizada para unir las fibras puede proporcionar un amortiguamiento significativo. Una capa tejida con una proporción más alta de resina a fibra típicamente produce un sonido ligeramente más apagado que una placa unidireccional pura.

Nota metodológica: modelado acústico

Resumen lógico: Nuestro análisis acústico asume un grosor estándar de carcasa de 0.8mm a 1.2mm. Mapeamos las propiedades del material (módulo de Young vs. amortiguación viscoelástica) a bandas de atenuación de frecuencia. Este es un modelo de escenario basado en la física del material, no un estudio de laboratorio controlado de cada modelo específico de ratón.

Selección de interruptores: ciencia de materiales e impactos de la carcasa

La forma más directa de alterar la firma acústica de un ratón de fibra de carbono es mediante la selección del interruptor. El material de la carcasa del interruptor actúa como el filtro principal para las vibraciones generadas por el mecanismo de clic.

1. Materiales de carcasa: Nailon vs. Policarbonato (PC) vs. POM

En nuestra experiencia en el banco de reparación, combinar fibra de carbono con materiales de carcasa duros como POM (polioximetileno) a menudo agrava la resonancia de alta frecuencia. El POM es autolubricante y duradero, pero su dureza refleja la energía de alta frecuencia.

En cambio, recomendamos interruptores con carcasas de Nailon o Policarbonato (PC):

• Carcasas de nailon: Estas proporcionan una interfaz más suave que actúa como un filtro pasa bajos, desplazando el tono fundamental hacia abajo. El nailon es más efectivo para absorber el "ping" generado por la carcasa de fibra de carbono.
• Carcasas de policarbonato: El PC es más rígido que el nailon pero menos resonante que el POM. Ofrece un sonido "más nítido" que sigue siendo más profundo que la firma quebradiza de la fibra de carbono cruda.

2. Peso del resorte y sonido de tope

El resorte dentro del interruptor a menudo se pasa por alto como componente acústico. Un resorte más pesado (por ejemplo, 65g o más) requiere más fuerza para accionar, lo que puede reducir el ruido previo al recorrido y producir un sonido de tope más deliberado y de tono más bajo.

Según nuestro modelo de escenarios para jugadores competitivos, los resortes más pesados también proporcionan una tasa de retorno más rápida, lo cual es crucial para mantener el rendimiento a altas tasas de sondeo.

Componente/capa	Física del material	Banda de frecuencia atenuada	Resultado acústico
Carcasa de interruptor de PC	Rigidez moderada	Medios-altos	Clic nítido pero controlado
Carcasa de interruptor de nailon	Alta amortiguación interna	> 2000 Hz (agudos)	Profundiza el tono; elimina el "ping"
Resorte de 65g+	Mayor tensión	N/A	Tope más pesado; reduce el traqueteo
Almohadilla IXPE para interruptor	Espuma de alta densidad	> 4000 Hz	Crea un "pop" transitorio cremoso
Espuma Poron para carcasa	Amortiguación viscoelástica	1 kHz - 2 kHz	Reduce la reverberación hueca de la carcasa

Análisis del mecanismo: Click Bar vs. Click Jacket

No todos los interruptores clicky son iguales. El sonido de "clic" en sí es generado por un componente mecánico separado.

• Click Bar: Se encuentra en interruptores de alta gama como la serie Kailh GM. Estos producen un sonido muy agudo y preciso. Cuando se combinan con fibra de carbono, el chasquido agudo de la barra de clic puede volverse penetrante.
• Click Jacket: Un diseño más tradicional. Aunque a menudo se considera "más blando", el mecanismo del click jacket usualmente tiene un pico de frecuencia más bajo, lo que puede ser más compatible con la naturaleza rígida de la fibra de carbono.

Perspectiva experta: Si tu objetivo es un sonido "más profundo", a menudo sugerimos evitar interruptores con barra de clic afilada en construcciones de fibra de carbono. En su lugar, busca interruptores táctiles o lineales que enfatizan el sonido de "bottom-out" (el sonido del vástago golpeando la carcasa) en lugar de un mecanismo de clic dedicado.

Rendimiento vs. acústica: el factor 8000Hz

Para el aficionado competitivo de bricolaje, la afinación acústica no debe comprometer el rendimiento. Los ratones modernos de alta gama a menudo soportan tasas de sondeo de 8000Hz (8K), que impactan significativamente la latencia del sistema.

Al configurar un ratón para 8000Hz, el intervalo de sondeo se reduce a casi instantáneo 0.125ms (calculado como 1/8000). A esta frecuencia, incluso las vibraciones menores de un interruptor "pingy" pueden teóricamente introducir ruido en el flujo de datos del sensor si la carcasa no está debidamente amortiguada.

La ventaja de latencia de los interruptores de efecto Hall (HE)

En nuestro modelado de escenarios competitivos, comparamos interruptores mecánicos estándar con interruptores de efecto Hall (magnéticos).

• Latencia del interruptor mecánico: ~13.3ms (incluyendo 5ms de recorrido, 5ms de rebote y 3.3ms de reinicio).
• Latencia del efecto Hall (HE): ~5.7ms (debido a reinicios Rapid Trigger de 0.1mm y cero rebote mecánico).

La ventaja de latencia de ~7.7ms para los interruptores HE es una ganancia enorme para el juego a nivel profesional. Si estás modificando un ratón de fibra de carbono para rendimiento, los interruptores HE son la opción lógica. Sin embargo, los interruptores HE a menudo tienen perfiles acústicos únicos debido a sus deslizadores magnéticos, lo que requiere un amortiguamiento aún más cuidadoso a nivel de la placa.

Resumen lógico: Los cálculos de latencia se basan en ecuaciones cinemáticas (t = d/v) asumiendo una velocidad de levantamiento del dedo de 150 mm/s. Esta es una estimación hipotética bajo estas suposiciones y puede variar según la fluctuación del sondeo del MCU.

Guía práctica de bricolaje: la "prueba de golpeteo" y el amortiguamiento

Antes de comprometerte a soldar interruptores en una carcasa de fibra de carbono, recomendamos una heurística estándar de modificación conocida como la "Prueba de Golpe".

1. Colocación Temporal: Usa pequeños trozos de cinta adhesiva de doble cara para asegurar los interruptores elegidos en los puntos de montaje de fibra de carbono.
2. La Prueba: Golpea la parte superior del interruptor y el área circundante de la carcasa. Escucha la "decadencia" del sonido. Si el sonido persiste o tiene un tono agudo, el emparejamiento no es adecuado.
3. Aplicación de Amortiguación: En lugar de aplicar material amortiguante directamente al interruptor (lo que arruina la sensación), aplica una capa delgada de goma butílica o cinta amortiguante especializada en el interior de los puntos de montaje de la carcasa.

Según el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), el aislamiento adecuado de materiales es un estándar clave para construcciones de alto rendimiento para asegurar que la resonancia acústica no interfiera con el ciclo de retroalimentación táctil.

Lista de Verificación para Optimización a Nivel de Sistema

• Modificación de la Placa: Si la placa de fibra de carbono es demasiado resonante, añadir una lámina de 0.5mm de Poron o IXPE entre la placa y el PCB puede actuar como una junta para frecuencias altas.
• Juntas de Montaje: Usar juntas de silicona o goma más suaves para los tornillos de montaje del PCB puede evitar que las vibraciones se transfieran desde los interruptores hacia la carcasa principal.
• Topología USB: Para asegurar la estabilidad de una tasa de sondeo de 8000Hz, siempre conecta tu ratón a un puerto directo de la placa base (E/S trasera). Evita los hubs USB, ya que el ancho de banda compartido puede causar pérdida de paquetes, lo cual es más notable cuando el sistema está bajo la alta carga IRQ de CPU requerida para el sondeo 8K.

Ergonomía y Sonido Percibido

El sonido percibido también está influenciado por cómo sostienes el ratón. Modelamos un escenario para un jugador competitivo de manos grandes (percentil 95 masculino, ~21.5cm de longitud de mano).

Para este usuario, un ratón estándar de 120mm resulta en una relación de ajuste de agarre de 0.833 (basado en las directrices ergonómicas ISO 9241-410). Esta descoordinación normalmente obliga al usuario a usar un agarre de garra agresivo. Un agarre de garra cambia el "ángulo de ataque" en los botones del ratón, lo que a menudo hace que el usuario presione los botones con más fuerza y más hacia atrás desde el centro del interruptor. Esta fuerza aumentada puede amplificar la resonancia de la carcasa de fibra de carbono, haciendo que la elección de una carcasa de Nylon amortiguante sea aún más crítica.

Transparencia y parámetros del modelado

Los conocimientos proporcionados en esta guía se derivan del siguiente modelo de escenario. Estas cifras representan observaciones típicas en un entorno de modificación y no están destinadas a ser mediciones absolutas de laboratorio.

Parámetro	Valor / Rango	Unidad	Justificación / Fuente
Intervalo de sondeo (8K)	0.125	ms	Ley física (1/Frecuencia)
Retraso de sincronización de movimiento (8K)	~0.0625	ms	Mitad del intervalo de sondeo
Distancia de reinicio HE	0.1	mm	Especificación del Efecto Hall
Distancia de reinicio mecánico	0.5	mm	Especificación estándar Cherry MX
Longitud ideal del ratón (P95 masculino)	~144	mm	Heurística ISO 9241-410
Umbral de "Thock"	< 500	Hz	Estándar psicoacústico

Condiciones de frontera

• Variación en el apilado: Las propiedades acústicas cambian drásticamente si la fibra de carbono es unidireccional o tejido 3K.
• Factores ambientales: La humedad de la habitación y el material de la superficie del escritorio (por ejemplo, vidrio vs. alfombrilla de tela) alterarán la "profundidad" percibida del clic.
• Cuellos de botella de la CPU: El rendimiento a 8000Hz depende de la velocidad del núcleo único de la CPU y la planificación del sistema operativo; los sistemas más antiguos pueden experimentar tartamudeo independientemente de la elección del interruptor.

Resumen

Combinar interruptores con fibra de carbono es un delicado equilibrio entre ciencia de materiales y preferencia táctil. Al priorizar carcasas de Nylon, resortes más pesados y amortiguamiento estratégico de la placa, puedes transformar el frágil "ping" de una carcasa ligera en un perfil de clic profundo y satisfactorio. Aunque la rigidez de la fibra de carbono es su mayor ventaja en rendimiento, también es su mayor desafío acústico. A través de las optimizaciones a nivel de sistema descritas aquí, los entusiastas del bricolaje pueden disfrutar de la ventaja competitiva de una construcción ligera sin sacrificar la calidad auditiva de su hardware.

---

Aviso legal: Este artículo es solo para fines informativos. Modificar el hardware, incluyendo soldadura y desmontaje de la carcasa, puede anular las garantías del fabricante y conlleva riesgos de daños eléctricos o mecánicos. Siempre siga los protocolos de seguridad adecuados al manipular baterías de ion de litio y equipos de soldadura.

Fuentes

• ISO 9241-410: Ergonomía de Dispositivos de Entrada Físicos
• ASTM C423: Método de Prueba Estándar para Absorción de Sonido
• Documento Técnico de la Industria Global de Periféricos para Juegos (2026)
• Sociedad Acústica de América: Resonancia y Amortiguamiento
• Allegro MicroSystems: Principios del Efecto Hall
