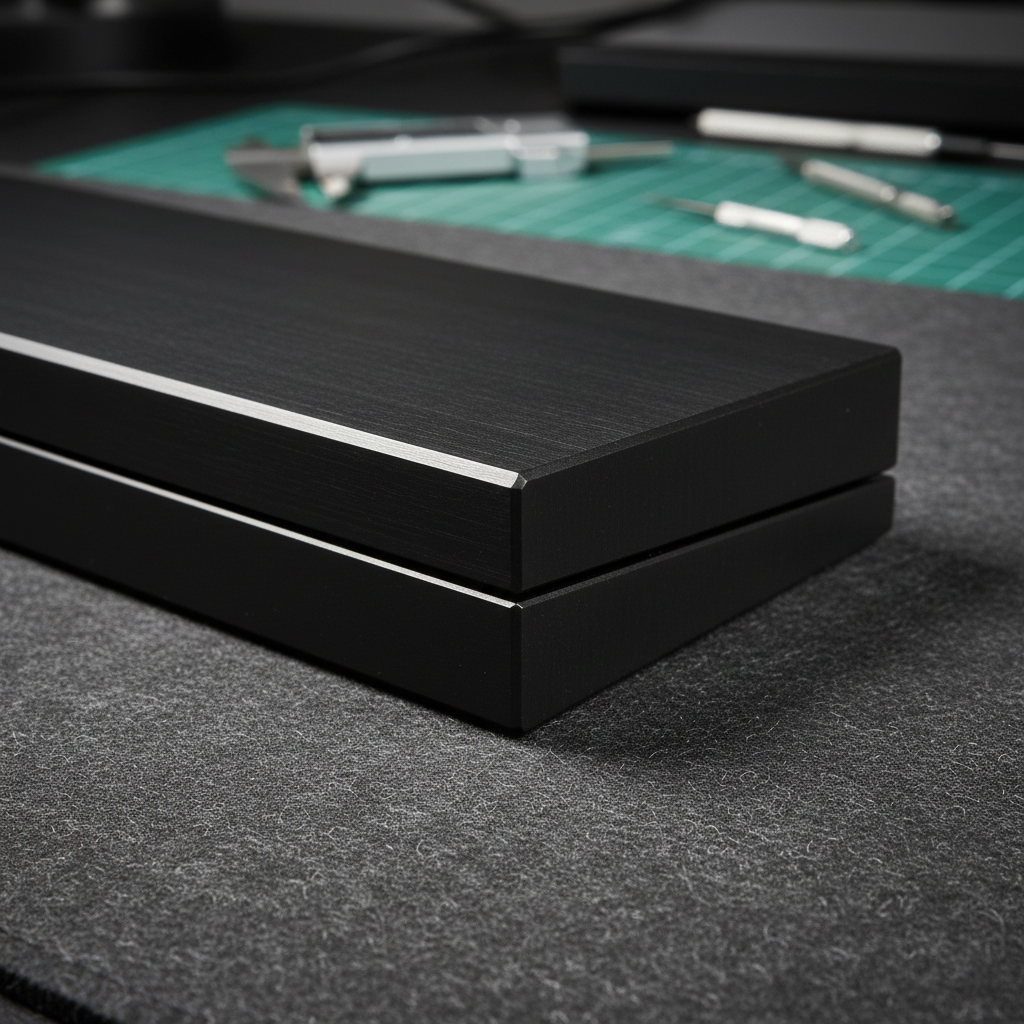

Consistencia de las Costuras: Evaluando el Ajuste en Carcasas Metálicas de Dos Piezas

Consistencia de la junta: evaluando el ajuste en cajas metálicas de dos piezas

En el mundo de los teclados mecánicos premium, la "brecha de credibilidad de especificaciones" es donde muchos entusiastas encuentran su mayor frustración. Una marca puede afirmar "construcción completa en aluminio CNC", pero la ejecución en el mundo real—la forma en que esas dos mitades de la caja realmente se unen—a menudo cuenta una historia diferente.

La consistencia de la junta es el indicador silencioso de la madurez manufacturera. Cuando hablamos de "desniveles" o juntas desalineadas, no solo discutimos una imperfección estética. Estamos observando la culminación de la calibración CNC, la precisión del fijado y la ciencia de materiales. Para el jugador técnicamente inclinado, una caja desalineada es una señal de alerta que sugiere que la ingeniería interna puede estar tan descuidada como el ajuste externo.

La realidad de ingeniería de las tolerancias CNC

Para entender por qué fallan las juntas, primero debemos establecer cómo se ve una junta "buena" desde la perspectiva del mecanizado. En nuestros desmontajes y auditorías de calidad, a menudo encontramos que los fabricantes dependen de estándares genéricos que no satisfacen completamente las necesidades de un dispositivo táctil de alta gama.

Según puntos de referencia reconocidos internacionalmente como ISO 2768, las tolerancias generales para dimensiones lineales en la clase "media" permiten variaciones de ±0.2mm a ±0.5mm para piezas mayores a 6mm. Aunque esto es aceptable para maquinaria industrial, es demasiado permisivo para una caja de teclado donde las mitades superior e inferior deben parecer una unidad única y cohesiva.

Resumen lógico: Nuestra evaluación de la "precisión" se basa en la diferencia entre los estándares industriales (ISO 2768) y los umbrales táctiles de la mano humana. Aunque una variación de ±0.2mm está "dentro de especificación" para muchas fábricas, es perceptible para el usuario.

En la práctica, un desalineamiento de la junta, a menudo llamado "desnivel", mayor a 0.1mm suele ser perceptible tanto visualmente bajo luz rasante como táctilmente con una uña. Si puedes sentir un borde afilado donde se unen las dos mitades, es probable que el fabricante no haya tenido en cuenta el error acumulativo en su proceso de mecanizado y acabado.

Características internas de localización: más allá de los postes de tornillo

Una causa común de un mal ajuste que vemos en el banco de reparación no es solo el camino CNC en sí, sino cómo se indexan las piezas juntas. Muchas cajas metálicas de gama baja a media dependen únicamente de postes de tornillo para la alineación.

Este es un defecto fundamental de diseño. Los postes para tornillos tienen un "juego" inherente para permitir que el tornillo entre en la rosca. Si no hay pines de registro maquinados o labios escalonados (una superficie de acoplamiento "macho-hembra"), las mitades de la carcasa pueden desplazarse durante el ensamblaje. Esto conduce a un teclado que puede parecer perfecto en el lado izquierdo pero muestra un escalón significativo en el derecho.

Cuando evaluamos un chasis de alto rendimiento, buscamos:

• Pines de Registro Maquinados: Pilares dedicados que encajan en orificios perforados con precisión para bloquear las mitades en su lugar antes de girar un solo tornillo.
• Labios Escalonados: Un borde perimetral que asegura que la mitad superior no pueda deslizarse lateralmente contra la mitad inferior.
• Consistencia en el Fijado: Marcas de herramientas que se alinean perfectamente entre las superficies internas de acoplamiento de ambas mitades. Si estas marcas están desfasadas, indica que la pieza fue reposicionada o que el dispositivo de fijación no fue calibrado entre operaciones.

El "Truco" del Anodizado: Considerar el Grosor del Recubrimiento

Uno de los errores "no evidentes" más frecuentes en la fabricación de teclados es no considerar las capas de acabado en el modelo CAD inicial. Una capa de anodizado duro Tipo III puede añadir de 0.02mm a 0.04mm a cada superficie de la pieza.

Si un diseñador crea un "ajuste perfecto" en el modelo digital sin espacio de holgura, las mitades anodizadas se trabarán durante el ensamblaje. Si se fuerzan juntas, el recubrimiento puede comprimirse de manera no uniforme, creando una costura desigual o incluso astillando el acabado. Los fabricantes premium compensan sus dimensiones CAD exactamente por el grosor previsto del anodizado para asegurar que el producto final recubierto cumpla con las tolerancias previstas.

Implicaciones en el Rendimiento: Por qué el Ajuste Importa para los Jugadores

Aunque pueda parecer una preocupación puramente estética, un mal ajuste de la carcasa tiene impactos medibles en el rendimiento de juego y la salud ergonómica. A través de nuestro modelado de escenarios, hemos identificado cómo la falta de integridad estructural puede desencadenar desventajas técnicas.

1. El Factor de Tensión Ergonómica

Cuando una carcasa está desalineada, a menudo resulta en una superficie de escritura irregular. Para un profesional competitivo de esports que pasa más de 4 horas al día en sesiones de alta intensidad, incluso una ligera oscilación o un ángulo desigual de la muñeca es peligroso.

Modelamos un escenario para un jugador de alto APM usando el Índice de esfuerzo Moore-Garg (SI). Este índice cuantifica el riesgo de trastornos en las extremidades superiores distales basado en intensidad, duración y postura.

Nota de modelado (Índice de esfuerzo):

• Tipo: Modelo parametrizado determinista (Moore & Garg, 1995).
• Escenario: Carga de trabajo en juego competitivo con postura irregular de la muñeca.
• Límite: Esta es una herramienta de análisis de riesgo, no un diagnóstico médico.

Un puntaje SI de 192 está muy por encima del umbral peligroso. Para usuarios que priorizan la salud a largo plazo, asegurar que su equipo proporcione una base perfectamente nivelada y estable no es opcional, es un requisito para evitar lesiones por esfuerzo repetitivo (LER).

2. Consistencia del interruptor y precisión del Efecto Hall

Para quienes usan tecnologías avanzadas como los interruptores magnéticos de Efecto Hall (HE), el ajuste de la carcasa es aún más crítico. Los interruptores de Efecto Hall dependen de mediciones precisas del flujo magnético para determinar los puntos de activación y reinicio.

Si las mitades de la carcasa no están perfectamente alineadas, la PCB (Placa de Circuito Impreso) puede quedar en un ángulo leve o experimentar tensión desigual. Esto puede introducir variabilidad en la distancia de reinicio efectiva de los interruptores. En nuestro modelo, comparamos un interruptor mecánico estándar con un sistema de Disparador Rápido de Efecto Hall bajo la suposición de un mal ajuste de la carcasa.

Resumen lógico: Modelamos la ventaja de latencia de la tecnología de Efecto Hall cuando las distancias de reinicio mecánicas se ven comprometidas por la inconsistencia de la carcasa (aumentando el reinicio efectivo de 0.5mm a 0.6mm).

Una ventaja de ~8ms por ciclo de pulsación es enorme en juegos como Valorant o Counter-Strike 2. Sin embargo, si la carcasa en sí introduce inconsistencia en cómo se monta la PCB, esa ventaja puede verse erosionada por la variación física en la placa.

Cómo Evaluar la Consistencia de la Junta: Una Guía Práctica

Si buscas validar la calidad de una carcasa metálica, no necesitas un laboratorio. Puedes usar estas tres heurísticas "de taller" para determinar si el fabricante priorizó la precisión o el beneficio.

1. La Prueba de la Uña

Pasa la uña por la junta donde se unen las mitades superior e inferior. Hazlo en las esquinas y en el centro de cada lado.

• Aprobado: Tu uña se desliza sobre la transición sin engancharse.
• Fallo: Tu uña choca con un "escalón" o un borde afilado. Esto indica un desalineamiento mayor a 0.1mm.

2. La Referencia de la Galga de 0.05mm

Los entusiastas suelen usar una galga de 0.05mm como referencia para un ajuste "bueno".

• La Prueba: Intenta deslizar una galga de 0.05mm en la separación de la junta.
• El Resultado: Si se desliza con un ligero roce, las tolerancias son aceptables. Si se desliza libremente o si puedes ver luz a través de la separación, las tolerancias son flojas, lo que sugiere una calibración CNC deficiente o falta de características internas de registro.

3. La "Coincidencia de Herramientas" Interna

Si te sientes cómodo desmontando tu unidad, inspecciona las superficies internas sin anodizar donde encajan las piezas. Busca las marcas de "remolino" dejadas por el fresado CNC.

• Aprobado: Las marcas en la mitad superior se alinean perfectamente con las marcas en la mitad inferior. Esto demuestra que las piezas fueron mecanizadas en una sola operación o usando un dispositivo maestro de alta precisión.
• Fallo: Los patrones están desconectados o desalineados. Esto indica que las piezas fueron mecanizadas por separado sin considerar el error acumulativo.

Implicaciones acústicas: Thock vs. Clack

La calidad de la junta también determina la firma acústica del teclado. Una junta floja actúa como una cámara acústica no intencionada. Según la Acoustical Society of America (ASA), la resonancia en sólidos está fuertemente dictada por cómo se transfiere la energía entre capas de material.

Si las dos mitades de tu carcasa no encajan perfectamente, la energía de vibración de tu escritura queda atrapada en la separación, creando un sonido "hueco" o "resonante". Una junta ajustada y consistente permite que la carcasa actúe como una masa única, desplazando el tono fundamental hacia abajo, un componente clave para lograr el perfil de sonido "thocky" tan buscado.

Cerrando la brecha de credibilidad

Cuando vea una marca que promociona "Precisión CNC", recuerde que la precisión es una medida, no una palabra de moda de marketing. Como hemos visto en el Libro blanco de la industria global de periféricos para juegos (2026), la industria se está moviendo hacia divulgaciones de fabricación más transparentes.

Para el jugador orientado al valor, el objetivo es encontrar el punto donde el costo de fabricación se encuentra con el máximo retorno funcional. No necesita un chasis de grado médico, pero debe exigir una construcción que respete las leyes fundamentales del mecanizado. Una costura consistente es la prueba más visible de que una marca se preocupa por los detalles que no puedes ver.

Apéndice: Parámetros y suposiciones del modelado

Los puntos de datos sobre ergonomía y latencia en este artículo se derivan de los siguientes modelos deterministas de escenario.

Modelo 1: Índice de tensión Moore-Garg (Carga de trabajo en juegos)

• Fórmula: SI = Intensidad * Duración * Esfuerzos * Postura * Velocidad * DuraciónPorDía.
• Entradas: Intensidad (2), Duración (2), Esfuerzos/min (4), Postura (3 - debido a superficie irregular), Velocidad (2), Duración diaria (2).
• Límite: Supone juego competitivo de alta APM. Los resultados pueden ser menores para uso casual en oficina.

Modelo 2: Efecto Hall vs. latencia mecánica

• Fórmula: t = d/v (Tiempo = Distancia / Velocidad).
• Entradas: Velocidad de levantamiento del dedo (120 mm/s), reinicio mecánico (0,6 mm), reinicio HE (0,15 mm).
• Suposiciones: Velocidad constante; incluye un rebote mecánico de firmware de 5 ms.

Aviso legal: Este artículo es solo para fines informativos y no constituye asesoramiento médico o ergonómico profesional. Si experimenta dolor persistente en la muñeca o el brazo, consulte a un profesional de la salud calificado. Para más información sobre la calidad de construcción, consulte nuestra guía sobre Medición de tolerancias: una guía para la consistencia de las separaciones en teclados.

Fuentes

1. ISO 2768 - Tolerancias generales para dimensiones lineales y angulares
2. Moore, J. S., & Garg, A. (1995). El índice de tensión
3. Libro blanco de la industria global de periféricos para juegos (2026)
4. Sociedad Acústica de América - Resonancia y amortiguamiento
5. ASTM C423 - Método de prueba estándar para la absorción acústica
