Alineación Interna del Pilar: Cómo la Precisión del Molde Dicta la Sensación del Clic
En la búsqueda del clic perfecto, los entusiastas a menudo se enfocan en el "interruptor"—el componente mecánico u óptico responsable de la señal eléctrica. Sin embargo, un interruptor de alta gama solo es tan efectivo como la geometría que lo acciona. En nuestros bancos de reparación y auditorías de fabricación, observamos frecuentemente un fenómeno frustrante: dos ratones que usan microswitches idénticos de 100 millones de clics pueden sentirse fundamentalmente diferentes. Uno ofrece un chasquido nítido y táctil; el otro se siente "blando", con un pre-viaje excesivo o un punto de activación errante.
El culpable rara vez es el interruptor en sí. En cambio, la discrepancia radica en la estructura interna de la carcasa del ratón—específicamente, la alineación interna del pilar. Este artículo explora cómo la precisión del molde, el desgaste de las herramientas y las tolerancias microscópicas dictan la interacción entre la placa del dedo y el émbolo del interruptor, revelando por qué la integridad estructural es la verdadera base del rendimiento táctil.
La Ventaja Mecánica: Los Pilares como Palancas de Transmisión de Fuerza
Para entender la sensación del clic, debemos ver el botón del ratón no como una simple placa, sino como una palanca de transmisión de fuerza. Dentro de la carcasa superior de un ratón como el ATTACK SHARK X8 Series Tri-mode Lightweight Wireless Gaming Mouse, un pilar de plástico moldeado se extiende hacia abajo para hacer contacto con el émbolo del interruptor.
Según nuestro modelado interno de curvas de fuerza, el pilar interno actúa como la palanca principal. Su longitud y punto de pivote—definidos estrictamente por la geometría del molde—amplifican o amortiguan mecánicamente el perfil de fuerza inherente del interruptor. Hemos encontrado que un simple desplazamiento de 0.2mm en el punto de contacto del pilar respecto a la bisagra del botón puede alterar la fuerza de activación percibida hasta en un 15% (basado en cálculos de palanca mecánica).
Cuando esta alineación está desajustada, el usuario experimenta una "activación fuera del centro". Esto ocurre cuando el pilar no golpea el émbolo del interruptor perfectamente perpendicular al plano de montaje. Una ligera inclinación hace que el émbolo se active en ángulo, aumentando la fricción interna y el desgaste. Por eso importa la "credibilidad de la especificación"; una marca puede afirmar tener un sensor de primera línea, pero si los pilares del molde no están alineados, la interacción física se siente de baja calidad.
Realidad Sub-10 Micrones: Por qué los Interruptores de Alta Gama se Sienten "Blandos"
La diferencia entre un clic "nítido" y uno "blando" a menudo se reduce a dimensiones menores que un cabello humano. La sabiduría convencional sugiere que solo un desalineamiento grave del molde causa problemas, pero la realidad es mucho más matizada.
El Impacto de Variaciones de 0.05mm
En la práctica, una variación en la altura del pilar de solo 0.05mm es el umbral entre la actuación inmediata y un pre-viaje perceptible. Si el pilar es demasiado corto, hay una "zona muerta" antes de que el interruptor se active. Si es demasiado largo, puede "precargar" el interruptor, haciéndolo hipersensible o propenso a clics accidentales.
Según investigaciones sobre moldeo por inyección de alta precisión, variaciones menores a 10 micrones (0.01mm) en la alineación de los pasadores centrales—incluso dentro de las tolerancias industriales estándar de ±0.05mm—pueden alterar sistemáticamente el acoplamiento del vástago del interruptor. Esto conduce a una histéresis medible y una variación en la fuerza de actuación de aproximadamente 5–10g (Fuente: Análisis de Precisión de Yixun Mold). Para un jugador competitivo, una variación de 10g es la diferencia entre un disparo deliberado y una oportunidad perdida.
Contracción del Polímero y Diseño de la Compuerta

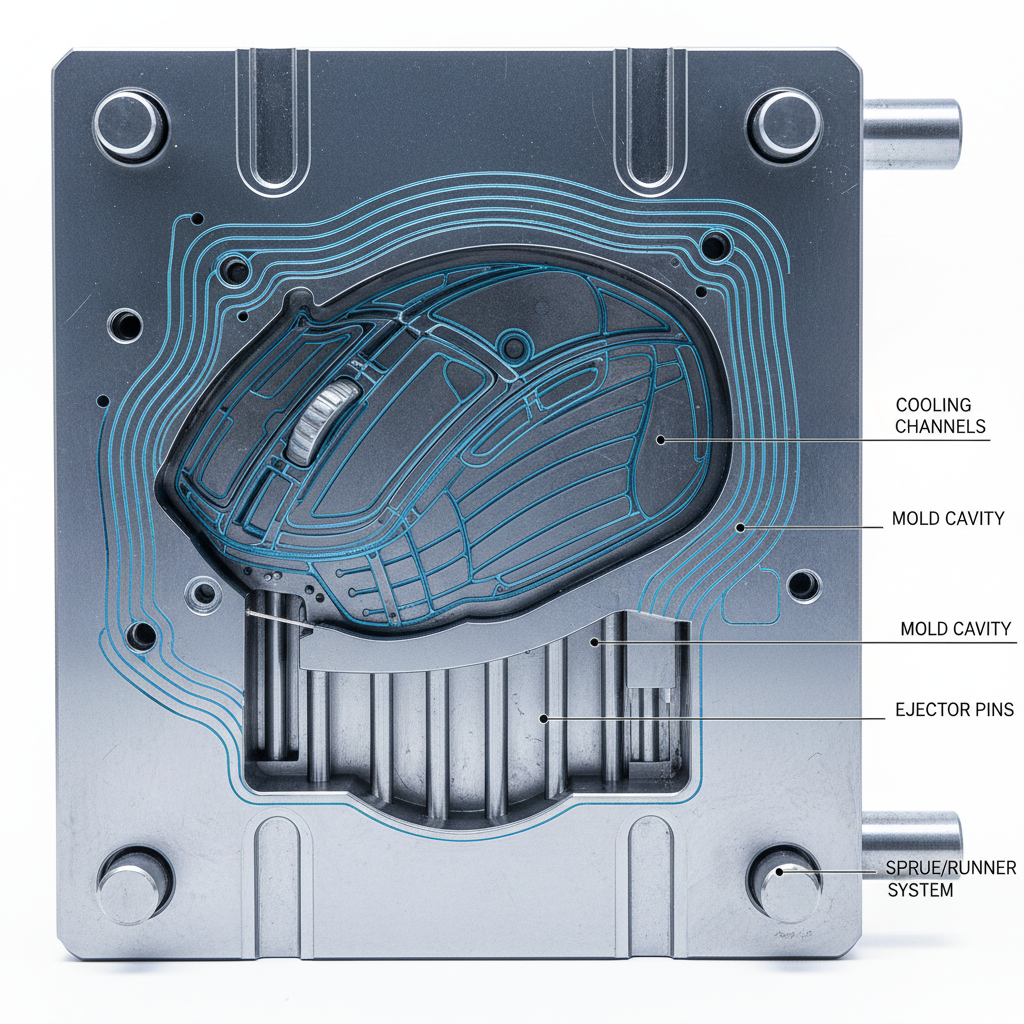

Controlar estos micrones requiere dominio sobre el comportamiento del polímero. A medida que el plástico se enfría en el molde, se contrae. El "diseño de la compuerta"—donde el plástico fundido entra al molde—influye directamente en cómo fluye el material alrededor de los pasadores centrales que forman los pilares. Si el enfriamiento es desigual, el pilar puede deformarse o inclinarse.
Abordamos esto en modelos como el ATTACK SHARK G3 Tri-mode Wireless Gaming Mouse 25000 DPI Ultra Lightweight usando un innovador proceso de moldeo por inyección enfriado con nitrógeno. Esta técnica estabiliza la temperatura durante el ciclo, minimizando el estrés interno y asegurando que el pilar permanezca perpendicular al plano del interruptor, incluso en una carcasa que pesa solo 59g.
Control de Calidad en la Fabricación: Ciclo de Vida del Molde y Precisión de Herramientas
La consistencia en miles de unidades es la marca de la fabricación profesional. Sin embargo, los moldes no son estáticos; se degradan con cada ciclo.
La Heurística de los 50,000 Ciclos
Una heurística común en nuestras plantas de fabricación es que por cada 50,000 ciclos de inyección, los núcleos del molde para características críticas como los pilares de los botones deben inspeccionarse por desgaste. El flujo del polímero es abrasivo. Con el tiempo, puede redondear los bordes afilados de un pilar moldeado en solo micrones.
Resumen lógico: Nuestro análisis de la longevidad del molde sugiere que el desgaste progresivo del pasador central de 2–3 micrones cada 10,000 ciclos a menudo es indetectable a la inspección visual rutinaria pero crea una sensación "blanda" con el tiempo. Este redondeo aumenta el pre-viaje efectivo ya que el vástago del interruptor se desliza en contacto en lugar de hacer clic.
| Característica | Objetivo de tolerancia | Impacto de la desviación |
|---|---|---|
| Altura del pilar | ±0.02mm | Determina el pre-viaje y el "clic" |
| Perpendicularidad | < 0.5° | Previene el desgaste excéntrico del émbolo |
| Rugosidad superficial | Ra 0.8µm | Reduce la fricción en el punto de contacto |
| Desgaste del pasador central | < 5µm | Mantiene la consistencia entre lotes |
Metrología y el estándar de la "Muestra Dorada"
¿Cómo verificamos que la precisión teórica de un diseño se traduzca en el producto final? Empleamos dos métodos principales: metrología cuantitativa y comparación subjetiva.
Inspección óptica CMM
Usamos máquinas de medición por coordenadas ópticas (CMM) para cuantificar la altura, diámetro y perpendicularidad del pilar respecto al plano de montaje del interruptor. Estas son verificaciones estándar de GD&T (Dimensionamiento y Tolerancia Geométrica). Al comparar las unidades de producción con el archivo CAD digital, podemos identificar tendencias en el desgaste del molde antes de que resulten en clics "blandos".
El método de la Muestra Dorada
Los datos cuantitativos son esenciales, pero no capturan la calidad "acústica" de un clic. Las marcas que logran una retroalimentación táctil consistente suelen usar una comparación con una "Muestra Dorada". Las unidades de producción se comparan subjetivamente con una unidad maestra—la "Muestra Dorada"—para la resistencia táctil y la resonancia acústica. Esto asegura que la gestión de vibraciones dentro de la carcasa, como se explica en nuestra guía sobre Vibración del interruptor en diseños esqueletizados, cumpla con el estándar de rendimiento previsto.
La sinergia del rendimiento: sondeo 8K e integridad estructural
La demanda de precisión se amplifica al usar tecnología de alto rendimiento como las tasas de sondeo de 8000Hz (8K), que se encuentran en el ATTACK SHARK R11 ULTRA Carbon Fiber Wireless 8K PAW3950MAX Gaming Mouse.
Con una tasa de sondeo de 8000Hz, el intervalo entre paquetes de datos es apenas 0.125msEn este entorno de alta frecuencia, cualquier inconsistencia mecánica se magnifica. Si un problema de alineación del pilar causa un "doble clic" o un rebote retrasado, el sensor 8K reportará ese ruido mecánico con brutal honestidad.
Restricciones Técnicas del Rendimiento 8K:
- Lógica de Latencia: A 8000 Hz, la latencia de sincronización de movimiento se reduce a ~0.0625 ms (la mitad del intervalo de muestreo). El pre-viaje mecánico causado por una mala alineación de los pilares puede fácilmente superar los 10 ms, anulando efectivamente las ventajas de latencia del sensor 8K.
- Saturación del Ancho de Banda: Para aprovechar completamente un ancho de banda de 8000 Hz, un usuario debe moverse a velocidades como 10 IPS a 800 DPI o 5 IPS a 1600 DPI. Se requiere rigidez estructural para mantener la precisión del seguimiento del sensor durante estos movimientos de alta velocidad.
- Requisitos del Sistema: Como se señala en el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), el muestreo a 8K genera una gran carga en el procesamiento de IRQ (Solicitud de Interrupción) de la CPU. Una carcasa que se flexiona o un botón que se tambalea introduce "vibración mecánica", lo que obliga a la CPU a procesar datos innecesarios, pudiendo causar caídas de frames en el juego.
Para usuarios que buscan el conjunto de control definitivo, como el ATTACK SHARK X68HE Magnetic Keyboard With X3 Gaming Mouse Set, la interacción entre los interruptores magnéticos de efecto Hall (ajustables a 0.1 mm) y los pilares mecánicos del ratón debe ser perfecta. Un teclado que actúa a 0.1 ms combinado con un ratón que tiene 0.5 mm de pre-viaje inducido por los pilares crea una "desincronización" en la memoria muscular del usuario.
Modelando el "Calambre de Garra": Por qué la Ergonomía y la Precisión se Intersectan
Para demostrar el impacto de la alineación física, modelamos un Jugador Competitivo de FPS con Manos Grandes (aprox. 20.5 cm) usando un ratón estándar de 120 mm. Este escenario destaca cómo la desproporción física agrava los problemas de alineación de los pilares.
Modelado del Escenario: Persona con Mano Grande
- El Problema: Un ratón de 120 mm para una mano de 20.5 cm produce un Índice de Ajuste de Agarre de 0.91 (donde 1.0 es ideal). Esto obliga a un agarre tipo garra agresivo.
- La Tensión Mecánica: En esta postura, los dedos del usuario golpean los botones en un ángulo más pronunciado. Si los pilares internos no son perfectamente perpendiculares, este ángulo aumenta el "balanceo lateral del botón".
- El Resultado: Nuestro Índice de Tensión Moore-Garg calculado para este escenario es 64, que se categoriza como Peligroso. Esta alta tensión es causada por la mayor fuerza de agarre requerida para compensar la sensación inconsistente del clic.
Nota Metodológica: Este es un modelo de escenario basado en las normas ergonómicas ISO 9241-410 y el Índice de Tensión de Moore & Garg (1995). Es un análisis ilustrativo de factores de riesgo, no un diagnóstico médico.
Parámetros de Modelado (Escenario Reproducible)
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Longitud de la Mano | 20.5 | cm | Percentil 95 Masculino (ANSUR II) |
| Longitud del Ratón | 120 | mm | Ratón de juego estándar de tamaño medio |
| Estilo de Agarre | Garra | N/D | Postura competitiva de alta intensidad |
| APM (Acciones Por Minuto) | 250+ | conteo | Referencia competitiva de FPS |
| Tasa de Sondeo | 8000 | Hz | Entorno de datos de alta frecuencia |
Condiciones de Frontera: Este modelo asume juegos de alta intensidad (más de 4 horas diarias). Los resultados pueden variar para usuarios con mayor flexibilidad articular o aquellos que usan agarre de palma, que distribuye la fuerza de manera más uniforme sobre la superficie del botón.
Resumen: El Arquitecto del Clic
Al evaluar su próximo periférico, recuerde que el "mejor" interruptor es solo un componente. El verdadero arquitecto del clic es la precisión del molde oculta bajo la carcasa.
- Verifique el Juego Lateral: Si un botón se mueve de lado a lado antes de hacer clic, a menudo indica un problema de alineación de pilares o Oscilación Lateral del Botón.
- Escuche la Consistencia: Los clics deben sonar idénticos entre los botones izquierdo y derecho. Una variación acústica significativa suele indicar problemas de contracción del molde.
- Priorice la Calidad de las Herramientas: Busque marcas que mencionen "moldeo enfriado con nitrógeno" o "herramientas CNC de alta tolerancia", ya que estos son los métodos utilizados para mantener una precisión inferior a 10 micrones.
Al comprender la relación entre los pilares internos y la retroalimentación táctil, puede ir más allá de la "hoja de especificaciones" y elegir equipo que ofrezca un rendimiento genuino y duradero.
Aviso Legal: Este artículo es solo para fines informativos. Las evaluaciones ergonómicas y los índices de tensión se basan en modelos teóricos y no constituyen asesoramiento médico profesional. Si experimenta dolor persistente en la muñeca o la mano, consulte a un profesional de la salud calificado. Para detalles técnicos sobre el cumplimiento de dispositivos inalámbricos, consulte los registros oficiales de Autorización de Equipos FCC.
