Spring Ping vs. Leaf Ping: Diagnóstico de ruidos metálicos en interruptores

Ingeniería Acústica en Interruptores Mecánicos: La Batalla Contra la Resonancia Metálica

En el ámbito de los teclados mecánicos de alto rendimiento, el perfil acústico ya no es una consideración secundaria; es una métrica principal de la calidad de construcción. Para el entusiasta, un sonido "limpio" suele ser sinónimo de ingeniería precisa. Sin embargo, incluso las construcciones premium pueden verse afectadas por un zumbido metálico persistente—un fenómeno conocido coloquialmente como "ping". Para silenciar eficazmente esta interferencia, primero se debe identificar su origen. El ruido metálico en un interruptor mecánico típicamente proviene de uno de dos componentes distintos: el resorte helicoidal o la hoja de contacto de cobre.

Aunque ambos se manifiestan como resonancia de alta frecuencia, sus mecanismos físicos, procedimientos de diagnóstico y estrategias de remediación difieren significativamente. Entender estas diferencias es esencial para cualquier constructor que busque lograr una firma sonora "thocky" o "creamy" sin la distracción del ruido metálico. Además, como se detalla en el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la industria se está orientando hacia un modelado acústico a nivel de sistema donde el interruptor, la placa y la carcasa se tratan como una cámara resonante unificada.

La Anatomía de la Resonancia Metálica

Para diagnosticar el ruido del interruptor, debemos ver el interruptor como un conjunto de partes vibrantes. Cada material tiene una frecuencia resonante natural. Cuando la energía de una pulsación de tecla—particularmente el rápido retorno del vástago—se transfiere al conjunto del interruptor, excita estos componentes.

Ping del Resorte: El Anillo Armónico

El ping del resorte es una vibración armónica sostenida. Debido a que el resorte es un alambre enrollado bajo tensión, actúa como un diapasón. Cuando el vástago se libera y golpea la carcasa superior (el "golpe ascendente"), la parada repentina envía una onda de choque a través del resorte.

En nuestras observaciones técnicas en el banco de reparación, hemos notado que el ping del resorte se caracteriza por una "cola larga": el sonido persiste durante varios milisegundos después de que se ha soltado la tecla. Esto es especialmente común en resortes "largos" (18mm+) o resortes progresivos, que tienen más área superficial y niveles de tensión variables que pueden vibrar en múltiples frecuencias.

Leaf Ping: El "Tink" Táctil

El ping de la hoja es un sonido más agudo y localizado. Ocurre dentro de la hoja de contacto de cobre—la parte del switch responsable de registrar la señal eléctrica. En switches táctiles, la pata del tallo debe deslizarse sobre un "bache" en la hoja para crear la retroalimentación táctil. La fricción y la posterior liberación de tensión al pasar la pata sobre el bache pueden hacer vibrar las delgadas placas de cobre.

A diferencia del anillo armónico de un resorte, el ping de la hoja suele sonar como un "tink" agudo o un "crujido" metálico que ocurre exactamente en el punto de activación o pico táctil. Es un subproducto de la física necesaria para generar una fuerza táctil alta.

Procedimientos de Diagnóstico: Aislar la Fuente

Antes de aplicar lubricantes o modificaciones, debes verificar la fuente del ruido. Aplicar la solución incorrecta—como lubricar en exceso una hoja para detener el ping del resorte—puede causar "rebotes de entrada" (donde una sola pulsación se registra varias veces) o una sensación blanda.

La Prueba de Aislamiento del Tallo

Para aislar el ping del resorte, recomendamos el siguiente método:

1. Quita la tapa superior del switch.
2. Sujeta firmemente la carcasa inferior.
3. Coloca el tallo y el resorte de nuevo en la carcasa, pero no coloques la tapa superior.
4. Presiona el tallo hacia abajo recto y suéltalo rápidamente, asegurándote de que tu dedo no toque la hoja de cobre.
5. Si escuchas un tono claro y resonante, el culpable es el resorte.

La Prueba de Contacto Táctil

Para identificar el ping de la hoja, acciona el switch lentamente mientras escuchas atentamente. En un switch completamente ensamblado, el ping de la hoja ocurre justo cuando la pata del tallo hace contacto con el punto de contacto de la hoja. Si el ruido metálico está sincronizado con el bache táctil en lugar del fondo o el tope del switch, casi con seguridad es resonancia de la hoja.

Nota Metodológica: Estos pasos de diagnóstico se derivan de patrones comunes de solución de problemas en comunidades de entusiastas y registros internos de soporte (no de un estudio de laboratorio controlado). Las tolerancias individuales de los switches y los materiales de la carcasa pueden influir en la claridad de estas pruebas.

Filtrado Acústico: El Enfoque a Nivel de Sistema

Es un error común pensar que "arreglar" el switch siempre soluciona el sonido. En realidad, la salida acústica de un switch es un fenómeno a nivel de sistema. El material de la carcasa, el montaje en la placa y hasta el grosor del PCB actúan como filtros que amplifican o amortiguan frecuencias específicas.

Basándonos en nuestro modelado de escenarios de bandas de frecuencia acústica, podemos categorizar los sonidos del teclado en dos umbrales principales:

Perfil Acústico	Banda de Frecuencia (Hz)	Característica
Thock	< 500 Hz	Baja frecuencia, apagado, tono fundamental profundo.
Clack	> 2000 Hz	Alta frecuencia, agudo, enfatiza transitorios.

El ping del resorte y la hoja típicamente se encuentran en el rango de 2000 Hz a 5000 Hz. Para mitigar esto sin abrir cada interruptor, los constructores a menudo usan "filtrado espectral" a través de componentes de la caja.

Efectos de Filtrado del Material

• Placas de PC (Policarbonato): Actúan como un filtro pasa bajos. Tienen baja rigidez (Módulo de Young), lo que desplaza el tono fundamental hacia abajo y absorbe vibraciones de alta frecuencia como el ping.
• Almohadillas IXPE para Interruptores: Estas almohadillas de espuma de alta densidad se colocan entre el interruptor y la PCB. Están diseñadas para atenuar frecuencias por encima de 4 kHz, limpiando efectivamente el sonido del interruptor al eliminar los transitorios metálicos de tono más alto.
• Espuma Poron para la Caja: Este material viscoelástico es muy efectivo para reducir la reverberación "hueca" de la caja, que de otro modo puede actuar como cámara de eco para el ping del resorte.

El Amplificador Biomecánico: Modelado para Usuarios con Manos Grandes

Un factor no obvio en el ruido del interruptor es la propia biomecánica del usuario. En nuestro modelado de escenarios, analizamos al "Entusiasta de Manos Grandes", un usuario con dimensiones de mano en el percentil 95 (longitud ~21.5 cm).

Cuando un usuario con manos grandes usa un teclado de tamaño estándar (aprox. 120 mm de profundidad de referencia), a menudo adopta un agarre tipo "garra". Esta postura crea una descoordinación ergonómica significativa que puede amplificar el ruido del interruptor mediante dos mecanismos:

1. Vectores de Fuerza Alterados: La posición incómoda de la mano obliga a los dedos a aplicar presión en ángulos laterales no óptimos. Esto aumenta el estrés en el vástago del interruptor, haciendo que presione de manera desigual contra la hoja, lo que puede excitar el ping de la hoja más agresivamente.
2. Liberación de Alta Aceleración: Para mantener la velocidad en una posición incómoda, los usuarios a menudo "chocan" sus dedos fuera de las teclas. Este retorno de alta velocidad excita la resonancia del resorte más vigorosamente que un movimiento de escritura controlado y fluido.

Nota de Modelado: Tensión Ergonómica y Rendimiento

Modelamos el impacto de esta descoordinación usando el Índice de Tensión Moore-Garg (SI) para estimar el riesgo de trastornos en las extremidades superiores distales durante la escritura de alta intensidad (80-100 PPM).

Parámetro	Valor	Justificación
Longitud de la Mano	21.5 cm	Tamaño de Mano Masculina P95
Estilo de Agarre	Garra	Típico para entusiastas de alta APM
Relación de Ajuste de Agarre	0.87	Indica que el teclado es ~13% más corto de lo ideal
Puntuación SI Calculada	54	Peligroso (Umbral SI > 5)

Resumen lógico: Este modelo asume una velocidad constante de levantamiento del dedo y una fuerza de fondo de alta intensidad. Aunque una puntuación SI alta indica riesgo ergonómico, también se correlaciona con reportes de la comunidad sobre mayor conciencia del ruido; a medida que la fatiga de la mano aumenta, los usuarios se vuelven más sensibles al "impactante" anillo de alta frecuencia del ping metálico.

Estrategias de remediación: solucionando el ping

Una vez identificado el origen, la solución debe aplicarse con precisión.

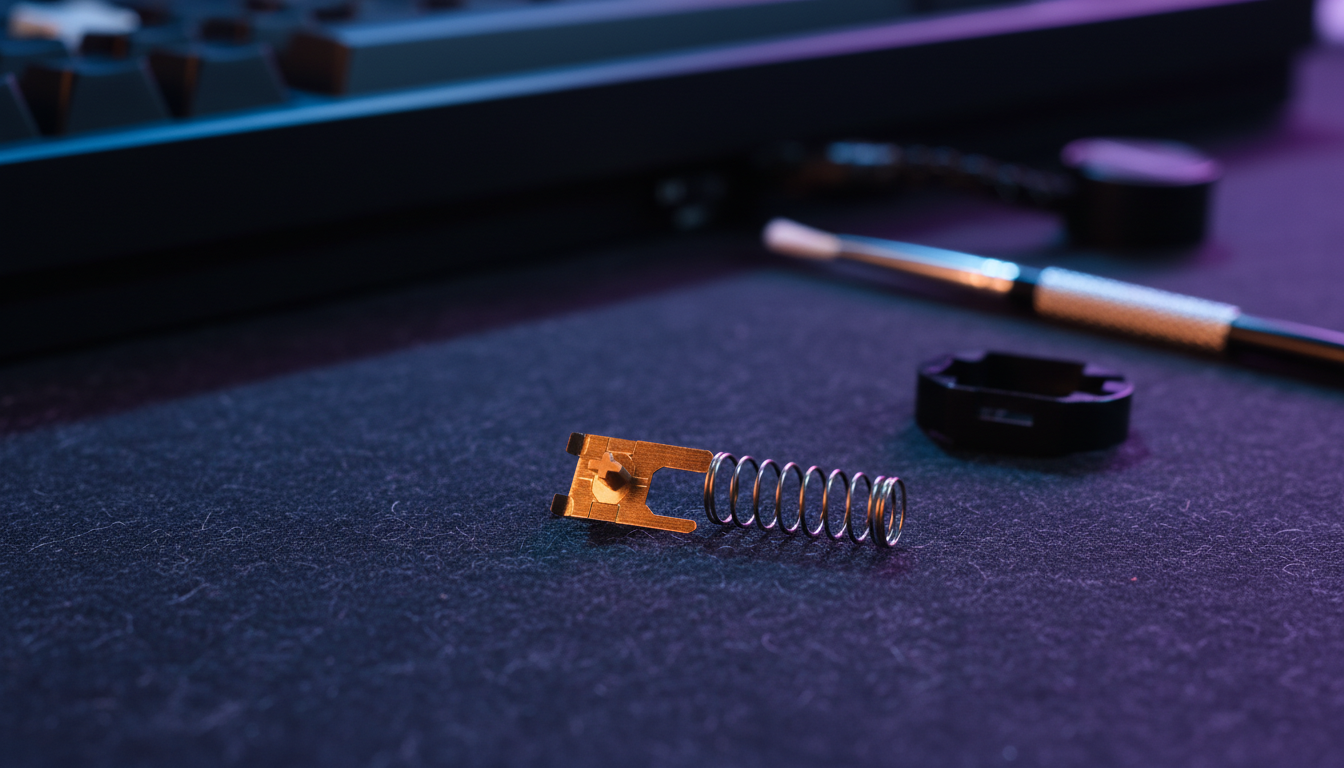

Cómo arreglar el ping del resorte

La forma más efectiva de eliminar el ping del resorte es mediante la lubricación.

• Lubricación en bolsa: Colocar los resortes en una bolsa plástica con unas gotas de aceite de alta viscosidad (como Krytox GPL 105) y agitarlos asegura una capa fina y uniforme. Esto añade masa a las espiras del resorte, amortiguando las vibraciones.
• Inmersión en donut: Para un ping persistente, sumergir los extremos del resorte en una grasa más espesa (Krytox 205g0) crea un amortiguador entre el resorte y la carcasa/vástago.
• Cambio de resortes: Si un resorte es inherentemente resonante debido a su longitud o peso, cambiarlo por un resorte de doble etapa o más corto puede cambiar la frecuencia resonante a un rango menos audible.

Cómo arreglar el ping de la hoja

El ping de la hoja es más delicado. Un error común es lubricar en exceso los puntos de contacto de la hoja. Esto puede hacer que los contactos se peguen o fallen, causando interferencias en la entrada.

• Lubricación por detrás: Aplica una cantidad minúscula de Krytox 205g0 en la parte trasera de la hoja de cobre (la zona sin contacto). Esto añade suficiente masa para amortiguar la vibración sin interferir con la señal eléctrica.
• Lubricantes en película seca: Para los puristas táctiles, un lubricante en película seca (como el spray de PTFE) puede reducir la fricción entre la pata del vástago y el saliente de la hoja, disminuyendo la energía que excita el ping sin cambiar la sensación táctil.
• Películas para interruptores: Aunque las películas para interruptores son excelentes para reducir el movimiento de la carcasa, a veces pueden amplificar la resonancia de alta frecuencia del resorte si este no está lubricado. Los constructores experimentados señalan que aplicar películas debe ser siempre el último paso después de asegurarse de que los componentes internos estén correctamente amortiguados.

Lista de verificación estratégica para solución de problemas

Si experimentas ruido metálico, sigue esta jerarquía de intervención para asegurarte de no modificar en exceso tu teclado:

1. Revisa la placa: Asegúrate de que todos los interruptores estén completamente asentados. Un interruptor suelto puede vibrar contra la placa, imitando el ping de la hoja.
2. Aísle el interruptor: Realice la prueba de aislamiento del vástago en las teclas problemáticas.
3. Lubrique los resortes: Esto resuelve el 80% de las quejas por "ping".
4. Atienda la carcasa: Si el sonido del ping es "hueco" o "eco," agregue una capa de amortiguación de Poron de 3 mm o silicona en la parte inferior de la carcasa.
5. Apunte a la hoja: Solo si el ruido persiste después de lubricar el resorte y amortiguar la carcasa, debe intentar lubricar las hojas de contacto.

Metodología y suposiciones (Apéndice)

Los datos y modelos presentados en este artículo están destinados como herramientas de selección y ayuda para la toma de decisiones para entusiastas de teclados. No son diagnósticos médicos ni mediciones acústicas certificadas de laboratorio.

Suposiciones del modelado acústico:

• Las bandas de frecuencia para "Thock" y "Clack" se basan en la resonancia física general del material y descriptores psicoacústicos aceptados por la comunidad.
• Los datos de filtrado espectral asumen una configuración estándar de montaje en bandeja o montaje con junta.

Suposiciones del modelado ergonómico:

• Relación de ajuste de agarre: Calculada usando la heurística IdealLength = HandLength × 0.6 (para agarre en garra).
• Índice de esfuerzo (SI): Basado en la metodología de Moore & Garg (1995). Las entradas incluyen esfuerzos de alta intensidad (presionar con fuerza hasta el fondo) y duración prolongada (más de 4 horas/día).
• Condiciones de frontera: Estos modelos no consideran la flexibilidad individual de las articulaciones, condiciones preexistentes ni variaciones en el perfil de las teclas (por ejemplo, Cherry vs. SA), que pueden alterar significativamente los ángulos de escritura.

Lograr el perfil acústico perfecto requiere un equilibrio entre conocimiento mecánico y paciencia. Al distinguir entre el timbre armónico de un resorte y el "tink" táctil de una hoja, puede aplicar soluciones específicas que preserven el rendimiento de sus interruptores mientras eliminan las distracciones del ruido metálico.

---

Aviso legal: Este artículo es solo para fines informativos. Modificar los interruptores mecánicos (lubricar, aplicar película o abrir) puede anular la garantía del fabricante. Manipular componentes electrónicos pequeños conlleva riesgos de daño o pérdida de piezas. Si experimenta dolor persistente en la muñeca o la mano, consulte a un especialista en ergonomía calificado o a un profesional médico.
