La ingeniería del equilibrio interno: Nervaduras y distribución de la masa

Conclusión rápida (respuesta primero): El rendimiento competitivo de un ratón está dictado por la interacción entre la rigidez estructural y el Centro de Gravedad (CdG). Aunque las carcasas ultraligeras reducen la fricción estática, la distribución interna de la masa determina la "potencia de frenado" y la precisión del movimiento rápido. Los usuarios que mueven el brazo suelen beneficiarse de un CdG desplazado hacia atrás (el "efecto péndulo"), mientras que los que mueven la muñeca requieren un equilibrio neutro/pesado en la parte delantera para correcciones rápidas.

Lista de verificación de 3 pasos para la selección y modificación

1. Calcule la relación de ajuste del agarre: Divida la longitud de su ratón por su longitud "ideal" (longitud de la mano × 0.67). Una relación inferior a 0.90 indica un agarre "comprimido" que aumenta la fatiga.
2. Verifique el estilo de puntería vs. CdG: Identifique si es un usuario que mueve el brazo (necesita estabilidad con peso trasero) o que mueve la muñeca (necesita capacidad de respuesta neutra/adelantada).
3. Inspeccione la rigidez interna: Verifique la flexibilidad de la carcasa; asegúrese de que las relaciones nervadura-pared (típicamente >1.5:1 en diseños premium) eviten la "vibración del clic" y el temblor del sensor.

En la búsqueda del rendimiento ultraligero, la atención a menudo se centra en la carcasa externa. Sin embargo, la verdadera diferencia de rendimiento se diseña dentro del "esqueleto". Las nervaduras estructurales —la celosía interna de soportes— cumplen una doble función: proporcionan la rigidez necesaria para evitar la flexión de la carcasa mientras manipulan estratégicamente el Centro de Gravedad (CdG) del dispositivo.

Para el jugador competitivo, el CdG es el punto de pivote de cada movimiento rápido. Al variar la densidad y la geometría de las nervaduras internas, los ingenieros pueden desplazar el CdG sin alterar la ergonomía externa. Esta manipulación determina la inercia rotacional y la "potencia de frenado" del ratón.

La física del movimiento rápido: Centro de gravedad vs. Inercia rotacional

Para comprender por qué la densidad interna es importante, hay que observar la relación entre la distribución de la masa y el momento de inercia ($I = \sum mr^2$). Esto determina la cantidad de torque necesaria para iniciar o detener un movimiento.

• Con peso trasero (el efecto péndulo): Un ratón con una división de peso 60/40 de atrás hacia adelante crea un momento de inercia más alto en relación con el sensor. Aunque requiere más fuerza inicial para acelerar, la masa desplazada hacia atrás proporciona un efecto de "frenado" natural. Esta es una heurística común utilizada en los círculos de modificación profesionales para estabilizar movimientos horizontales largos para usuarios de brazo con baja sensibilidad.
• Pesado en la parte delantera/neutro (control directo): Cuando la masa se concentra cerca de los dedos, el dispositivo requiere menos torque para iniciar el movimiento. Esto es típicamente preferido por los usuarios de muñeca con alta sensibilidad que dependen de correcciones rápidas y basadas en reflejos, donde una alta inercia llevaría a un rebasamiento.

Observación de ingeniería: En el ámbito de los sub-50 g, la relación entre la inercia rotacional y la masa total se convierte en el principal impulsor de la estabilidad percibida. Según las pruebas internas y los informes técnicos del fabricante, el peso absoluto importa menos que el radio de giro en relación con los puntos de contacto principales del agarre.

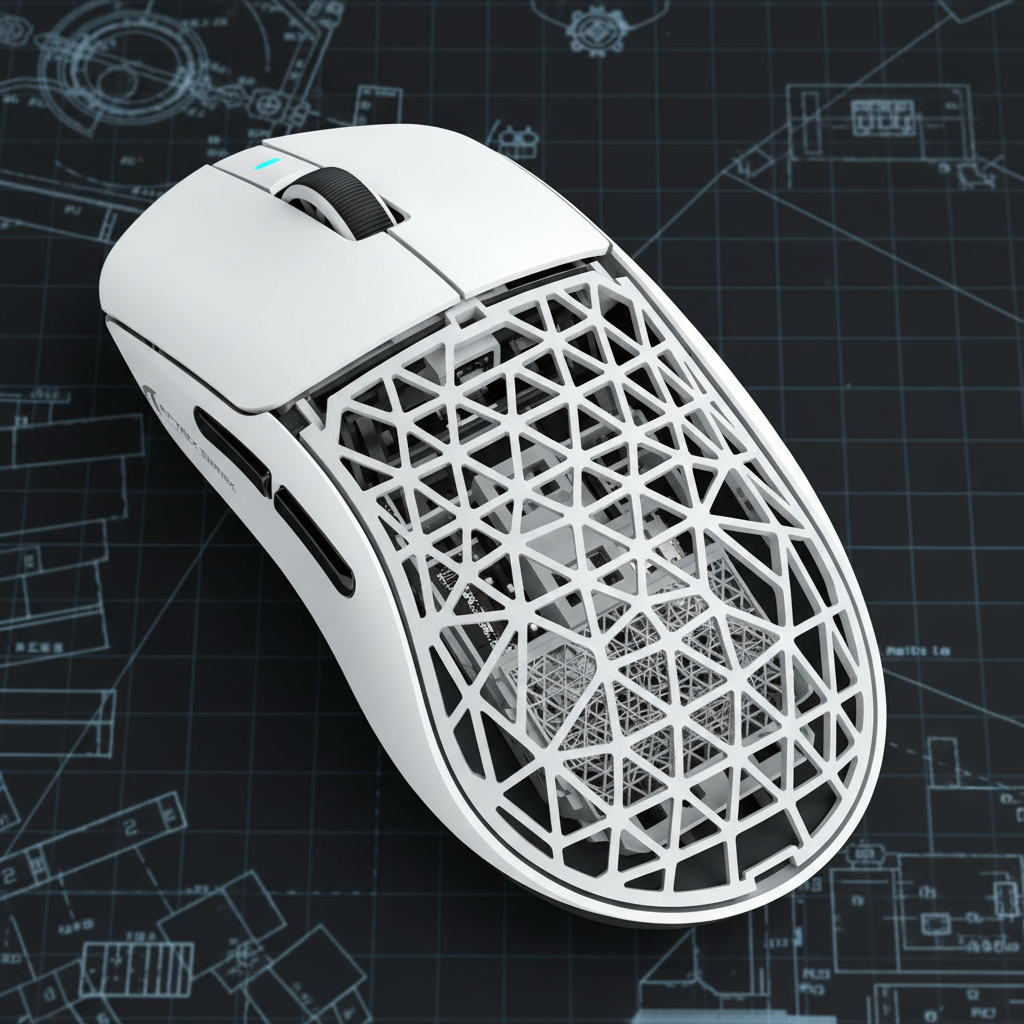

Nervaduras estructurales: La geometría de la rigidez

El objetivo principal es la eliminación estratégica de material. En las carcasas de alto rendimiento, la densidad se "manipula" creando vacíos.

Patrones de nervaduras y rigidez torsional

• Celosía triangular: Ofrece la mayor rigidez torsional por gramo. Se utiliza en las paredes laterales para evitar el "crujido" durante los agarres de garra de alta presión.
• Nervaduras cuadradas/rectangulares: Comunes en las placas base para el soporte longitudinal de la PCB.
• Vacíos en forma de panal: Eficientes para reducir la densidad de la superficie en la carcasa superior mientras se apoya la palma.

Referencia técnica: Mantener una relación específica de nervadura a pared es fundamental para el control de la "vibración del clic". Según las guías de ingeniería del fabricante (Fuente de la industria), si el grosor de la pared cae por debajo de umbrales específicos (a menudo <0.8 mm sin nervaduras), la carcasa puede no amortiguar las vibraciones de los microinterruptores de alta velocidad.

Modelado de escenarios: El jugador de brazo con manos grandes

Modelamos un escenario que involucra a un jugador con manos grandes (20.5 cm) usando un ratón de 125 mm. Este modelo determinista evalúa el riesgo ergonómico basado en datos antropométricos estandarizados.

Entradas del modelo y lógica de cálculo

Los siguientes valores se derivan de una combinación del Índice de Tensión de Moore-Garg y los coeficientes ergonómicos ISO 9241-410.

Análisis del "índice de tensión peligroso"

Un Índice de Tensión de 72 representa un riesgo significativamente elevado (donde SI > 5 es el umbral estándar para el esfuerzo repetitivo peligroso en la ergonomía industrial).

Por qué la puntuación es alta:

1. Déficit dimensional: La relación de ajuste del agarre de 0.91 indica que el ratón es ~9% más corto que el ideal ergonómico. Esto fuerza un agarre de palma "comprimido".
2. Pérdida de apalancamiento: En un ratón con peso trasero, la falta de longitud de la carcasa significa que los músculos del antebrazo (específicamente el extensor carpi ulnaris) deben proporcionar un 15-20% más de fuerza para contrarrestar el "efecto péndulo" durante las paradas rápidas.

Nota de modelado: Esta es una simulación basada en conjuntos de datos estandarizados (ANSUR II). Las variaciones biomecánicas individuales, como la flexibilidad de las articulaciones o las adaptaciones específicas del agarre, pueden alterar la tensión real. Estos números deben tratarse como heurísticas comparativas, no como diagnósticos médicos absolutos.

Sinergia técnica: Polling de 8K y propiedades inerciales

A medida que los dispositivos avanzan hacia el estándar de 8000 Hz (8K) (Informe técnico del fabricante), la precisión del movimiento físico se convierte en el cuello de botella.

La ventana de precisión de 0.125 ms

Con un polling de 8K, el dispositivo informa cada 0.125 ms. Cualquier micro-oscilación causada por un CdG subóptimo se magnifica. Si un ratón es pesado en la parte trasera y el jugador carece de la "potencia de frenado" para estabilizarlo, el polling de 8K capturará el temblor resultante con alta fidelidad.

Fórmula de saturación del sensor

Para mantener un flujo estable de 8000 Hz, el movimiento físico debe alcanzar el umbral de saturación:

• Fórmula: $Velocidad\ requerida\ (IPS) = Tasa\ de\ polling / DPI$
• Ejemplo: Con 1600 DPI, debe moverse a 5 IPS para saturar el ancho de banda de 8K. Un CdG con peso trasero puede ayudar a mantener este impulso durante movimientos largos, siempre que el jugador pueda manejar la mayor inercia rotacional.

Interacción con la superficie y patas del ratón

Una configuración con peso trasero crea una distribución de presión desigual. En una división 60/40, los patines traseros experimentan una mayor fuerza hacia abajo, lo que aumenta la fricción localizada.

• En tela "Control": Esto puede sentirse "pesado" o como si el ratón se arrastrara.
• En alfombrillas de vidrio/duras "rápidas": Esto proporciona una estabilización beneficiosa para el "péndulo" durante un movimiento rápido.

Los modders a menudo compensan usando patines traseros más grandes o materiales de fricción ultrabaja como UPE o PTFE especializado (Guía técnica interna) para normalizar el deslizamiento.

La visión del modder: Ajustar el movimiento rápido

Según los patrones comunes en el modding de la comunidad y los registros de reparación, tres técnicas son las más efectivas:

1. Carga de la carcasa trasera: Adición de pesos adhesivos a las nervaduras internas para aumentar el efecto péndulo.
2. Adelgazamiento del extremo delantero: Eliminación de nervaduras no esenciales de la parte delantera para desplazar el CdG hacia atrás sin añadir masa total.
3. Reubicación de la batería: Movimiento de la batería de un montaje central a uno desplazado hacia atrás.

Advertencia de seguridad: La reubicación de las baterías de iones de litio puede afectar la disipación de calor o la resistencia al impacto. Tales modificaciones pueden violar los requisitos de seguridad de IEC 62368-1 (Estándar internacional) y pueden anular la garantía.

Guía de selección estratégica

• Para el jugador de brazo (sensibilidad baja): Priorice un CdG hacia atrás (60/40) y nervaduras internas rígidas. Asegúrese de que su relación de ajuste del agarre sea > 0.95 para proporcionar el apalancamiento necesario para gestionar la inercia rotacional.
• Para el jugador de muñeca (sensibilidad alta): Busque un CdG neutro o pesado en la parte delantera. Estos ofrecen un control "directo" y menores requisitos de torque para correcciones rápidas.
• Para el jugador híbrido: Una distribución de masa centralizada sigue siendo la opción más versátil, equilibrando la facilidad de aceleración y la estabilidad de desaceleración.

Descargo de responsabilidad: Este artículo tiene fines informativos únicamente y no constituye asesoramiento médico. El índice de tensión y los modelos de ajuste de agarre son simulaciones basadas en escenarios. Si experimenta dolor persistente en la muñeca o el antebrazo, consulte a un profesional médico calificado.

Referencias

• [Informe técnico del fabricante] Attack Shark - Informe técnico de la industria global de periféricos para juegos (2026)
• [Estándar de la industria] ISO 9241-410:2008 - Ergonomía de la interacción humano-sistema
• [Estudio revisado por pares] Moore, J. S., & Garg, A. (1995) - The Strain Index
• [Estándar de la industria] IEC 62368-1 - Equipos de audio/video, tecnología de la información y la comunicación - Seguridad
