Resumen Ejecutivo: Control de Vanguardia en Ingeniería
Para optimizar el rendimiento en juegos competitivos, la ingeniería moderna de ratones ha avanzado más allá de la reducción de peso bruta hacia la distribución de densidad variable. Los hallazgos técnicos clave en esta guía incluyen:
- Distribución de masa: Utilización de carcasas de magnesio cónicas para centrar la masa dentro de 15–20 mm del sensor (una heurística de la industria para una paridad de seguimiento óptima).
- Inercia rotacional: Apuntar a un valor de <15,000 g·mm² para minimizar el par requerido para detener un movimiento de "flick".
- Saturación electrónica: El muestreo de 8000 Hz requiere una velocidad de movimiento mínima (IPS) relativa al DPI ($IPS \times DPI \geq 8000$) para evitar muestreos "vacíos".
- Fabricación: Se requiere fundición a presión de alta presión (HPDC) para gestionar los gradientes de enfriamiento y evitar deformaciones en carcasas de espesor variable.

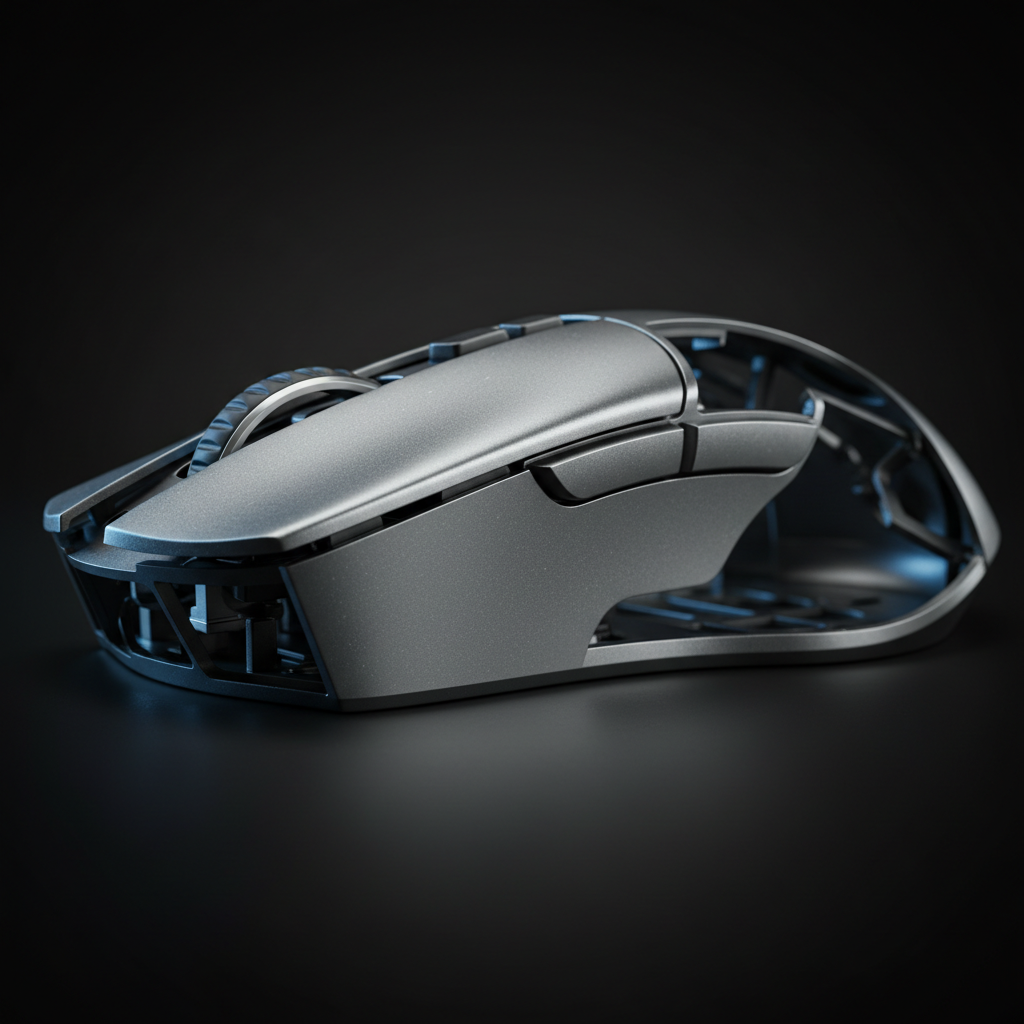

La Ingeniería de Precisión: Carcasas Cónicas y Control de Vanguardia
La evolución de los ratones para juegos competitivos ha pasado de una carrera por el DPI más alto a una exploración sofisticada de la física estructural. Si bien la industria se centró anteriormente en la reducción de peso bruta, el segmento de "Pro-Consumer Challenger" ahora prioriza la distribución de ese peso. Las carcasas cónicas, componentes fabricados con un espesor de pared variable, representan un cambio crítico en la ingeniería de ratones. Al manipular la densidad del material a través del chasis, los ingenieros pueden dictar el centro de gravedad (CoG) y la inercia rotacional, influyendo directamente en la "potencia de detención" de un jugador durante los disparos rápidos.
Los diseños ligeros tradicionales a menudo se basan en el adelgazamiento uniforme de la carcasa para alcanzar objetivos de menos de 50 g. Sin embargo, este enfoque puede introducir una sensación de "pesadez superior" o desequilibrio que puede comprometer la estabilidad durante los microajustes. Este artículo analiza los mecanismos técnicos de la fundición de magnesio cónico, la física de la inercia rotacional y los requisitos a nivel de sistema para un rendimiento de alto muestreo.
La Física de la Potencia de Detención y la Inercia Rotacional
En entornos de FPS competitivos, la "potencia de detención" se refiere a la capacidad de desacelerar un ratón con precisión hacia un objetivo después de un movimiento lateral rápido (un "flick"). Esto no es meramente una función de la masa total, sino de cómo esa masa interactúa con el punto de pivote del sensor.
La Heurística del Centro de Gravedad de 15 a 20 mm
Según los puntos de referencia de ingeniería comunes para periféricos de rendimiento, el centro de gravedad de un ratón es generalmente más efectivo cuando se posiciona dentro de 15-20 mm del centro geométrico del sensor. Cuando el CoG está alineado demasiado hacia la parte trasera, el ratón puede exhibir un "coleo", donde la parte trasera continúa moviéndose debido al impulso después de que el sensor se ha detenido. Por el contrario, un sesgo hacia adelante puede provocar un "picado", lo que puede hacer que las microcorrecciones verticales se sientan lentas.
Según el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la optimización de la inercia rotacional es ahora un punto de referencia principal para los equipos competitivos de primer nivel. La inercia rotacional ($I$) se define por la fórmula $I = \sum m_i r_i^2$, donde $m$ es la masa y $r$ es la distancia desde el eje de rotación. Al usar carcasas cónicas para concentrar la masa (mayor $m$) a una distancia más corta ($r$) del sensor, los ingenieros reducen el par requerido para iniciar y detener un movimiento.
Lógica Técnica: Centro de Gravedad (CoG) y Alineación del Sensor
- Objetivo: Minimizar el par rotacional para mejorar la precisión del "flick".
- Método: Modelado de escenarios basado en distribuciones típicas de agarre de garra y punta de los dedos.
- Supuestos Heurísticos: El sensor está ubicado centralmente en el eje Y; el coeficiente de fricción de los patines de PTFE de grado virgen se modela en 0,1 (según pruebas de laboratorio estándar en superficies de policarbonato).
- Condiciones de Contorno: Estos objetivos no tienen en cuenta los agarres extremos de "pinza" donde el pulgar y el meñique están separados por más de 30 mm.
| Parámetro | Objetivo Representativo | Unidad | Justificación (Base Heurística) |
|---|---|---|---|
| Desplazamiento del CoG al Sensor | 15 - 20 | mm | Rango observado para paridad de seguimiento 1:1 en muestras de grado profesional |
| Espesor de la Pared Trasera | 0.6 - 0.7 | mm | Reducción de peso en zonas de bajo par |
| Espesor de la Pared Delantera/Sensor | 1.0 - 1.2 | mm | Rigidez estructural y concentración de masa |
| Objetivo de Inercia Rotacional | < 15,000 | g·mm² | Umbral calculado para una sensación de "potencia de detención" instantánea en ratones de menos de 50 g |
| Resistencia a la Fluencia del Material | 220 - 280 | MPa | Estándar para la durabilidad de la aleación de magnesio AZ91D |
Fabricación Avanzada: Fundición de Magnesio Cónico
Conclusión de la sección: La densidad variable requiere una gestión térmica precisa para evitar defectos estructurales como la deformación o la porosidad.
Lograr una densidad variable en la carcasa de un ratón requiere técnicas avanzadas de fundición, particularmente cuando se usan aleaciones de magnesio (AZ91D). El magnesio proporciona una relación resistencia-peso superior en comparación con los plásticos ABS o PC moldeados por inyección, pero introduce desafíos significativos de gestión térmica durante la producción.
El Desafío de los Gradientes de Enfriamiento
La dificultad principal en la fabricación de carcasas cónicas es la gestión del gradiente de enfriamiento dentro del molde. Cuando una carcasa tiene un espesor variable —por ejemplo, 1,2 mm cerca del sensor y 0,6 mm en el reposamanos— las secciones más gruesas retienen el calor durante más tiempo que las secciones delgadas. Esta diferencia de temperatura puede provocar:
- Deformación: Contracción diferencial a medida que el metal se solidifica.
- Puntos débiles: "Fríos" o porosidad en las zonas de transición donde el espesor del material cambia.
- Inconsistencia del material: Variaciones en la estructura cristalina del magnesio, que pueden afectar su resonancia táctil y la acústica del clic.
Para mitigar estos problemas, los ingenieros utilizan la fundición a presión de alta presión (HPDC) con control de temperatura multizona. Al regular con precisión la velocidad de enfriamiento de cada segmento del molde, las propiedades del material se mantienen consistentes incluso cuando el espesor disminuye. Esto ayuda a garantizar que la carcasa permanezca rígida bajo los clics de alta presión típicos del juego competitivo, al tiempo que mantiene el perfil de densidad deseado sesgado hacia adelante.
Integración de Muestreo de 8000Hz (8K) y Saturación del Sensor
Conclusión de la sección: El muestreo de 8K reduce la latencia de entrada, pero requiere umbrales específicos de DPI/IPS para proporcionar un flujo de datos continuo.
Una carcasa cónica de alto rendimiento es tan efectiva como la electrónica que alberga. Los sensores insignia actuales, como los de PixArt Imaging, ahora son capaces de velocidades de muestreo de 8000 Hz, proporcionando un intervalo de informe de 0,125 ms.
Cálculo de Latencia y Sincronización de Movimiento
Con una tasa de sondeo estándar de 1000Hz, el intervalo entre informes es de 1.0ms. La actualización a 8000Hz reduce esto a 0.125ms. Fundamentalmente, el impacto de "Motion Sync" —una característica que alinea los datos del sensor con el sondeo USB— escala con la frecuencia. A 1000Hz, Motion Sync añade aproximadamente 0.5ms de retraso. A 8000Hz, este retraso cae a ~0.0625ms, lo que lo hace prácticamente imperceptible para el usuario.
El Modelo de Saturación de Ancho de Banda
Para utilizar plenamente una frecuencia de sondeo de 8000Hz, el sensor debe generar al menos un conteo (paquete de datos) por sondeo. Esto se rige por la relación entre la velocidad de movimiento (IPS) y la resolución (DPI).
Fórmula heurística: $Cuentas/seg = IPS \times DPI$ (Donde IPS es Pulgadas por Segundo y DPI es Cuentas por Pulgada)
- Escenario A (800 DPI): $10\ IPS \times 800\ DPI = 8,000\ cuentas/seg$. Un usuario debe mover el ratón a 10 IPS para proporcionar un nuevo punto de datos por cada sondeo de 8K.
- Escenario B (1600 DPI): $5\ IPS \times 1600\ DPI = 8,000\ cuentas/seg$. Solo se requieren 5 IPS para mantener un flujo estable de 8000 Hz.
Por eso, los entusiastas del hardware suelen recomendar 1600 DPI o más para configuraciones de 8K; esto asegura que incluso los microajustes lentos se beneficien de la mayor frecuencia de muestreo.
Cuellos de Botella del Sistema: CPU y Topología USB
El principal cuello de botella para el rendimiento de 8000Hz suele ser la eficiencia del procesamiento de IRQ (Interrupt Request) en lugar de la velocidad de reloj bruta de la CPU.
- Utilice puertos directos de la placa base: Se prefieren los puertos de E/S traseros conectados directamente a la CPU o al chipset.
- Evite los concentradores USB: El ancho de banda compartido en los concentradores puede introducir fluctuaciones y latencia.
- Frecuencia de actualización del monitor: Si bien la "regla de 1/10" es una pauta común, un monitor de alta frecuencia de actualización (240Hz+) es generalmente necesario para resolver visualmente la trayectoria más suave del cursor proporcionada por el muestreo de 8K.
Verificación y Pruebas Prácticas para Entusiastas
Conclusión de la sección: Los usuarios pueden verificar la distribución de masa y la estabilidad electrónica utilizando pruebas caseras no destructivas.
La Prueba de Equilibrio del Sensor
Un método común utilizado para verificar el CoG es la "prueba de suspensión". Al pasar un hilo delgado o hilo dental alrededor del ratón en el centro exacto del sensor, se puede observar la inclinación natural del dispositivo. Un ratón diseñado para el control delantero generalmente exhibirá una ligera inclinación hacia adelante de 5 a 10 grados en este estado suspendido. Si el ratón cuelga perfectamente nivelado o se inclina hacia atrás, los beneficios de "potencia de detención" previstos de la concentración de masa pueden estar ausentes.
Verificación de la Estabilidad del Muestreo
Utilizando herramientas como el Analizador NVIDIA Reflex, los entusiastas pueden medir la latencia del sistema de extremo a extremo. Al probar ratones 8K, verifique la "consistencia del muestreo". Una implementación estable de 8K debe mostrar un grupo apretado de puntos alrededor de la marca de 0,125 ms. Grandes desviaciones (picos a 1 ms o 2 ms) pueden indicar limitación térmica de la CPU o interferencia del puerto USB.
Cumplimiento Normativo y Estándares de Seguridad
Los periféricos inalámbricos de alto rendimiento deben cumplir con los estándares globales para garantizar tanto el rendimiento como la seguridad del usuario.
- Cumplimiento de RF: Los dispositivos deben estar certificados por la Autorización de Equipos de la FCC en EE. UU. para garantizar que las transmisiones inalámbricas de 2,4 GHz no interfieran con otros productos electrónicos.
- Seguridad de la batería: Los ratones inalámbricos utilizan baterías de iones de litio, que deben pasar las pruebas UN 38.3 para un transporte seguro e IEC 62368-1 para seguridad eléctrica. Según los registros de la CPSC, la falla de la batería es una causa documentada de peligros relacionados con la electrónica; verificar la adhesión de una marca a estos estándares es esencial para una fiabilidad a largo plazo.
- Estándares ambientales: El cumplimiento de las normativas RoHS y REACH de la UE garantiza que las aleaciones de magnesio y los revestimientos de superficie estén libres de sustancias peligrosas como el plomo o el cadmio.
La Ingeniería como Palanca de Rendimiento
El cambio hacia las carcasas cónicas representa la maduración del diseño de ratones para juegos. Ya no basta con ser "ligero"; un dispositivo debe ser "equilibrado". Al aprovechar el espesor de pared variable en la fundición de magnesio, los ingenieros pueden optimizar el centro de gravedad y la inercia rotacional para proporcionar ventajas competitivas tangibles en la potencia de detención y la precisión del "flick".
Para el entusiasta orientado al valor, comprender estos matices de ingeniería —desde los gradientes de enfriamiento en el molde hasta el procesamiento de IRQ en el sistema operativo— permite tomar decisiones de compra más informadas. El rendimiento no se encuentra en un nombre de marca, sino en la distribución calculada de cada miligramo de material.
Descargo de responsabilidad: Este artículo es solo para fines informativos. Las especificaciones técnicas y las métricas de rendimiento pueden variar según las configuraciones individuales del sistema, las versiones de firmware y los factores ambientales. Consulte siempre la documentación oficial del fabricante para conocer los requisitos de configuración específicos.
