La física de la precisión: optimizando el Centro de Gravedad mediante personalización interna

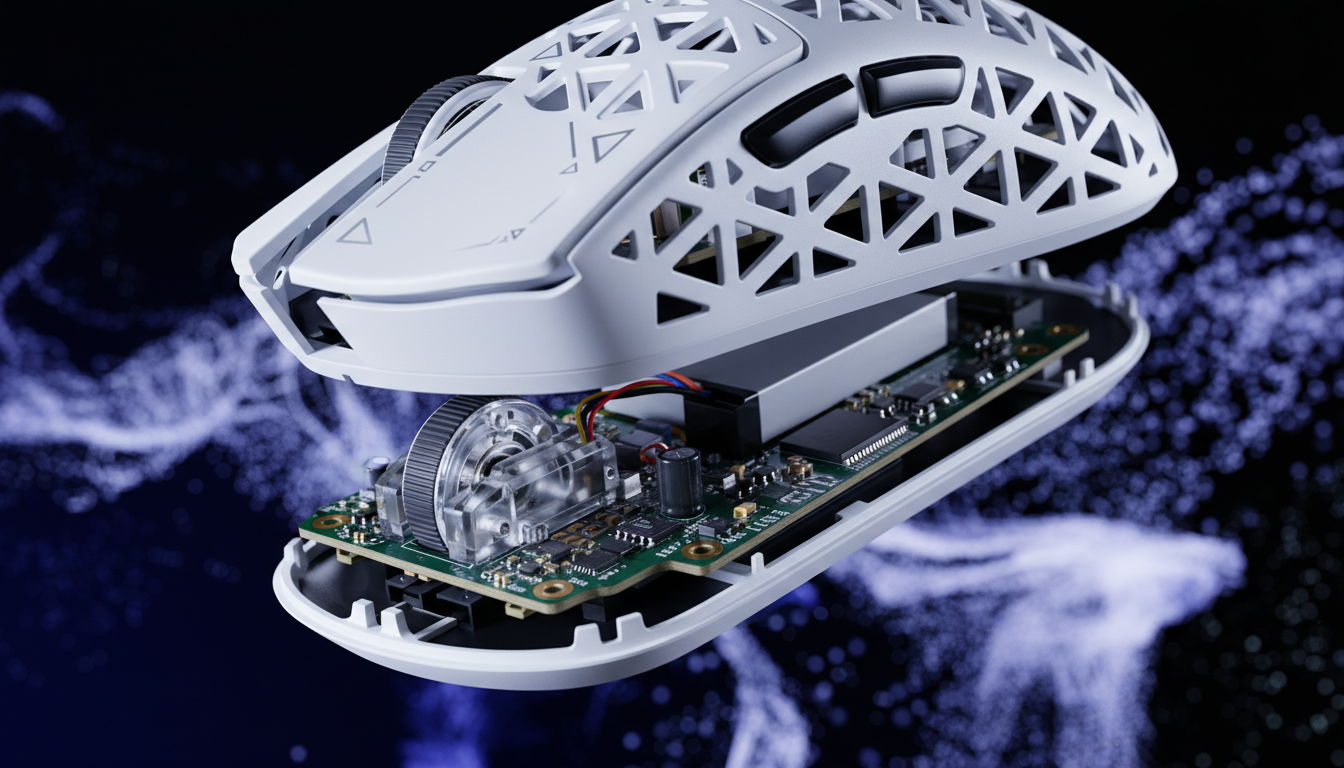

En el juego competitivo, la búsqueda del ratón "perfecto" a menudo se centra en reducir la masa bruta. Sin embargo, los practicantes experimentados reconocen que el peso es solo la mitad de la ecuación. El factor más crítico para el seguimiento a alta velocidad y la precisión en flick-shots es la distribución de esa masa: el Centro de Gravedad (CoG). Un ratón puede pesar 50 gramos, pero si tiene peso concentrado en la parte trasera, se sentirá lento durante correcciones verticales rápidas y puede hacer que el sensor frontal se levante ligeramente durante deslizamientos intensos.

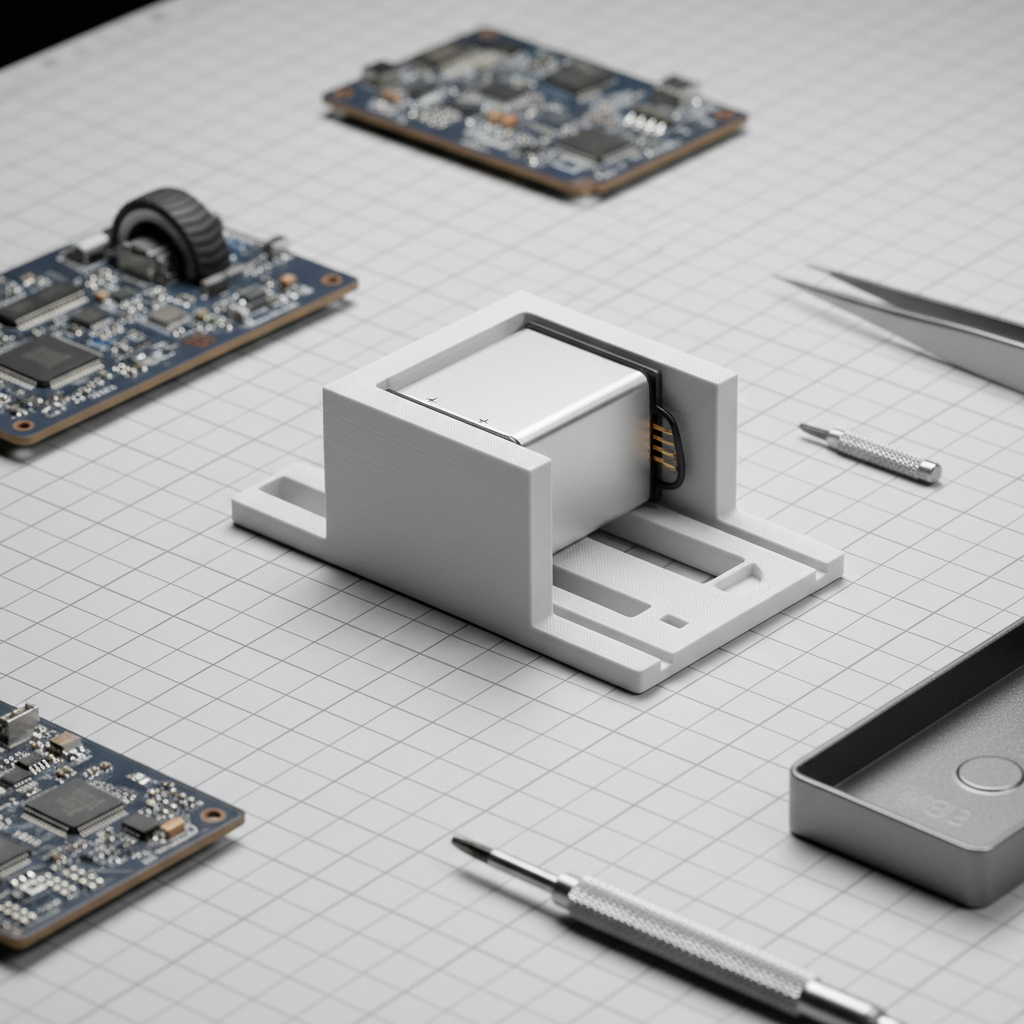

Soportes internos personalizados, fabricados mediante impresión 3D, representan una modificación sofisticada de hardware diseñada para proporcionar una solución modular a este dilema de equilibrio. Al reemplazar estructuras internas estáticas con marcos ajustables, los usuarios pueden desplazar la batería —típicamente el componente más denso en un periférico inalámbrico— para alinear el punto de pivote del ratón con su estilo de agarre específico. Esta guía técnica explora los mecanismos de redistribución del peso, las limitaciones CAD de la modificación interna y las implicaciones de rendimiento para sensores de alta especificación.
Impacto biomecánico de la distribución del peso
La mano humana actúa como un sistema complejo de palancas. En un agarre con la punta de los dedos, el punto de apoyo se encuentra en las articulaciones proximales de los dedos, lo que hace que el usuario sea muy sensible a la inercia rotacional del ratón. Si el CoG está demasiado atrás del sensor, el usuario debe ejercer más fuerza para iniciar un "flick", lo que conduce a sobrepasar el objetivo o a una mayor fatiga muscular.
Modelado del escenario: El usuario con punta de dedos y manos grandes
Para cuantificar el riesgo de desequilibrio, modelamos un escenario que involucra a un jugador competitivo con manos grandes (aproximadamente 20.5 cm de longitud), lo que corresponde al percentil 95 de las medidas de manos masculinas según la Base de Datos Antropométrica ANSUR II.
Usando el Índice de Tensión Moore-Garg (SI), una herramienta validada para evaluar el riesgo de trastornos en las extremidades superiores distales, analizamos la carga de trabajo de microajustes de alta intensidad.
| Parámetro | Valor/Rango | Unidad | Justificación/Fuente |
|---|---|---|---|
| Intensidad del esfuerzo | 2 (Precisión sostenida) | Multiplicador | Apuntado de baja fuerza pero alta precisión |
| Esfuerzos por minuto | 6 (Microajustes) | Multiplicador | Frecuencia promedio en escenarios FPS |
| Multiplicador de postura | 2 (Desviación de la muñeca) | Multiplicador | Desajuste entre el tamaño de la mano y la carcasa |
| Velocidad de movimiento | 2 (Movimientos rápidos) | Multiplicador | Movimientos competitivos de alta velocidad |
| Puntuación SI calculada | 36 | Puntuación | Umbral peligroso (>5) |
Nota de modelado: Este es un modelo de escenario determinista utilizado para identificar factores de riesgo ergonómicos, no un estudio de laboratorio controlado ni un diagnóstico médico. La alta puntuación SI (36) indica que los usuarios con manos grandes que usan ratones de tamaño estándar tienen un riesgo elevado de fatiga inducida por esfuerzo. Este riesgo se debe principalmente a los multiplicadores de "postura" e "intensidad", que pueden mitigarse desplazando el centro de masa del ratón hacia adelante para reducir la carga inercial sobre los dedos.
Al implementar un soporte impreso en 3D que permite que la batería se deslice ~5–10 mm hacia adelante, el usuario mueve el CoG más cerca del punto de apoyo natural de los dedos. En la práctica, esto reduce la fuerza requerida para microcorrecciones, potencialmente disminuyendo el multiplicador de intensidad en el modelo de esfuerzo.
Diseñando soportes internos modulares
El objetivo principal de un mod "BalanceBase" es crear un esqueleto interno que soporte el PCB y la batería mientras permite un ajuste longitudinal. Esto requiere un profundo entendimiento de las limitaciones espaciales internas del periférico.
1. Selección de material: PLA vs. PETG vs. polímeros avanzados
Para la mayoría de los modders DIY, la elección del filamento es un compromiso entre rigidez y peso.
- PLA (Ácido Poliláctico): Ofrece la mayor rigidez, esencial para mantener una distancia constante entre el sensor y la almohadilla. Sin embargo, puede ser frágil.
- PETG (Polietileno Tereftalato Glicol): Proporciona mejor resistencia al impacto y es menos propenso a romperse durante el ensamblaje, aunque es un poco más flexible que el PLA.
- Materiales avanzados: Aunque materiales de grado industrial como PEEK o aluminio DMLS ofrecen relaciones resistencia-peso superiores, a menudo son prohibitivos en costo para mods individuales, con piezas DMLS que suelen superar los $100 por unidad. Según el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la industria tiende hacia polímeros reforzados con fibra de vidrio de alto rendimiento para lograr rigidez similar con menor masa.
2. Integridad estructural y nervaduras
Para minimizar el peso sin sacrificar la "sensación de clic" de los botones principales, el soporte debe usar nervaduras estructurales. Esto implica eliminar material sólido y reemplazarlo con una estructura de celosía o viga en T. Esta técnica, a menudo llamada "optimización topológica", asegura que el marco no se flexione cuando el usuario aplica presión hacia abajo durante sesiones intensas de juego.
El flujo de trabajo del practicante: La Prueba de Equilibrio con el Dedo
Lograr un equilibrio neutral es un proceso de prueba y error. Los modders experimentados suelen usar la "Prueba de Equilibrio con el Dedo" para verificar el CoG antes del ensamblaje final.
- Preparación: Ensambla los componentes internos (PCB, soporte impreso en 3D, batería) pero deja la carcasa superior sin colocar.
- El Punto de Apoyo: Coloca dos lápices o varillas delgadas sobre una superficie plana, separados aproximadamente 40 mm.
- Posicionamiento: Coloca la tabla del ratón sobre los lápices de modo que un lápiz esté directamente debajo del sensor y el otro cerca del borde frontal del PCB.
- Ajuste: Deslice la batería a lo largo del soporte personalizado hasta que la placa permanezca perfectamente horizontal sin inclinarse hacia adelante o hacia atrás.
- Fijación temporal: Use una pequeña cantidad de masilla adhesiva o cinta doble cara para mantener la batería en esta posición "neutral" durante las pruebas de juego.
Perspectiva profesional: A menudo observamos que mover la batería demasiado hacia adelante puede hacer que el ratón se sienta "pesado de la punta", lo que estabiliza el seguimiento pero dificulta los movimientos verticales rápidos. Un equilibrio neutral suele ser el punto de partida más versátil para la mayoría de los títulos competitivos.
Restricciones eléctricas y de señal
Modificar la disposición interna de un ratón inalámbrico introduce riesgos relacionados con la interferencia de radiofrecuencia (RF).
El efecto jaula de Faraday
Las baterías de ion de litio están recubiertas con láminas metálicas que pueden bloquear o reflejar señales de 2.4GHz. Si un soporte personalizado coloca la batería demasiado cerca de la traza de la antena en la PCB, puede crear una "zona muerta" en la señal, lo que provoca pérdida de paquetes o aumento de latencia.
- Recomendación: Asegure un espacio mínimo de 3–5 mm entre la carcasa de la batería y el área de la antena.
- Verificación: Use herramientas como el NVIDIA Reflex Analyzer para monitorear la latencia del sistema después de la modificación. Un aumento repentino en la "Latencia del ratón" o "Latencia del sistema" suele indicar degradación de la señal en lugar de un problema con el sensor.
Consideraciones sobre la frecuencia de sondeo de 8000Hz (8K)
Para usuarios que buscan el tiempo de respuesta casi instantáneo de 0.125 ms con una frecuencia de sondeo de 8000Hz, la estabilidad interna es fundamental. Las altas frecuencias de sondeo aumentan la carga IRQ (Solicitud de Interrupción) del CPU. Cualquier inestabilidad física en la batería o la PCB puede provocar microvibraciones que el sensor de alta resolución (por ejemplo, PixArt PAW3395) podría interpretar como movimiento no deseado.
Para saturar el ancho de banda de 8000Hz, un usuario debe mover el ratón al menos a 10 IPS (pulgadas por segundo) a 800 DPI. En configuraciones más altas, como 1600 DPI, solo se requieren 5 IPS para mantener un flujo de datos constante de 8K. Un ratón bien equilibrado permite movimientos micro más suaves a estas altas velocidades, asegurando que el sistema reciba datos limpios sin el "temblor" asociado con un chasis desequilibrado.
Seguridad y cumplimiento normativo
Al manipular componentes internos, especialmente baterías de ion de litio, el cumplimiento de las normas de seguridad es innegociable.
- Integridad de la batería: Asegúrese de que la batería no haya sido perforada ni comprimida durante la modificación. Idealmente, las baterías deben cumplir con los estándares UN 38.3 para la seguridad en el transporte y IEC 62368-1 para la seguridad electrónica.
- Cumplimiento RF: Las modificaciones a la estructura interna pueden alterar técnicamente las características RF del dispositivo. Aunque las modificaciones DIY son comunes, las entidades profesionales deben asegurar que los dispositivos permanezcan dentro de los límites de FCC Parte 15 para radiadores intencionales para evitar interferencias con otros equipos inalámbricos.
- Seguridad del material: Use filamentos que cumplan con RoHS (Restricción de Sustancias Peligrosas) para asegurar que la modificación no introduzca químicos restringidos en el entorno de juego.
Optimización del rendimiento para entornos de alta tasa de refresco
El beneficio visual de un ratón perfectamente equilibrado es más evidente en monitores de alta tasa de refresco (240Hz o 360Hz+). Aunque la "Regla del 1/10" (que sugiere una relación 10:1 entre polling y refresco) es un mito común en la comunidad, la relación real es de suavidad perceptual. Una alta tasa de polling reduce el "micro-tartamudeo" en la trayectoria del cursor, pero requiere un chasis físico equilibrado para permitir al usuario ejecutar deslizamientos constantes y de alta velocidad que estos monitores pueden mostrar.
Lista técnica para la modificación del equilibrio
- Objetivo de peso: Apunte a una reducción total de masa del 5–10% manteniendo la rigidez estructural.
- Punto de pivote: Alinee el CoG dentro de ±2mm del centro óptico del sensor.
- Conectividad: Use puertos USB directos de la placa base (E/S trasera) para evitar conflictos IRQ que a menudo se encuentran en conectores frontales o hubs sin alimentación.
- Firmware: Siempre verifique la modificación con el Controlador Oficial para asegurar que el sensor y el MCU reporten correctamente después del cambio de hardware.
Conclusión
La impresión 3D de soportes internos personalizados es más que una táctica para reducir peso; es un enfoque de ingeniería de precisión para la ergonomía en juegos. Al desplazar la masa interna para adaptarse a tamaños específicos de mano y estilos de agarre, los modificadores pueden reducir significativamente la tensión biomecánica asociada con el juego competitivo mientras maximizan el potencial de sensores de alto rendimiento. Aunque el proceso requiere diligencia técnica—particularmente en cuanto a interferencia RF y rigidez estructural—el equilibrio "perfecto" resultante proporciona una ventaja cuantificable en consistencia y comodidad.
Aviso YMYL: Este artículo es solo para fines informativos. Modificar dispositivos electrónicos implica riesgos, incluyendo la posibilidad de descarga eléctrica, incendio y anulación de garantías. Siempre maneje las baterías de ion de litio con extrema precaución. Si no está seguro de su capacidad técnica, consulte a un profesional.
