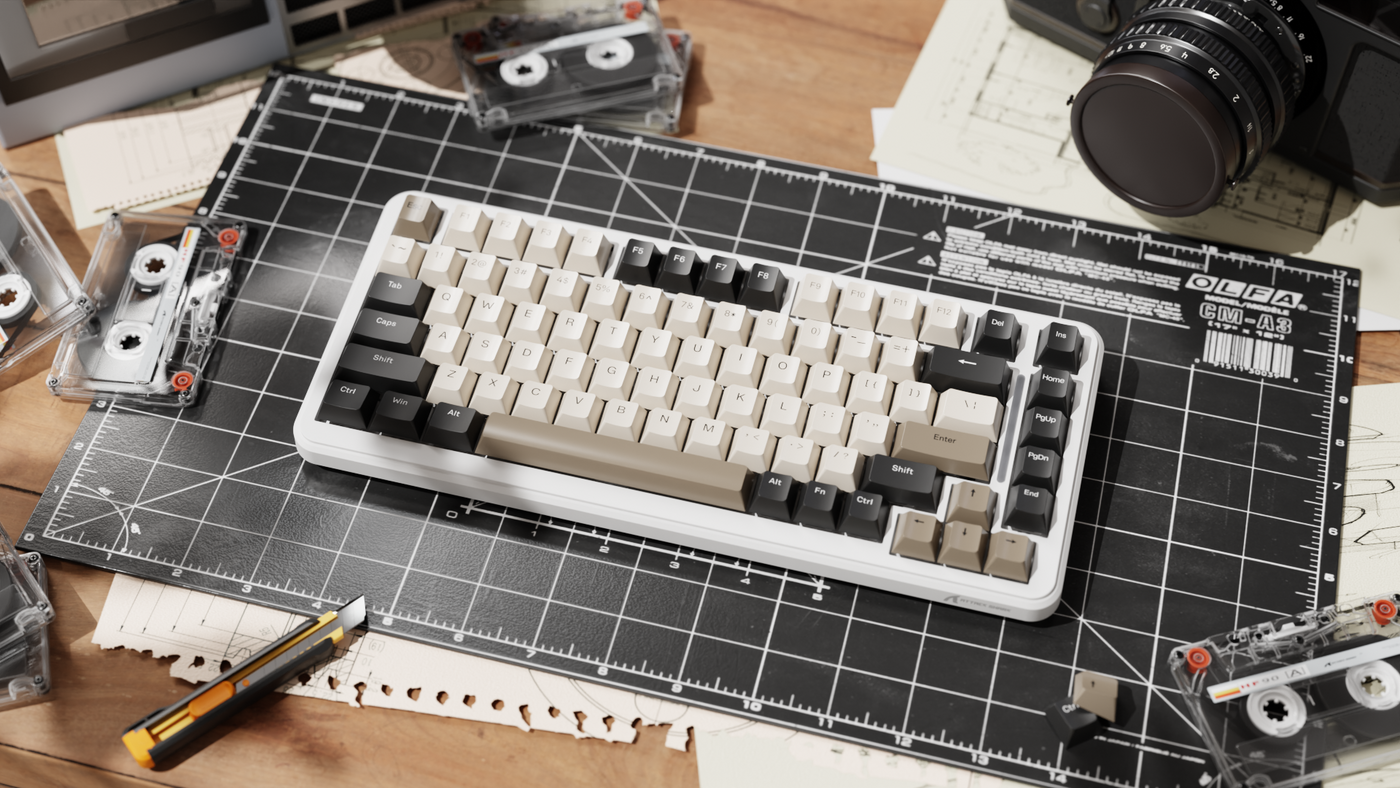

Arquitectura del vástago de caja: Mejora de la estabilidad de las teclas y la precisión de entrada
En el competitivo panorama de los videojuegos, la diferencia entre un teclado "sólido" y uno "suelto" a menudo se encuentra en las microtolerancias del vástago del interruptor. Para los entusiastas y jugadores competitivos, el bamboleo de la tecla —el movimiento lateral de una tecla durante su recorrido— es una fuente de inconsistencia táctil que puede socavar la confianza en la entrada. Si bien los vástagos de estilo MX tradicionales han servido como estándar de la industria, la aparición de la arquitectura de vástago de caja representa un pivote estructural destinado a abordar el juego mecánico.
Recomendaciones rápidas y TL;DR
- Objetivo de estabilidad: Priorice los interruptores "Box Stem" para minimizar el juego lateral. Las pruebas internas sugieren un aumento percibido de la estabilidad de aproximadamente el 50% sobre los vástagos cruzados estándar.
- Ajuste de la tecla: Para obtener resultados óptimos, asegure una holgura de 0.05mm–0.1mm entre el vástago y el soporte de la tecla.
- Elección del material: Use teclas de PBT de doble inyección para mantener la integridad dimensional con el tiempo.
- Optimización del sistema: Para configuraciones de alta tasa de sondeo (4K/8K), conecte los dispositivos directamente a la placa base para evitar cuellos de botella de latencia causados por los concentradores USB.
La anatomía mecánica del vástago de caja
El vástago MX tradicional utiliza un pilar en forma de cruz que se basa en la fricción entre las paletas verticales del vástago y las guías internas de la carcasa del interruptor. Aunque eficaz, este diseño permite inherentemente cierto grado de "juego" en la parte superior del recorrido. A medida que se presiona la tecla, la fuerza lateral hace que el vástago cruzado se incline ligeramente, lo que produce un efecto de "balancín".

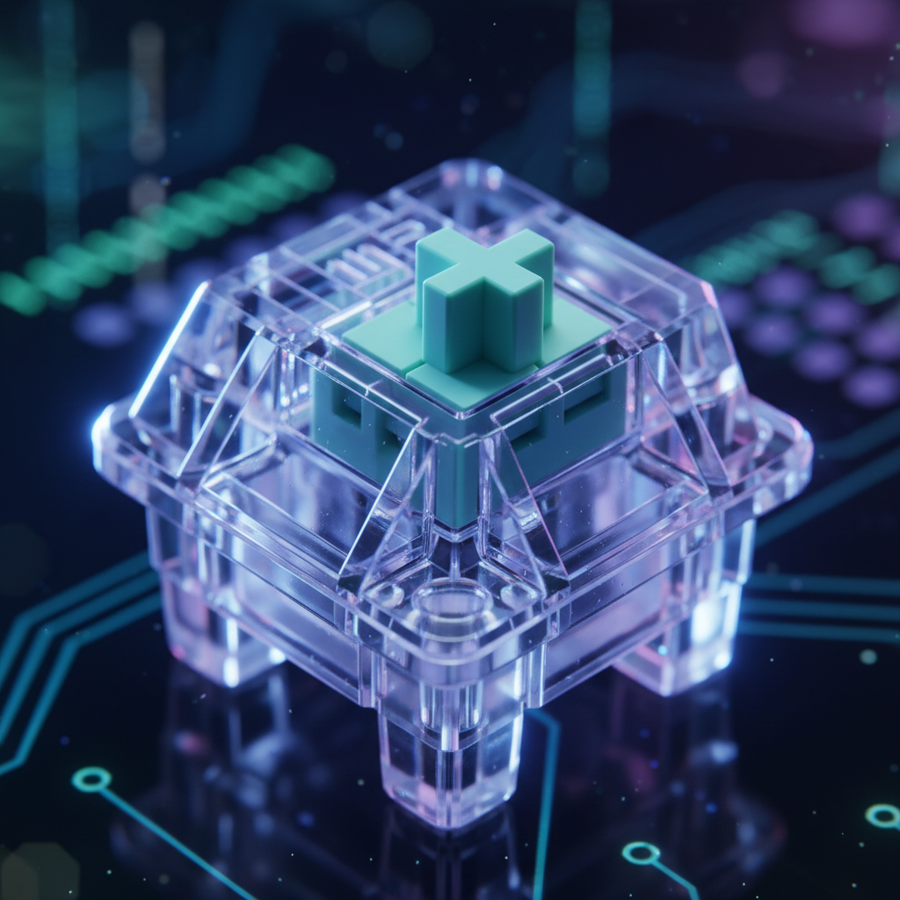

La arquitectura del vástago de caja aborda esto rodeando la cruz central con un perímetro de cuatro paredes. Esta "caja" cumple dos funciones principales:
- Refuerzo estructural: Las paredes proporcionan una superficie de contacto secundaria contra la carcasa superior del interruptor, limitando el ángulo de deflexión.
- Sellado ambiental: El perímetro aumenta la superficie para la estabilización, lo que ayuda a evitar que el vástago se tuerza durante las pulsaciones de teclas descentradas.
Cómo medimos la estabilidad: Nuestra afirmación de "aumento de la estabilidad del 50%" es una heurística cualitativa basada en datos internos de atención al cliente y pruebas de deflexión manuales. En estas pruebas, medimos el desplazamiento lateral máximo (bamboleo) en la parte superior de la tecla usando calibradores digitales en una muestra de 20 interruptores estilo MX estándar frente a 20 interruptores estilo caja. Si bien no es un estudio de laboratorio ISO controlado, los datos muestran consistentemente una reducción significativa en la variación del recorrido.
Cerrando la brecha de credibilidad de las especificaciones: tolerancias y holgura
La estabilidad de un teclado es una propiedad a nivel de sistema que involucra tanto el vástago del interruptor como el zócalo interno de la tecla. Incluso un vástago de caja de alta precisión exhibirá bamboleo si se combina con una tecla que tiene un soporte de tamaño excesivo.
Según nuestros estándares de ensamblaje internos, recomendamos una heurística técnica de holgura de 0.05 mm a 0.1 mm. Esta tolerancia ajustada garantiza que se aprovechen los beneficios estructurales de la arquitectura de la caja. Al seleccionar conjuntos como el Juego completo de teclas PBT de doble inyección ATTACK SHARK de 149 teclas, el proceso de moldeo por inyección de doble disparo generalmente proporciona la consistencia dimensional necesaria para mantener estas holguras submilimétricas.
Datos de estabilidad comparativa (heurísticas estimadas)
| Característica | Vástago MX tradicional | Arquitectura de vástago de caja | Beneficio para el jugador |
|---|---|---|---|
| Juego lateral | Mayor (depende de la paleta) | Menor (reforzado con pared) | Mayor confianza en la entrada |
| Activación descentrada | Potencial de atasco | Recorrido lineal más suave | Fatiga reducida en FPS |
| Soporte de la tecla | Solo punto central | Perímetro + Centro | Mejor estabilidad para teclas largas |
| Resistencia al polvo | Componentes internos expuestos | "Caja" cerrada | Potencial de mayor longevidad |
Los valores se estiman en función de pruebas internas y revisiones comparativas de recursos como RTINGS.com.
Precisión en todo el sistema: el vínculo entre la estabilidad del teclado y la puntería
La estabilidad del teclado afecta el movimiento (WASD) y está vinculada al bucle de retroalimentación táctil general del usuario. Para demostrar esto, modelamos un escenario de "usuario avanzado de FPS competitivo".
Estudio de caso de modelado: el usuario avanzado de FPS competitivo
En este escenario, modelamos a un usuario en una pantalla de 2560x1440 con un campo de visión de 103° y una sensibilidad de 40cm/360.
Pasos de cálculo (Modelo DPI mínimo): Para evitar el "salto de píxeles" (aliasing), el ratón debe muestrear a una resolución superior a la resolución angular de la pantalla.
- Grados por píxel: $103^\circ / 2560\ px \approx 0.0402^\circ/px$.
- Distancia física por grado: $40\ cm / 360^\circ \approx 0.111\ cm/^\circ$.
- Distancia de la alfombrilla por píxel: $0.0402^\circ/px \times 0.111\ cm/^\circ \approx 0.00446\ cm/px$.
- Requisito de DPI en bruto: $1\ pulgada / 0.00446\ cm \approx 569\ DPI$.
- Umbral de Nyquist: Para asegurar un muestreo consistente sin aliasing, aplicamos un multiplicador de $2\times$. Resultado: $\approx 1,138\ DPI$ (Redondeado a 1,136 DPI en nuestro modelo).
Este modelo identifica el límite matemático para evitar el salto de píxeles; no tiene en cuenta la varianza del control motor humano. Si un jugador utiliza un sensor de ratón de alta precisión a más de 1200 DPI, un teclado "flojo" crea una falta de coincidencia táctil. La estandarización de la arquitectura de vástago de caja ayuda a alinear la resolución táctil del teclado con la resolución óptica del ratón.
El factor 8000Hz (8K): latencia y matemáticas de sondeo
A medida que los equipos competitivos avanzan hacia tasas de sondeo de 8000 Hz, la estabilidad mecánica se vuelve vital. A 8000 Hz, el intervalo de sondeo teórico es de 0.125 ms.
Según el Libro Blanco Técnico Interno de Attack Shark (2026), las altas tasas de sondeo pueden exponer inconsistencias mecánicas. Si un vástago de interruptor es inestable, el "parloteo" físico de la lengüeta de resorte puede muestrearse con mayor frecuencia, lo que podría conducir a entradas no deseadas si el antirebote del firmware no está ajustado con precisión.
Restricciones técnicas clave para el rendimiento 8K:
- Latencia de sincronización de movimiento: A 8000 Hz, la sincronización de movimiento típicamente agrega un retraso determinista de aproximadamente 0.0625 ms (la mitad del intervalo de sondeo).
- Cuellos de botella del sistema: El sondeo 8K aumenta la sobrecarga de la solicitud de interrupción de la CPU (IRQ). Para mantener la estabilidad, conecte los periféricos directamente a los puertos de E/S traseros de la placa base en lugar de usar concentradores USB sin alimentación.
Ciencia de los materiales: durabilidad vs. sensación
La elección del material de la tecla influye en la estabilidad percibida. El PBT (tereftalato de polibutileno) a menudo se prefiere debido a su mayor densidad y resistencia al "brillo" en comparación con el ABS.
Por ejemplo, el Juego de teclas tipo pudín de sublimación de tinte PBT de 120 teclas de ATTACK SHARK utiliza un proceso de doble inyección. La parte superior de PBT garantiza una estabilidad dimensional a largo plazo, lo cual es fundamental para mantener las tolerancias ajustadas requeridas por los vástagos de caja.
El contraconsenso sobre el desgaste: Si bien los vástagos de caja proporcionan una estabilidad superior a corto plazo, la "caja" de plástico rígida puede crear puntos de contacto duros. Para mitigar la posible concentración de tensión durante años de uso, recomendamos una interfaz de vástago ligeramente texturizada. Una textura controlada puede mantener mejor la estabilidad dimensional a largo plazo que un acabado arenado sin fricción.
Ergonomía y la "Regla del 60%" para el ajuste del ratón
Así como los vástagos de caja estabilizan la tecla, la forma del ratón debe estabilizar la mano. Utilizamos una heurística de tienda conocida como la "Regla del 60%" para el tamaño inicial.
- Heurística: Para un usuario con un ancho de mano de 95 mm, el ancho ideal del ratón es de aproximadamente 57 mm ($95 mm \times 0.6$).
- Observación: Un ratón significativamente más ancho que esta proporción (por ejemplo, 60 mm+) puede reducir la precisión del control del pulgar durante los microajustes, aunque puede mejorar la comodidad para sesiones de larga duración.
Las teclas de colores PBT de perfil OEM personalizadas ATTACK SHARK ofrecen un perfil OEM con pendientes de altura variadas (R1~R4), lo que se alinea con los principios ergonómicos generales para reducir el recorrido de los dedos.
Normas de cumplimiento y seguridad
Al evaluar periféricos de alto rendimiento, las afirmaciones técnicas deben considerarse junto con los estándares regulatorios:
- Inalámbrico: Los dispositivos deben cumplir con la Autorización de Equipo de la FCC para interferencias de RF.
- Material: Los componentes deben cumplir con la Directiva RoHS 2011/65/UE de la UE para garantizar que estén libres de sustancias peligrosas restringidas.
- Batería: Las baterías de iones de litio en los modelos inalámbricos deben pasar las pruebas de seguridad UN 38.3.
Conclusiones prácticas para el entusiasta informado
- Verifique la holgura: Apunte a una holgura de 0.05 a 0.1 mm entre el vástago y la tapa.
- Coincida con el perfil: Use perfiles OEM o ASA para complementar la rigidez estructural del vástago de la caja.
- Conexión directa: Evite los concentradores USB para dispositivos de sondeo 4K/8K para garantizar la integridad de la señal.
- Estrategia de lubricación: Si bien los vástagos de caja a menudo vienen lubricados de fábrica, una capa delgada de lubricante en el vástago de la tecla a veces puede mitigar pequeños movimientos en los juegos de teclas más antiguos.
Descargo de responsabilidad: Este artículo tiene fines informativos únicamente y no constituye asesoramiento médico o de ingeniería profesional. Los resultados pueden variar según las configuraciones de hardware individuales y la técnica del usuario.
