Precisión del Asiento de la Junta: Cómo la Exactitud CNC Define la Flexibilidad al Escribir

La Ingeniería del Montaje con Junta: Precisión Más Allá de la Hoja de Especificaciones

En la industria de teclados mecánicos, el "montaje con junta" ha pasado de ser una modificación de nicho para entusiastas a un requisito estándar para construcciones premium. Sin embargo, a medida que el mercado se satura con chasis montados con juntas, ha surgido una "Brecha de Credibilidad en las Especificaciones" técnica. Aunque muchos fabricantes afirman ofrecer una experiencia de tecleo flexible, la sensación real a menudo varía significativamente entre unidades. El diferenciador no es la presencia de juntas, sino la precisión de los asientos de juntas fresados con CNC que las alojan.

La relación entre la geometría del chasis y la sensación al teclear está gobernada por estrictas tolerancias mecánicas. En un teclado de alta gama, el asiento de la junta es la interfaz donde el ensamblaje interno (la PCB y la placa) se encuentra con la carcasa externa. Incluso una desviación menor en la profundidad o alineación de estos asientos puede alterar fundamentalmente el perfil acústico y la respuesta táctil del teclado. Entender la mecánica del mecanizado CNC (Control Numérico por Computadora) y su impacto en la compresión de las juntas es esencial para los entusiastas que buscan una experiencia de tecleo consistente y de alto rendimiento.

Mecanizado CNC vs. Fundición Tradicional: El Umbral de Tolerancia

La razón principal por la que los entusiastas priorizan el aluminio mecanizado CNC sobre las alternativas de fundición a presión es el control sobre las tolerancias. La fundición a presión implica inyectar metal fundido en un molde, un proceso propenso a la contracción térmica y deformaciones a medida que el metal se enfría. Esto a menudo resulta en "ángulos de desmoldeo" e irregularidades superficiales que dificultan lograr una superficie de montaje perfectamente plana.

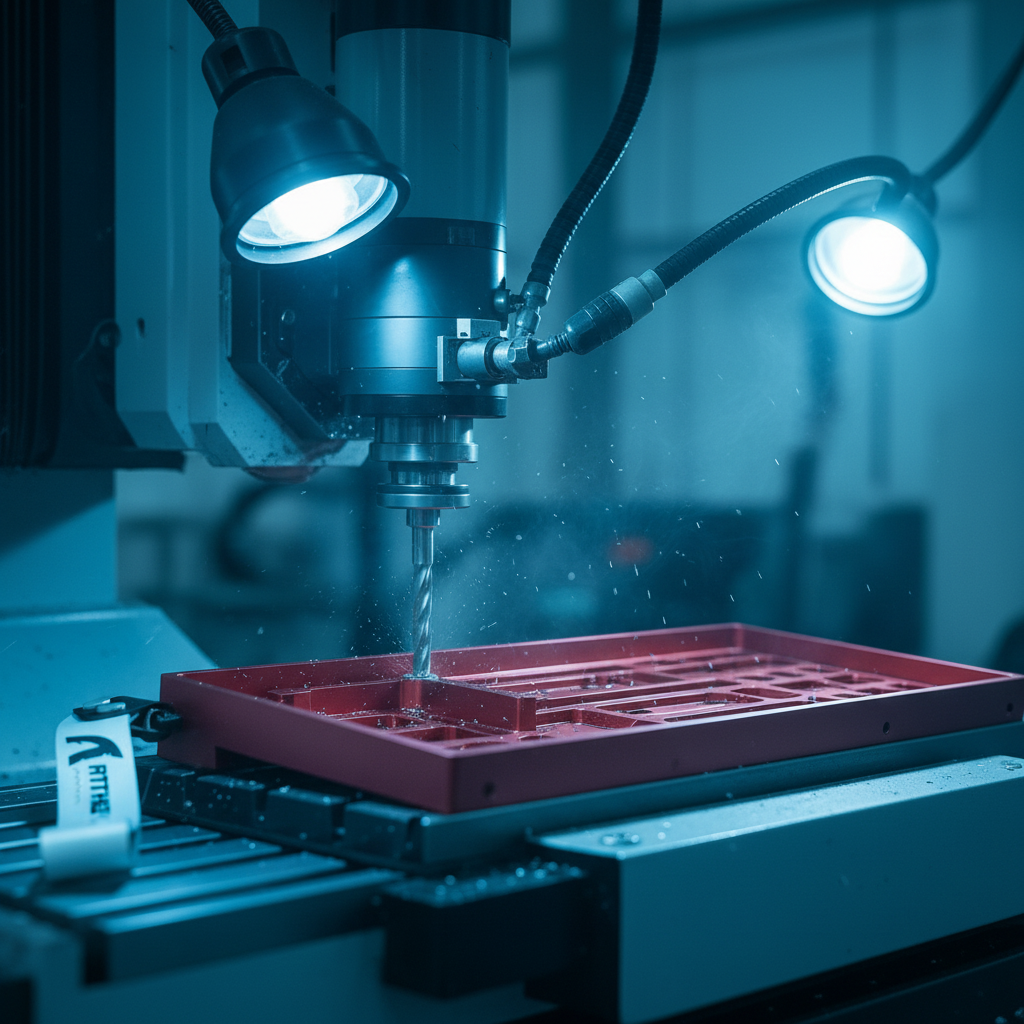

En contraste, el mecanizado CNC talla el chasis a partir de un bloque sólido de aluminio 6061 o 6063. Los fresadores CNC modernos pueden mantener tolerancias tan estrictas como ±0.05mm (basado en capacidades estándar de fresado de alta precisión). Este nivel de exactitud es crítico para los asientos de las juntas. Por ejemplo, una variación de solo 0.1mm en la profundidad del asiento de la junta a lo largo del chasis puede crear una sensación notable de "crujido" en un lado mientras mantiene un rebote suave en el otro. Esta inconsistencia ocurre porque las juntas en el lado más superficial están sobrecomprimidas, alcanzando su límite elástico prematuramente.

Según el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la excelencia en la fabricación de la próxima generación de periféricos se definirá por la "consistencia de microtolerancias", donde la interacción entre diferentes densidades de materiales—como carcasas metálicas y juntas de polímero—se calcula con una precisión submilimétrica.

La Heurística de Compresión del 25-40%

Una heurística común entre los diseñadores de teclados es que la compresión ideal de la junta se encuentra entre el 25% y el 40% del grosor original de la junta. Este rango se considera la "zona justa" por varias razones:

• Compresión Inferior al 25%: La junta no proporciona suficiente fricción para mantener el conjunto de la placa en su lugar. Esto conduce a desplazamientos internos o "ruidos" durante un tecleo agresivo.
• Compresión Superior al 40%: El material (a menudo Poron o Silicona) se vuelve demasiado rígido. Esto anula el propósito de un soporte con junta, causando que la PCB toque directamente la carcasa y resultando en una sensación de tecleo dura y "rígida".
• El Factor de Compresión Permanente: La fiabilidad a largo plazo depende del "set de compresión" del material. Una junta Poron de alta calidad volverá a su forma original, mientras que espumas inferiores pueden experimentar deformación permanente, lo que lleva a un soporte flojo con el tiempo.

Resumen Lógico: La regla de compresión del 25-40% es una heurística de diseño usada para equilibrar la estabilidad estructural con la amortiguación de vibraciones. Asume un durómetro estándar (dureza) del material de la junta y se usa para determinar la profundidad necesaria del asiento mecanizado CNC.

Ajuste Acústico: Por qué el Mecanizado Previene el "Ping"

La consistencia acústica es quizás la característica más difícil de lograr en un teclado mecánico. Los entusiastas a menudo intentan "arreglar" un teclado con sonido hueco añadiendo espumas internas o amortiguadores de silicona. Sin embargo, estas suelen ser soluciones temporales para un mecanizado deficiente.

La presión inconsistente en el asiento conduce a una amortiguación desigual en toda la placa. Cuando se presiona una tecla, la vibración viaja a través del interruptor y la placa hacia las juntas. Si una junta está más apretada que las otras, crea un "punto duro" que refleja la energía de vuelta a la placa en lugar de absorberla. Esto resulta en frecuencias resonantes, a menudo descritas como un sonido "repicante" o "hueco", que varían según la zona del teclado que se esté usando.

Además, la uniformidad del recubrimiento en los asientos de aluminio CNC es vital. Ya sea utilizando un acabado anodizado de grano 220 o un recubrimiento electroforético, el espesor debe ser uniforme. Las zonas delgadas en el recubrimiento pueden aumentar la fricción contra la junta, lo que lleva a un desgaste prematuro y eventualmente causa que el soporte se afloje y produzca ruido durante el uso.

La lógica de la precisión: modelando el rendimiento a nivel de sistema

La obsesión por tolerancias de 0.1mm en los asientos de juntas refleja el impulso de la industria por la microprecisión en otras áreas, como la latencia de interruptores y las frecuencias de sondeo inalámbricas. Así como una pequeña desviación física arruina la sensación al teclear, una pequeña desviación temporal arruina la experiencia en juegos competitivos.

Para ilustrar esto, podemos observar cómo la ingeniería de precisión impacta las métricas de rendimiento en periféricos modernos. Por ejemplo, la transición de interruptores mecánicos tradicionales a interruptores de efecto Hall (magnéticos) permite la tecnología "Disparo Rápido", que se basa en detectar cambios mínimos en el flujo magnético en lugar de contacto físico.

Análisis del modelo: latencia efecto Hall vs. mecánico

En nuestro modelo, comparamos la diferencia en tiempo de reinicio entre un interruptor mecánico estándar y un interruptor de efecto Hall de alta precisión. Los resultados demuestran cómo reducir las distancias físicas de reinicio (análogas a ajustar las tolerancias de mecanizado) produce una ganancia de rendimiento medible.

Nota metodológica: Este es un modelo determinista basado en especificaciones típicas de interruptores (por ejemplo, Cherry MX para mecánicos) y promedios biomecánicos de velocidad de levantamiento de dedo (~100mm/s). Es un modelo ilustrativo, no un estudio de laboratorio controlado.

Esta ventaja de ~9ms es el equivalente digital de un asiento de junta perfectamente mecanizado. Aunque una sola pulsación de tecla puede no revelar la diferencia, el efecto acumulativo a lo largo de miles de pulsaciones —o durante una sesión de juego de alta tensión— crea una sensación de "fluidez" imposible de lograr con tolerancias más laxas.

Gestión de energía y precisión

La precisión también se extiende a cómo los dispositivos gestionan los recursos. Para periféricos inalámbricos, la "frecuencia de sondeo" (con qué frecuencia el dispositivo informa su posición a la computadora) es una métrica clave. Aunque frecuencias más altas (por ejemplo, 4000Hz u 8000Hz) proporcionan una entrada más fluida, requieren significativamente más energía y consistencia en el procesamiento.

Basado en nuestro modelo de una batería de 300mAh en un dispositivo inalámbrico de alto rendimiento, la compensación entre precisión y duración es marcada:

• Frecuencia de sondeo de 1000Hz: Duración estimada de ~36 horas.
• Frecuencia de sondeo de 4000Hz: La duración estimada se reduce a ~13 horas (una reducción de ~63%).

Esto destaca que la precisión no se trata solo de "más", sino de la ejecución del sistema. Un teclado con una tasa de escaneo de 256KHz, como el X68MAX, debe equilibrar ese procesamiento de datos de alta velocidad con la gestión térmica y la rigidez estructural que proporciona su chasis de aluminio CNC.

Verificación Práctica: La Lista de Verificación del Entusiasta

Para los entusiastas que realizan sus propias construcciones o modificaciones de placas, verificar la precisión de un kit es un procedimiento estándar. Confiar solo en la hoja de especificaciones rara vez es suficiente; la verificación práctica asegura que la "E" en E-E-A-T (Experiencia) se aplique a la construcción.

1. Inspección con Galgas de Espesor: Use un juego de galgas para verificar el espacio entre el asiento de la junta y la placa. Si la brecha varía más de 0.05mm en diferentes puntos, el montaje se sentirá inconsistente.
2. Técnica de Calce: Si se encuentran inconsistencias, los entusiastas suelen usar películas adhesivas delgadas (calces) para nivelar los asientos. Esta es una práctica común incluso con kits premium para compensar la "Brecha de Credibilidad de Especificaciones."
3. Prueba Acústica de Golpeteo: Golpee el chasis de aluminio desnudo en varios puntos. Un chasis CNC de alta calidad debería producir un golpe uniforme y apagado. Un "ring" o "ping" agudo indica una pared delgada o una sección mecanizada de forma desigual que puede causar problemas de resonancia una vez ensamblado.
4. Uniformidad del Recubrimiento: Inspeccione las esquinas internas de los asientos de las juntas. En anodizados de baja calidad, estas esquinas a menudo tienen un recubrimiento "desvanecido" o delgado debido al efecto jaula de Faraday durante el proceso electroquímico.

El Valor de la Inversión en CNC

La búsqueda de precisión CNC en los asientos de las juntas a menudo es descartada por usuarios casuales como "sobreingeniería". Sin embargo, para el entusiasta técnicamente informado, estas tolerancias representan la diferencia entre una herramienta y un instrumento de lujo. La consistencia de la flexión, la pureza de la acústica y la estabilidad del ensamblaje interno son todos resultados directos del proceso de fabricación.

Cuando una marca invierte en un cuerpo completo de aluminio CNC y lo combina con tecnologías avanzadas como sensores de efecto Hall o microcontroladores de alta tasa de sondeo, están cerrando la brecha entre las afirmaciones de marketing y la realidad de la ingeniería. Al entender el "por qué" detrás del mecanizado, los usuarios pueden tomar decisiones informadas que priorizan la experiencia tangible sobre los números llamativos.

Apéndice: Transparencia del modelado

Los datos presentados en este artículo sobre latencia de interruptores y duración de batería se derivan de modelos de escenarios parametrizados. Estos están destinados a proporcionar perspectivas comparativas y no representan referencias universales.

Modelo: Estimador de Duración de Batería para Ratón Inalámbrico

• Tipo: Modelo determinista de descarga lineal.
• Suposiciones: Consumo de corriente constante; eficiencia de descarga del 85%; iluminación RGB desactivada.
• Condiciones de frontera: No considera el envejecimiento de la batería ni fluctuaciones de capacidad relacionadas con la temperatura.

Modelo: Ventaja del Disparo Rápido por Efecto Hall

• Tipo: Comparación de latencia cinemática (t = d/v).
• Suposiciones: Velocidad de levantamiento del dedo de 100 mm/s; retardo de procesamiento del MCU despreciable (<0.1 ms).
• Condiciones de frontera: Se asume una respuesta lineal del flujo magnético; los tiempos reales de reinicio pueden variar según la fuerza individual al teclear y el peso del resorte del interruptor.

Descargo de responsabilidad: Este artículo es solo para fines informativos. Modificar teclados mecánicos o periféricos electrónicos puede anular las garantías. Siempre consulte la documentación oficial del fabricante y las pautas de seguridad antes de intentar modificaciones de hardware.

Fuentes y Referencias Autoritativas

• Base de Datos de Autorización de Equipos FCC - Verificación de cumplimiento inalámbrico y fotos internas del hardware.
• Especificación del Nordic Semiconductor nRF52840 - Base para el consumo de energía y modelado de corriente de radio.
• Documento Técnico de la Industria Global de Periféricos para Juegos (2026) - Estándares industriales para fabricación y latencia.
• Definición de Clase USB HID - Estándares de protocolo para comunicación de teclado/ratón.
• Principios del Efecto Hall de Allegro MicroSystems - Base técnica para la detección magnética y lógica de Disparo Rápido.
