Marcas Internas de Herramientas: Juzgando la Calidad CNC Más Allá de la Superficie
La búsqueda del teclado mecánico "perfecto" a menudo lleva a los entusiastas al mundo pesado y resonante del aluminio mecanizado por CNC. En la superficie, un chasis premium presenta un acabado anodizado o Cerakote impecable. Sin embargo, como saben los constructores y maquinistas experimentados, la verdadera historia de un proceso de fabricación se cuenta donde el consumidor rara vez mira: las cavidades internas.
En esta guía técnica, analizaremos cómo interpretar las marcas internas de las herramientas para diferenciar entre ingeniería de alta precisión y producción masiva apresurada. Al entender la mecánica del mecanizado CNC (Control Numérico por Computadora), podrás hacer evaluaciones más informadas de periféricos orientados al valor.
La Física de la Rugosidad Superficial (Ra)
Para juzgar la calidad objetivamente, debemos ir más allá de "suave" o "áspero" y mirar mediciones estandarizadas. Según las normas ISO 4287/ASME B46.1, la calidad superficial se define por el Ra (Promedio de Rugosidad).
En el contexto de la fabricación de teclados, un acabado externo de alta calidad típicamente apunta a un Ra de 0.4 μm a 0.8 μm. Sin embargo, las superficies internas a menudo cuentan una historia diferente.
| Nivel de acabado | Valor Ra (μm) | Características visuales | Contexto de fabricación |
|---|---|---|---|
| Espejo/Precisión | < 0.4 | Reflectante, sin líneas visibles | Personalizado de alta gama (incremento de costo 3-5x) |
| Estándar fino | 0.8 - 1.6 | Aspecto satinado, caminos de herramienta tenues | Calidad de consumo premium |
| Funcional/Grueso | 3.2 - 6.3 | Líneas espirales/escalonadas visibles | Áreas estructurales internas |
| Apresurado/Grueso | > 12.5 | Crestas pronunciadas, rebabas | Producción económica/de alta velocidad |
Resumen Lógico: Nuestra evaluación de la calidad de fabricación asume que la disposición del fabricante a dedicar tiempo de máquina en áreas no visibles se correlaciona con los estándares generales de control de calidad. Aunque un Ra interno de 3.2 μm es funcionalmente aceptable, la presencia de vibraciones o rebabas sugiere falta de mantenimiento de la herramienta.
Identificando las Tres Señales de Alerta del Mecanizado Interno
Cuando abres una carcasa de teclado para modificarla o limpiarla, presta mucha atención a las siguientes tres áreas. Estas proporcionan un "plano" de los estándares operativos de la fábrica.
1. Marcas en Espiral en los Postes de Tornillos

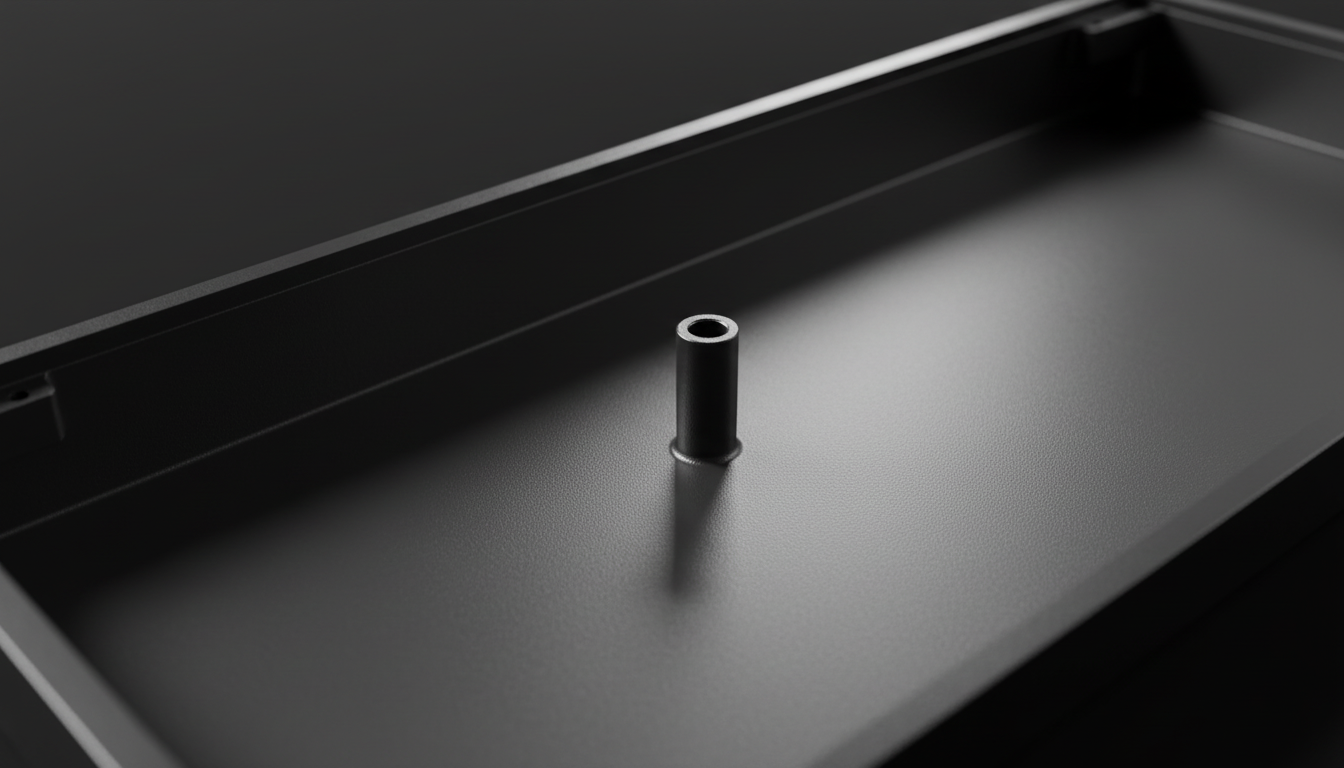

La zona más reveladora para juzgar la calidad del CNC está dentro de la carcasa, específicamente alrededor de los postes de los tornillos y bajo el área de montaje del PCB. Las "pasadas de desbaste" agresivas, donde la máquina elimina material en grandes cantidades rápidamente, a menudo dejan marcas espirales pronunciadas. En un trabajo apresurado, se omite la pasada final de "acabado" o se realiza con una herramienta que no alcanza toda la profundidad, dejando visibles estas espirales.
2. Marcas de Vibración en Paredes Verticales
Los maquinistas experimentados señalan que las marcas de vibración en paredes internas verticales, que aparecen como una serie de líneas paralelas tenues, son un indicador principal de sujeción insuficiente de la pieza o de una máquina que está al límite de su rigidez. La vibración ocurre cuando la herramienta de corte vibra excesivamente. En talleres de alta precisión, esto se mitiga reduciendo la velocidad de avance o usando fijaciones más rígidas. Si ves vibración constante, normalmente indica una fábrica que prioriza la velocidad sobre la estabilidad.
3. Rebabas y desgaste de herramientas
Una heurística común usada por los constructores es la "prueba de la uña". Si puedes atrapar fácilmente una uña en una rebaba metálica dentro de un orificio de poste de tornillo, a menudo indica una broca o fresa desafilada. Esto señala problemas más amplios de mantenimiento de herramientas. Según investigaciones sobre el desbarbado de acero micro-mecanizado, el desgaste de la herramienta es la principal causa de irregularidades en los bordes que pueden interferir con la adhesión del anodizado.
La correlación entre rigidez y rendimiento del sensor
Aunque las marcas internas puedan parecer puramente estéticas, reflejan la integridad estructural del dispositivo. Para periféricos de juego competitivos, la rigidez del chasis es un requisito para un rendimiento de alta frecuencia.
En ratones modernos como los que usan el sensor PixArt PAW3395, cualquier microflexión en el chasis puede traducirse en vibración del sensor, especialmente a altas tasas de sondeo. Si un fabricante recorta gastos en el mecanizado interno (dejando rebabas o marcas de vibración), es probable que también utilice tolerancias menos rigurosas para el montaje del sensor.
Modelando el cuello de botella de 8000Hz (8K)
Al hablar de tasas de sondeo de 8000Hz, las matemáticas no perdonan. Un ratón de 1000Hz tiene un intervalo de 1.0ms, mientras que un ratón de 8000Hz opera a un intervalo de 0.125ms. A esta frecuencia, los cuellos de botella del sistema se hacen evidentes.
- Procesamiento IRQ: El cuello de botella a 8K es el procesamiento de la solicitud de interrupción (IRQ). Esto exige el rendimiento de la CPU de un solo núcleo.
- Topología USB: Recomendamos encarecidamente no usar hubs USB ni conectores frontales del gabinete para dispositivos 8K. El ancho de banda compartido y el mal blindaje causan pérdida de paquetes. Siempre use puertos directos de la placa base (E/S trasera).
- Sincronización de movimiento: A 8000Hz, la sincronización de movimiento añade un retraso de aproximadamente 0.0625ms (la mitad del intervalo de sondeo), que es efectivamente insignificante comparado con el retraso de ~0.5ms a 1000Hz.
Duración de la batería vs. rendimiento: la compensación técnica
Para periféricos inalámbricos, el mecanizado de alta calidad a menudo oculta la realidad del consumo de energía. Modelamos las compensaciones entre el tiempo de funcionamiento de la batería y las frecuencias de sondeo para ayudar a los usuarios conscientes del valor a decidir cuándo exigir más a su hardware.
Modelado de escenarios: análisis de tiempo de funcionamiento inalámbrico
Basado en perfiles de energía estándar para el SoC Nordic nRF52840, estimamos el impacto de las frecuencias de sondeo en una batería de 300 mAh.
| Frecuencia de sondeo | Consumo total de corriente (mA) | Tiempo estimado de funcionamiento (horas) | Impacto en la longevidad |
|---|---|---|---|
| 1000 Hz | 7 | ~36 | Uso estándar |
| 4000 Hz | 19 | ~13 | Reducción del 63% |
| 8000 Hz | ~28* | ~9* | Solo para entusiastas |
| *Estimado basado en la escala de ciclos de trabajo de radio. |
Resumen lógico: Nuestro modelo en tiempo real usa descarga lineal (Tiempo = Capacidad × Eficiencia / Corriente). Asumimos una batería de 300 mAh con 85% de eficiencia de descarga. Para un jugador que usa 4000 Hz en sesiones diarias de 8 horas, necesitaría cargar cada 1.6 días frente a 4.5 días a 1000 Hz.
Disparo rápido y latencia del Efecto Hall
Más allá del chasis, la tecnología interna—específicamente los interruptores de Efecto Hall (HE)—ofrece una ventaja medible sobre los interruptores mecánicos tradicionales. Al eliminar el punto físico de "reinicio", los interruptores HE permiten la funcionalidad de "Disparo rápido".
Calculamos la ventaja de latencia para un jugador competitivo de ritmo con una velocidad rápida de levantamiento de dedo (~150 mm/s):
- Interruptor mecánico: ~13.3 ms (5ms de recorrido + 5ms de rebote + 3.3ms de reinicio).
- Efecto Hall (Disparo rápido): ~5.7 ms (5ms de recorrido + 0.7ms de reinicio).
- Ventaja neta: ~7.6 ms por pulsación.
Esta ventaja de ~8 ms es muy perceptible en juegos donde las ventanas de tiempo están entre 10-30 ms. Sin embargo, esta precisión solo es útil si las tolerancias del teclado y la consistencia de las separaciones se mantienen mediante un trabajo CNC de alta calidad. Una placa interna deformada debido a un mecanizado apresurado puede causar una activación inconsistente en diferentes teclas.
Normas de cumplimiento y regulación
Al evaluar una marca como Attack Shark, es esencial verificar que el alto rendimiento por dólar no comprometa la seguridad. Las bases de datos autorizadas proporcionan un historial documental para la integridad del hardware.
- Conformidad inalámbrica: Puede verificar los informes de pruebas de radiofrecuencia (RF) a través de la Búsqueda de FCC ID usando códigos de concesionario como 2AZBD. Estos informes incluyen fotos internas que confirman la calidad del PCB y el blindaje de la antena.
- Seguridad de la batería: Todos los periféricos alimentados por ion de litio deben cumplir con los estándares de prueba UN 38.3 para un transporte seguro.
- Seguridad química: Para los mercados de la UE, el cumplimiento con REACH SVHC asegura que los materiales usados en el chasis y las teclas estén libres de sustancias peligrosas.
Método y Suposiciones: Cómo Modelamos Esto
Para garantizar transparencia, se usaron los siguientes parámetros para nuestros cálculos de rendimiento y duración de batería. Este es un modelo de escenario, no un estudio de laboratorio controlado.
| Parámetro | Valor | Unidad | Justificación/Fuente |
|---|---|---|---|
| Capacidad de la batería | 300 | mAh | Típico para ratones inalámbricos ligeros |
| Eficiencia de descarga | 0.85 | proporción | Pérdida estándar en conversión DC-DC |
| Consumo del sensor (PAW3395) | 1.7 | mA | Hoja de datos oficial de PixArt |
| Velocidad de levantamiento del dedo | 150 | mm/s | Estimado a partir de juego con alta APM |
| Distancia de reinicio (HE) | 0.1 | mm | Configuración típica de "Disparo Rápido" |
Condiciones de frontera:
- El tiempo de funcionamiento de la batería excluye efectos de envejecimiento y temperatura.
- El modelo de latencia asume una velocidad de levantamiento constante; la velocidad real varía según el estilo de agarre.
- La evaluación de calidad CNC se basa en patrones de profesionales de bancos de reparación y modding.
Realizando la Evaluación Final
Un trabajo CNC de alta calidad y que requiere tiempo tendrá un acabado satinado uniforme o cepillado fino incluso en áreas ocultas. Esto refleja una programación cuidadosa, herramientas afiladas y múltiples pasadas de acabado. Mientras que un exterior perfectamente espejado puede ocultar un trabajo interno apresurado con líneas de paso visibles y desgarros, estas imperfecciones importan para la adhesión a largo plazo del anodizado y la rigidez estructural.
Como entusiasta orientado al valor, tu objetivo no es necesariamente encontrar un acabado espejo en todas partes—eso sería prohibitivamente caro. En cambio, busca la ausencia de "errores": sin vibraciones en las paredes, sin rebabas en los agujeros y trayectorias de herramienta consistentes. Estos son los indicadores de un fabricante que respeta el proceso de ingeniería tanto como la hoja de especificaciones de marketing.
Para más información sobre cómo mantener la integridad de tus periféricos metálicos, consulta nuestra guía sobre limpieza de aluminio anodizado.
Aviso legal: Este artículo es solo para fines informativos. Modificar o desmontar tus periféricos puede anular tu garantía. Siempre consulta la documentación oficial de soporte antes de realizar inspecciones internas.
