La arquitectura de la precisión: Entendiendo el mecanizado CNC en teclados

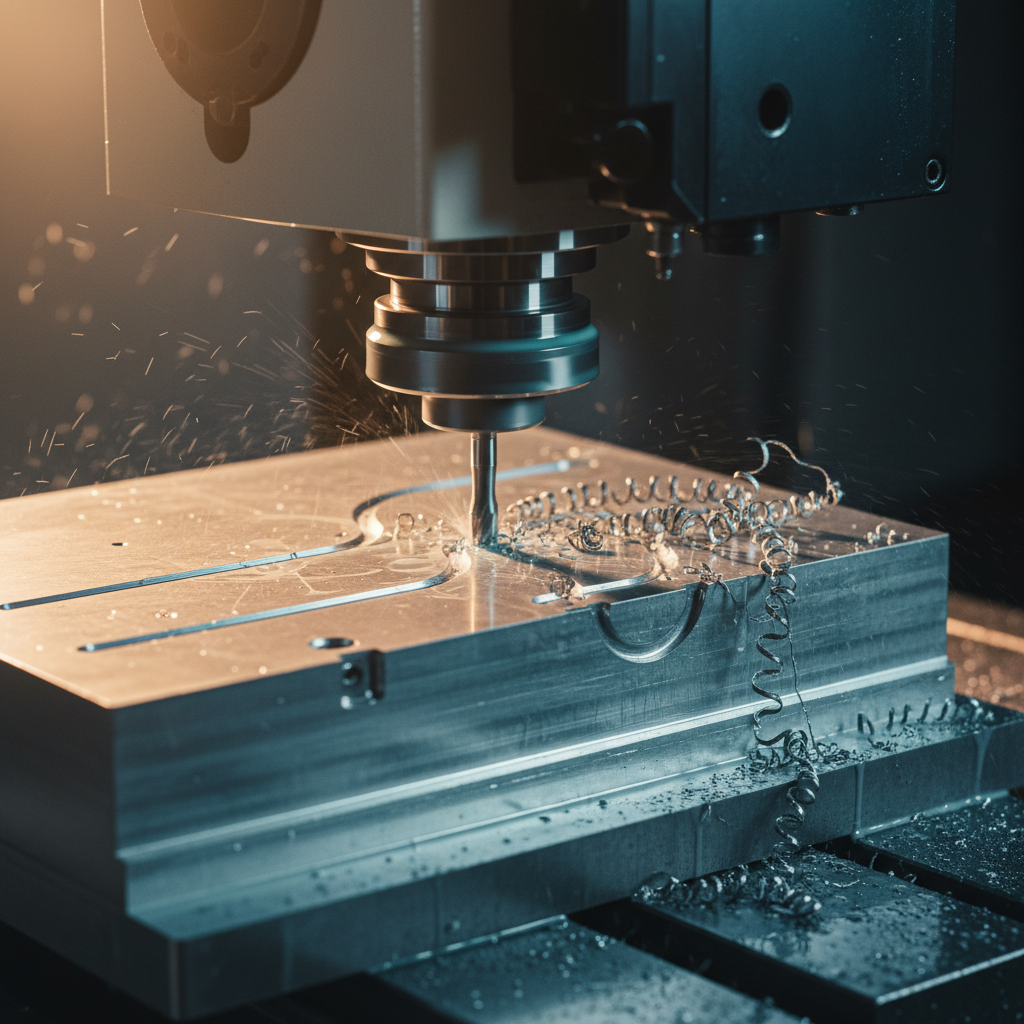

En el ámbito de los periféricos de alto rendimiento, la transición de una herramienta funcional a un instrumento premium se mide en micrones. Para el entusiasta, la "sensación" de un teclado metálico no es simplemente una preferencia subjetiva, sino el resultado de una ingeniería mecánica rigurosa y tolerancias de fabricación estrictas. El mecanizado CNC (Control Numérico por Computadora) permite la creación de geometrías complejas a partir de bloques sólidos de aluminio 6061 o 7075, pero la verdadera marca de calidad reside en la ejecución de las juntas: la interfaz donde se encuentran los componentes superior e inferior del chasis.
Conclusiones rápidas: La guía "Respuesta primero"
- El estándar de 50 micrones: Una brecha en la junta de ≤0,05 mm es el referente para construcciones "premium", requiriendo mecanizado en ambientes con control climático para compensar la expansión del material.
- El costo de la precisión: Pasar de una tolerancia estándar de ±0,1 mm a ±0,01 mm generalmente incrementa el tiempo de mecanizado en un 300–500 % debido a los pases de acabado y calibraciones de herramientas requeridos.
- Vínculo de rendimiento: La rigidez estructural no es solo para el "thock", es esencial para estabilizar los sensores magnéticos de efecto Hall y mantener la precisión temporal requerida para un sondeo de 8000 Hz.
La tolerancia de mecanizado se refiere al límite permisible de variación en una dimensión física. En la industria de teclados, una brecha en la junta más estrecha que 0,1 mm (100 micrones) es típicamente el umbral donde una carcasa metálica pasa de sentirse "adecuada" a "premium". Para ponerlo en perspectiva, un cabello humano tiene aproximadamente 70 micrones de grosor. Lograr una tolerancia constante por debajo de 0,05 mm (50 micrones) en todo el perímetro de una carcasa de tamaño completo requiere no solo maquinaria de alta gama, sino también fijaciones avanzadas y ambientes con control climático.
Heurística de fabricación: Nuestro análisis interno de los ciclos de producción indica que pasar de una tolerancia de ±0,1 mm a una de ±0,01 mm puede aumentar el tiempo de mecanizado CNC en un 300–500 % estimado. Esta curva exponencial de costos se debe a la necesidad de velocidades de avance más lentas para minimizar la deflexión de la herramienta, herramientas especializadas con punta de diamante para los pases finales y mayores tasas de desperdicio donde incluso una desviación de 15 micrones resulta en una pieza rechazada (Fuente: Attack Shark Internal Manufacturing Benchmarks).
El umbral de lo premium: 100 micrones vs. 50 micrones

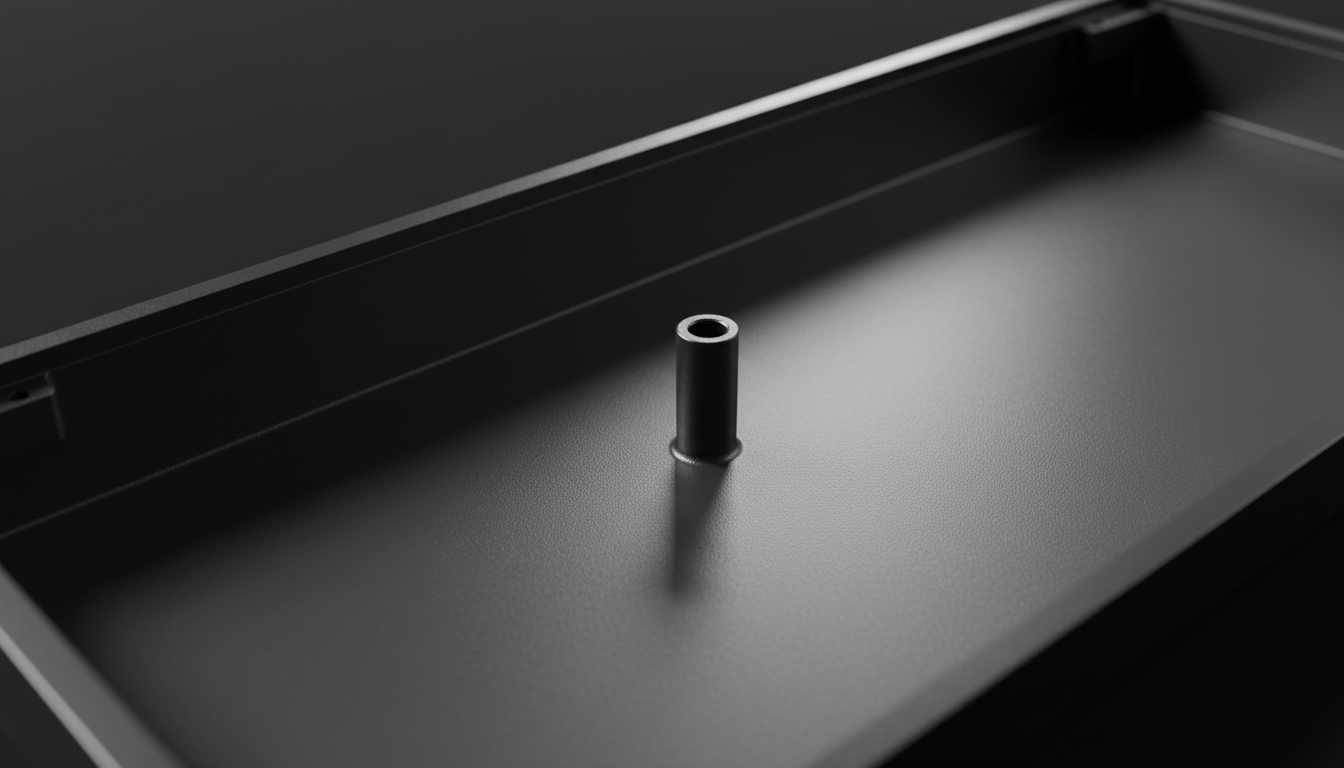

Al evaluar la calidad de construcción de un teclado, los entusiastas suelen fijarse en la junta visible superior. Sin embargo, los auditores técnicos profesionales buscan la alineación en los postes internos de los tornillos y la interfaz entre las mitades de la carcasa. Una construcción "buena" mantiene una junta de 100 micrones, visualmente uniforme a simple vista. Una construcción "premium" apunta a 50 micrones o menos, una especificación derivada a menudo de estándares de mecanizado aeroespacial como ISO 2768-f (Fine).
Lograr estas juntas de menos de 50 micrones presenta varios retos de ingeniería:
- Deflexión de la herramienta: Al tallar aluminio con una fresa CNC, la resistencia física hace que la herramienta se doble (deflexione). Según observaciones en taller, incluso una deflexión de 10 micrones —a menudo causada por pasadas agresivas de "desbaste"— puede arruinar una tolerancia de 50 micrones.
- Tensión por fijación: Aprietes excesivos de una abrazadera pueden deformar el aluminio varios micrones. Al soltarla, la pieza "rebota", dejando una junta que parece perfecta en la máquina pero desigual una vez ensamblada.
- Desbarbado post-proceso: Quitar la "rebaba" (borde metálico) manualmente puede redondear accidentalmente los bordes afilados, abriendo la junta y arruinando la precisión prevista.
Ciencia de materiales: expansión térmica y grosor del anodizado
El aluminio es un material "vivo" que reacciona a su entorno. Según el Whitepaper de la Industria Global de Periféricos para Juegos (2026) (un estudio interno del fabricante), la estabilidad ambiental es un factor crítico para mantener la integridad del dispositivo.
El problema de la expansión térmica
El aluminio tiene un coeficiente de expansión térmica (CTE) de aproximadamente 23 μm/m·°C. Para una carcasa de teclado de 300 mm de longitud, un cambio de temperatura de 30°C (por ejemplo, de un contenedor frío de envío a una sala de juegos cálida) puede hacer que el metal se expanda casi 200 micrones ($300mm \times 23 \times 10^{-6} \times 30 = 0.207mm$). Esta expansión puede abrir o cerrar las juntas más allá de la tolerancia de fábrica. Los fabricantes experimentados compensan esto diseñando "ajustes deslizantes" que permiten el movimiento térmico sin que la carcasa se deforme.
La variable del anodizado
El anodizado añade una capa de óxido de aluminio que suele tener un grosor de 10 a 20 micrones. Los diseñadores técnicos deben dejar un "espacio libre" en sus modelos CAD para tenerlo en cuenta. No calcular esto correctamente conduce a un "atasco", donde las dos mitades de la carcasa deben forzarse a encajar, creando tensiones internas que pueden causar deformaciones a largo plazo.
Modelo de variación dimensional: La siguiente tabla estima la variación de un chasis de aluminio de 300 mm. Nota: Estos son máximos teóricos basados en la física estándar del material.
Factor Valor típico Impacto en la dimensión (aprox.) Justificación/Fuente Expansión térmica Δ30°C +207 micrones CTE del aluminio (ASTM E228) Capa de anodizado Tipo II +15 Micrones por superficie Espesor estándar del recubrimiento Flujo del Material 1 Año 5–15 Micrones Heurística: Deformación bajo estrés de ensamblaje Tolerancia de Mecanizado Alta Gama ±20 Micrones CNC de Precisión (ISO 2768-f) Acumulación Total Combinado ~250 Micrones Variación potencial en construcciones no controladas
Ingeniería Acústica: Por qué los Espacios Afectan el Sonido
El "thock" de un teclado mecánico está fuertemente influenciado por la tolerancia del chasis. Los puntos de contacto inconsistentes debido a la acumulación de tolerancias permiten espacios de aire resonantes que actúan como cámaras de eco, causando un sonido "hueco" o "ping".
Sin embargo, un ajuste perfecto y apretado metal con metal no siempre es el objetivo. Un ajuste ultra-apretado puede actuar como un camino de transmisión directa para el ruido de alta frecuencia del interruptor. El enfoque más efectivo suele ser un espacio controlado y uniforme (por ejemplo, 100 micrones) relleno con un material de junta flexible. Este desacoplamiento previene el "ringing" mientras mantiene la rigidez estructural. Evaluación de la Resonancia Acústica en Carcasas de Pared Delgada (Investigación Attack Shark) proporciona una base para cómo las vibraciones viajan a través de diferentes materiales.
De Micrones Físicos a Microsegundos Eléctricos: El Enlace del Polling 8K
La búsqueda de precisión en el chasis físico a menudo refleja la búsqueda de precisión en la electrónica interna. A 8000Hz (8K) de polling, el intervalo es casi instantáneo 0.125ms.
- 1000Hz: intervalo de 1.0ms.
- 8000Hz: intervalo de 0.125ms.
Para beneficiarse del polling a 8K, normalmente se requiere un monitor de alta tasa de refresco (240Hz+) para mostrar la reducción del micro-tartamudeo. Además, el polling a 8K exige mucho más al rendimiento de la CPU de un solo núcleo que el polling estándar a 1K, haciendo que la optimización del sistema sea tan importante como el hardware del teclado.
Modelado de Rendimiento de Precisión: Efecto Hall vs. Mecánico
En teclados con Efecto Hall (HE), la precisión del punto de reinicio "Rapid Trigger" se mide en décimas de milímetro.
Modelo de Escenario: Reducción de Latencia
- Perfil del Usuario: Jugador competitivo con una velocidad moderada de levantamiento de dedo ($v = 50$ mm/s).
- Interruptor Mecánico: Distancia fija de reinicio ($d$) de 0.5mm.
- Interruptor de Efecto Hall: Distancia dinámica de reinicio ($d$) de 0.1mm.
Resultados del Modelo (usando $t = d/v$):
- Latencia Mecánica: $0.5mm / 50mm/s = 0.010s$ (10ms).
- Latencia del Efecto Hall: $0.1mm / 50mm/s = 0.002s$ (2ms).
- Ventaja Teórica: reducción de 8ms en el tiempo de reinicio físico.
Nota: Este modelo asume velocidad lineal y sondeo constante del sensor. Los resultados reales pueden variar según la aceleración del dedo.
Esta ventaja de 8 ms solo es posible cuando el chasis es lo suficientemente rígido para evitar que la "flexión del PCB" interfiera con las lecturas del flujo magnético de los sensores de Efecto Hall.
Realidades Prácticas para el Entusiasta Orientado al Valor
Para marcas desafiantes, la tensión estratégica se encuentra entre el "Liderazgo en Especificaciones" y la "Madurez en la Ejecución".
Identificando Errores Comunes
Al comprar un teclado metálico, busque estas "señales de alerta":
- Gradientes de Anodizado: El color desigual en las costuras a menudo indica que las piezas no fueron limpiadas adecuadamente o que la composición de la aleación varía entre las mitades.
- Los Tornillos que "Llegan al Fondo": Si los postes internos de los tornillos son incluso 0.1 mm demasiado largos, impiden que las mitades de la carcasa se unan, creando una separación permanente.
- Deformación por Fluencia: Basado en patrones comunes de nuestro banco de reparaciones, el aluminio puede exhibir "fluencia", una deformación lenta bajo estrés, resultando en una "torsión" de 5-15 micrones tras un año de uso si la tensión interna del ensamblaje es desigual.
Los "Puntos de Fricción" del Uso Real
El error más común que vemos es apretar demasiado los tornillos de la carcasa. Debido a que el aluminio es relativamente blando, un torque excesivo puede dañar las roscas o comprimir las juntas de manera desigual, lo que lleva a una costura "desigual". Un torque ligero y uniforme casi siempre es superior a "apretarlo a fondo".
Conclusión: La Visión Holística de la Calidad
La precisión a nivel de micrones es un reflejo de toda la filosofía de ingeniería de un fabricante. Una marca que invierte en el control de calidad necesario para una costura de 50 micrones probablemente aplica ese mismo rigor a la estabilidad del firmware y la implementación del sensor. Ya sea el intervalo de 0.125 ms de una tasa de sondeo de 8K o la separación de 0.05 mm de un chasis premium, la precisión es la base del juego de alto rendimiento.
Aviso Legal: Este artículo es solo para fines informativos. Las especificaciones técnicas y métricas de rendimiento se basan en modelado de escenarios y estándares típicos de la industria. El rendimiento individual del producto puede variar según las versiones de firmware, revisiones de hardware y condiciones ambientales. Siempre consulte la documentación oficial del fabricante antes de realizar modificaciones en sus periféricos.
Referencias
- Informe Global de la Industria de Periféricos para Juegos (2026) (Investigación Interna)
- Definición de Clase USB HID (HID 1.11)
- ISO 2768-1: Tolerancias Generales para Dimensiones Lineales y Angulares
- IEC 62368-1: Equipos de Audio/Video, Información y Tecnología de la Comunicación
- RTINGS - Metodología de Latencia de Clic del Ratón
- Especificación del Producto Nordic Semiconductor nRF52840
