Los sensores ópticos modernos son maravillas de la microingeniería, capaces de capturar miles de imágenes de superficie por segundo para traducir el movimiento físico en precisión digital. Sin embargo, incluso los sensores más avanzados, como el PixArt PAW3395 o el de alto rendimiento PAW3950MAX, no operan en el vacío. Su eficacia está fundamentalmente ligada a la superficie que navegan. La calibración de superficie es el proceso de optimizar el funcionamiento de un sensor para la textura, reflectividad y tejido específicos de una alfombrilla. Sin esta alineación, los jugadores pueden experimentar "jitter"—microtartamudeos causados por la interpretación errónea de irregularidades en la superficie por parte del sensor—o una distancia de levantamiento (LOD) inconsistente.
Resumen ejecutivo: Calibración de un vistazo
- Objetivo principal: Eliminar el "jitter" mapeando los patrones del tejido de la alfombrilla.
- DPI recomendado: Mínimo 1.150 DPI para pantallas 1440p para mantener una granularidad de entrada 1:1.
- Requisito de sondeo 8K: Debe mantener al menos 10 IPS a 800 DPI para saturar una señal de 8000 Hz.
- Verificación de LOD: Use la "Prueba CD" (grosor estándar de 1,2 mm) para verificar la configuración del software.
- Lista rápida: Superficie limpia → Movimiento circular de calibración → Prueba manual de LOD → Conexión trasera de E/S.
Como se destaca en el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), la industria se está orientando hacia firmware "consciente de la superficie" que ajusta dinámicamente la iluminación y las tasas de fotogramas según el sustrato de seguimiento. Específicamente, la Sección 4.2 del libro blanco señala que la lógica adaptativa de la tasa de fotogramas puede reducir la latencia de entrada hasta en un 15 % en textiles no uniformes. Para el jugador orientado al bricolaje, entender la mecánica de esta interacción es la diferencia entre una especificación de hardware en bruto y un rendimiento en el mundo real.
El mecanismo del seguimiento óptico y la interacción con la superficie
Los sensores ópticos funcionan como cámaras de alta velocidad. Iluminan la superficie con un LED o láser y capturan la luz reflejada a través de una lente. El Procesador Digital de Señales (DSP) interno luego analiza las diferencias entre imágenes sucesivas para calcular la dirección y distancia del movimiento.
Cuando un sensor se mueve sobre una alfombrilla estándar, "ve" las sombras que proyecta el tejido de la tela. Si el tejido es irregular o la alfombrilla está sucia, el DSP puede tener dificultades para encontrar puntos de referencia consistentes, lo que conduce a errores de seguimiento. La calibración de superficie mitiga esto al permitir que el sensor "mapee" las características específicas de la alfombrilla, ajustando su ganancia y sensibilidad internas para ignorar valores atípicos en los datos de la superficie.
Dinámica del material: superficies de tela vs. duras vs. vidrio
El entorno de rastreo varía significativamente entre diferentes materiales. Cada uno requiere un enfoque distinto para la calibración del sensor.
1. Alfombrillas de tela e híbridas
Las alfombrillas de tela siguen siendo el estándar para juegos tácticos FPS debido a su alta fricción y poder de detención. Sin embargo, el tejido textil es inherentemente no uniforme. En alfombrillas de tela revestida, la calibración es muy efectiva para reducir la vibración causada por patrones irregulares del tejido. Al entrenar al sensor en la "huella digital" específica del tejido, el firmware puede filtrar el ruido que de otro modo se manifestaría como un cursor tembloroso.
2. Alfombrillas duras y de fibra de carbono
Las superficies duras, incluyendo la fibra de carbono seca genuina, ofrecen una superficie texturizada con fricción equilibrada. Estos materiales generalmente proporcionan un rastreo casi uniforme a lo largo de los ejes X y Y. Según la Definición de Clase USB HID (HID 1.11), mantener una tasa de reporte estable depende en gran medida de la capacidad del sensor para mantener altas puntuaciones de "calidad de superficie" (SQUAL). Las alfombrillas duras típicamente generan puntuaciones SQUAL más altas que las de tela debido a su rigidez estructural y reflexión especular predecible.
3. Alfombrillas de vidrio templado
Las superficies de vidrio presentan un desafío único. Aunque son ultra lisas, muchos sensores tienen dificultades con la falta de microtextura en el vidrio puro. Las alfombrillas avanzadas de vidrio utilizan texturas nano-micrograbadas para proporcionar la retroalimentación necesaria al sensor. Un error común en el vidrio es que la calibración a veces puede introducir aceleración negativa si el firmware no está optimizado para entornos de baja fricción y alta reflectividad.
| Tipo de superficie | Uniformidad de textura | Necesidad de calibración | Riesgo principal |
|---|---|---|---|
| Tela estándar | Moderado | Alto | Vibración inducida por el tejido |
| Híbrido/Revestido | Baja | Esencial | Fricción inconsistente en X/Y |
| Fibra de carbono | Alto | Recomendado | Saturación del sensor |
| Vidrio templado | Muy Alto | Opcional/Especializado | Aceleración negativa |
Métricas de Rendimiento: Dependencias de LOD y Tasa de Sondeo
La calibración de la superficie está inextricablemente ligada a dos métricas críticas de rendimiento: Distancia de Levantamiento (LOD) y Tasa de Sondeo.
Comprendiendo la Distancia de Levantamiento (LOD)

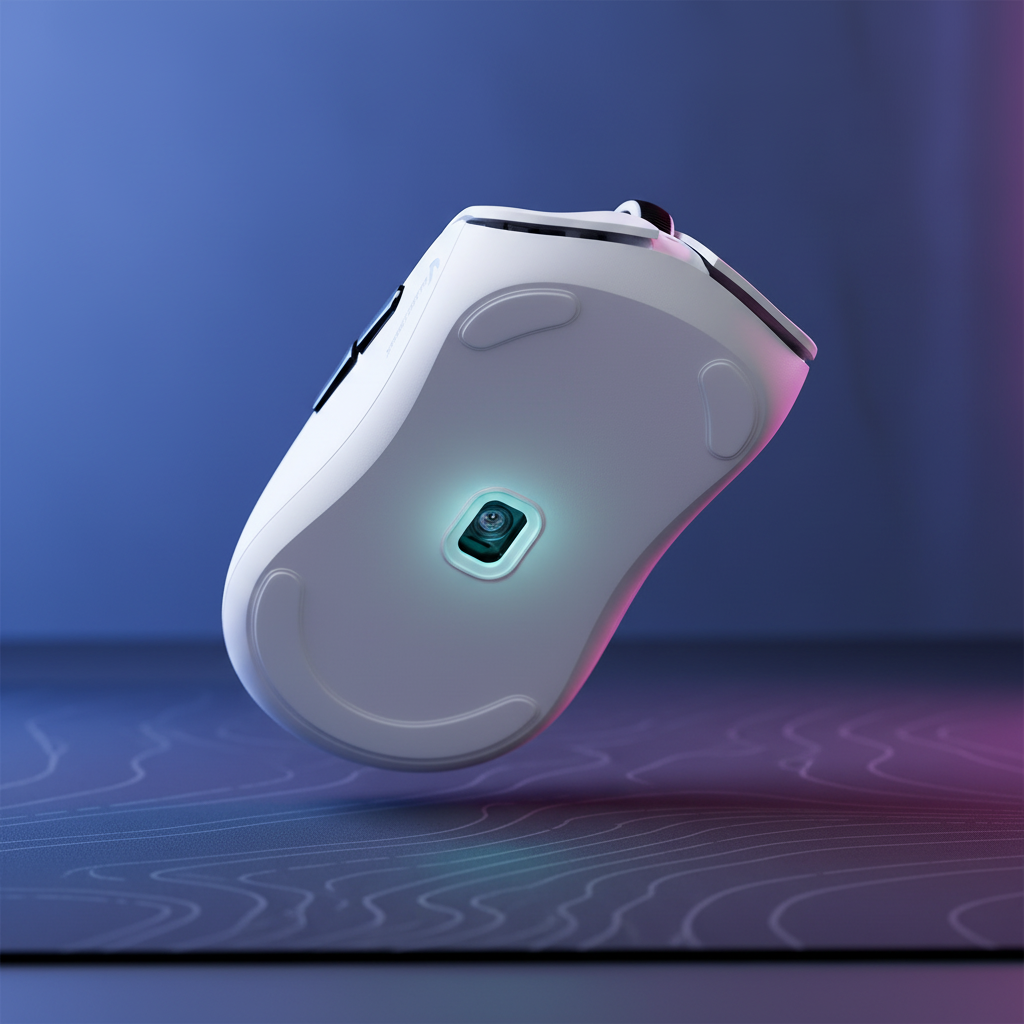

LOD es la altura a la que el sensor deja de rastrear cuando se levanta el ratón. Para jugadores de baja sensibilidad que frecuentemente "reinician" la posición del ratón, un LOD bajo (típicamente <1.0mm) es vital para evitar movimientos no intencionados del cursor durante el levantamiento. Según la investigación sobre Distancia de Levantamiento del Ratón (LOD), la capacidad del sensor para mantener un LOD constante está directamente afectada por la reflectividad de la superficie.
Método de Verificación (La Prueba del CD): Para verificar tu LOD, coloca un Disco Compacto estándar (grosor 1.2mm) bajo la parte trasera del ratón. Si el sensor aún rastrea, tu LOD es mayor a 1.2mm. La calibración permite que el sensor normalice su umbral de "apagado" sin importar si está sobre una tela oscura que absorbe luz o una alfombrilla dura brillante y reflectante.
El Cuello de Botella de Sondeo a 8000Hz (8K)
Los ratones modernos de alta especificación suelen tener tasas de sondeo de 8000Hz, proporcionando un tiempo de respuesta de 0.125ms. Sin embargo, para saturar este ancho de banda, el sensor debe proporcionar datos extremadamente limpios.
La Fórmula de Saturación 8K:
Para generar suficientes puntos de datos para una tasa de reporte de 8000Hz, el requisito matemático es:
Tasa de Sondeo (Hz) / DPI = Velocidad Requerida (IPS)
- A 800 DPI, debes mover el ratón a 10 IPS (pulgadas por segundo) para proporcionar un conteo por sondeo.
- A 1600 DPI, la velocidad requerida baja a 5 IPS. La calibración de superficie asegura que los datos generados durante estos movimientos estén libres de "ruido", previniendo cuellos de botella en el procesamiento IRQ (Solicitud de Interrupción) en la CPU.
La Guía de Optimización DIY: Calibración Paso a Paso
Para maximizar el potencial de tu hardware, sigue este flujo de trabajo estructurado de calibración.
1. Preparación de la Superficie
- Limpia la Alfombrilla: Asegúrate de que el área de seguimiento esté libre de polvo y aceites.
- Selecciona una Sección Nueva: Realiza la rutina en el área más usada de la alfombrilla para tener en cuenta el desgaste menor.
2. La Rutina de Calibración
- Control de Movimiento: Usa movimientos circulares lentos y constantes. Movimientos rápidos pueden confundir el algoritmo de mapeo.
- Cobertura: Mueve el ratón en un patrón de ocho a lo largo de la zona principal de juego durante al menos 10 segundos.
- Ajuste de LOD: Después de la calibración, realiza la "Prueba del CD". Si rastrea a 1.2mm, baja el LOD en el software a la configuración "Bajo" o "1mm".
3. Cálculo de DPI para Pantallas de Alta Resolución
La precisión del seguimiento también depende de la resolución de la pantalla. Para un jugador competitivo en una pantalla 1440p (2560px de ancho), calculamos el DPI mínimo para evitar el "salto de píxeles" (donde un solo conteo de movimiento resulta en un salto de varios píxeles). Usando la fórmula (Resolución Horizontal / Espacio Físico del Ratón en Pulgadas), se recomienda un mínimo de 1,150 DPI para usuarios con un rango de "flick" de 2 pulgadas para mantener una granularidad subpíxel.
Análisis de escenarios: Optimización para diferentes perfiles de usuario
Escenario A: El profesional táctico de FPS (alfombrilla de tela, baja sensibilidad)
- Estrategia: Establezca un LOD bajo (1mm). Realice una calibración agresiva de la superficie para suavizar el tejido de la tela. Use 1000Hz o 2000Hz para equilibrar la duración de la batería con la capacidad de respuesta.
Escenario B: El especialista en seguimiento (alfombrilla de vidrio, alta resolución)
- Estrategia: Use un DPI más alto (1600+) para satisfacer los requisitos de resolución y saturar tasas de sondeo más altas. En vidrio, la calibración debe usarse con precaución; si ocurre aceleración negativa, vuelva al perfil de alto rendimiento "Predeterminado" del sensor.
Gestión de energía y limitaciones técnicas
La optimización de alto rendimiento conlleva compromisos tangibles. Al operar a una tasa de sondeo de 4000Hz, el consumo total del sistema (Sensor + MCU + RF) puede alcanzar aproximadamente 35-38mA.
Duración estimada de la batería:
Para una celda estándar de 500mAh: 500mAh / 37.5mA = ~13.3 horas.
Esto representa una reducción significativa en comparación con las ~60+ horas típicas de operación a 1000Hz (que consume ~8mA).
Además, según las directrices de Autorización de Equipos FCC para dispositivos inalámbricos de 2.4GHz, la integridad de la señal es muy sensible a interferencias. Los usuarios deben conectar los receptores de alta tasa de sondeo directamente a los puertos I/O traseros. Usar hubs USB o conectores frontales puede introducir pérdida de paquetes, anulando los beneficios de la calibración.
Mantenimiento y consistencia a largo plazo
- Efectos de la humedad: En alfombrillas de tela, la humedad cambia el coeficiente de fricción. Recalibre durante los cambios estacionales si el seguimiento se siente "turbio".
- Desgaste de los pies de PTFE: A medida que se desgastan los pies del ratón, la distancia a la superficie cambia. Si reemplaza sus patines, debe recalibrar el sensor.
- Limpieza de la lente del sensor: Use aire comprimido para limpiar el pozo del sensor. Un solo cabello puede causar "deslizamientos" que la calibración del software no puede corregir.
Aviso: Este artículo es solo para fines informativos. Los resultados de rendimiento pueden variar según las configuraciones individuales de hardware, el software del sistema y las condiciones ambientales. Los valores cuantitativos como la duración de la batería y los umbrales de DPI son estimaciones basadas en condiciones estándar de pruebas de laboratorio (entorno libre de interferencias de 2.4GHz, capacidad de batería de 500mAh).
