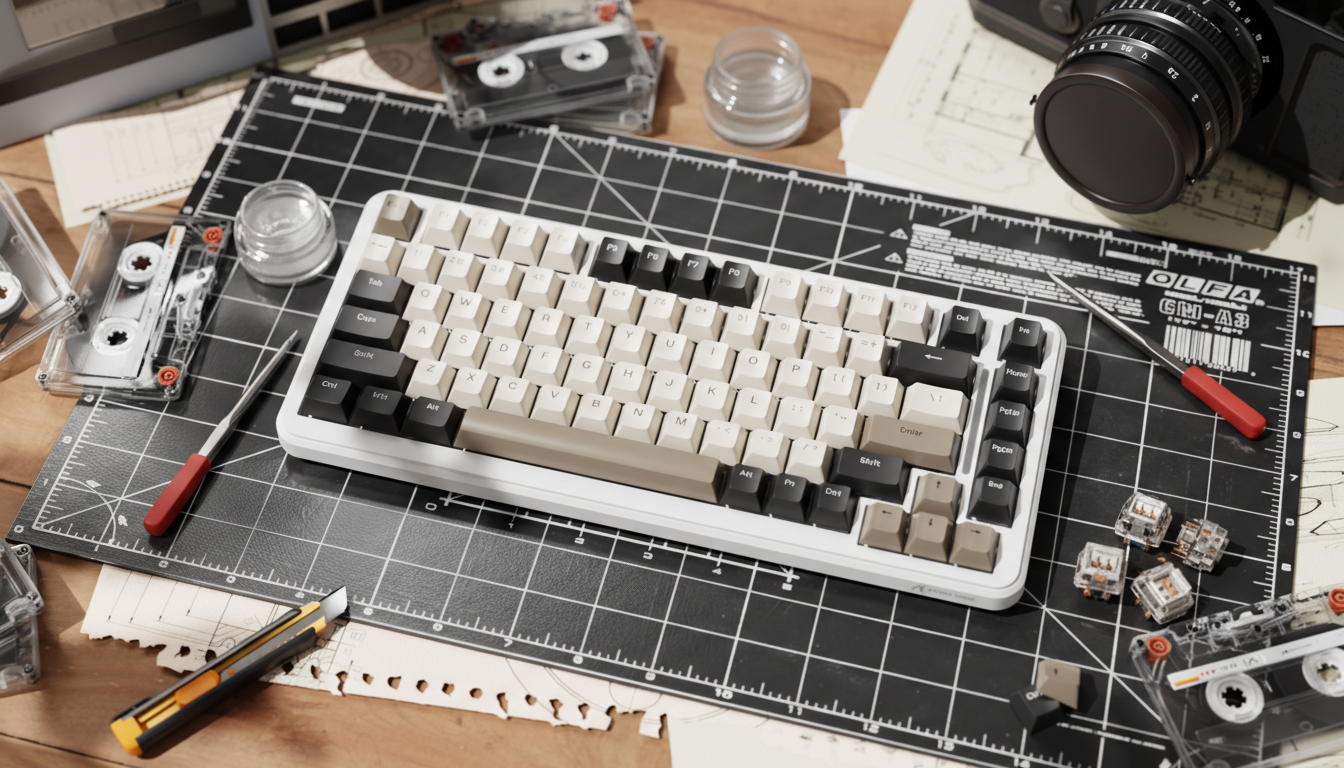

La realidad de la clasificación de 100 ciclos
En el mundo de los teclados mecánicos económicos, la característica de "intercambio en caliente" (hot-swap) es a menudo el principal argumento de venta para los entusiastas del bricolaje. Sin embargo, una especificación técnica frecuentemente oculta en las hojas de datos —el límite de 100 ciclos— a menudo causa una alarma innecesaria o, por el contrario, una peligrosa confianza excesiva. En nuestros bancos de reparación, hemos visto que este número rara vez es una fecha de caducidad estricta, sino más bien un punto de referencia para el estrés mecánico bajo condiciones de laboratorio específicas.
Según la hoja de datos del zócalo Kailh hot-swap, un "ciclo" se define como un acoplamiento y desacoplamiento completo (inserción y extracción) de un interruptor. Esto significa que si instalas un conjunto de interruptores y los dejas durante tres años, habrás consumido exactamente cero ciclos de la vida mecánica nominal del zócalo. La clasificación de 100 ciclos es una prueba de estrés de la capacidad del muelle de contacto interno para mantener una resistencia de contacto inferior a 20mΩ.
Resumen lógico: Nuestro análisis de la longevidad del zócalo asume un modelo determinista donde el desgaste mecánico es acumulativo. Distinguimos entre "residencia estática" (tiempo de instalación) y "acción dinámica" (el acto de intercambiar).
Parámetro Rango estimado Unidad Justificación Ciclos nominales 100 Recuento Referencia de laboratorio del fabricante para la tensión del muelle Límite en el mundo real 50 - 150 Recuento Varianza debido a la alineación del usuario y el grosor del pin Fuerza de inserción 30 - 55 N Tolerancias estándar de interruptores compatibles con MX Resistencia de contacto < 100 mΩ Umbral para la integridad de la señal a 1000Hz+ Tolerancia al estrés lateral < 1.0 mm Desplazamiento máximo antes de la deformación permanente del zócalo
La física de la falla: Más allá del muelle de láminas
La sabiduría común de la comunidad sugiere que el muelle de láminas dentro del zócalo es lo primero en fallar. En nuestra experiencia, específicamente al auditar placas de circuito impreso (PCB) de nivel básico, el punto de falla principal es en realidad la unión de soldadura que ancla el zócalo a la PCB.
1. Fatiga de la soldadura y aleaciones frágiles
Las placas de bajo presupuesto a menudo priorizan la reducción de costes en la lista de materiales (BOM). Esto a menudo resulta en el uso de aleaciones de soldadura de menor temperatura o un volumen mínimo de pasta de soldadura. Estas uniones son inherentemente más frágiles. Cada vez que presionas un interruptor en el zócalo, no solo estás accionando un muelle; estás aplicando fuerza descendente y lateral a las almohadillas de la PCB. Con el tiempo, estas micro-tensiones provocan el "levantamiento de la almohadilla" o microfracturas en la soldadura.
2. La "brecha de credibilidad de las especificaciones"
Si bien los zócalos de segunda generación más nuevos de fabricantes como Kailh o Gateron afirman una durabilidad de "decenas de miles" de ciclos, debemos tratarlos como extrapolaciones de laboratorio. Según la guía de PCWorld sobre teclados hot-swap, el salto en la durabilidad a menudo se debe a diseños mejorados de dispositivos de montaje superficial (SMD). Sin embargo, estos zócalos SMD requieren una fabricación significativamente más precisa. Si la máquina de pick-and-place está ligeramente desajustada, o la temperatura del horno de reflujo no está perfectamente perfilada, el zócalo se convierte en una bomba de relojería para el usuario final.
3. Oxidación y fricción de los pines
Un factor no obvio en el desgaste del zócalo es el estado de los pines del interruptor. Los interruptores con pines más gruesos o aquellos que han desarrollado una capa de oxidación requieren una fuerza significativamente mayor para insertarse. Este aumento de la fricción se traduce directamente en tensión lateral en las almohadillas de la PCB. Los constructores experimentados a menudo notan que una inserción "esponjosa" o silenciosa, en lugar de un "clic" distintivo y táctil, es una señal de advertencia de que los pines están raspando las paredes del zócalo, acelerando el desgaste mecánico.
Implicaciones de alto rendimiento: El factor 8000Hz (8K)
Para los jugadores que utilizan periféricos de alta especificación, la integridad física del zócalo hot-swap no se trata solo de longevidad; es un cuello de botella en el rendimiento. Como se describe en el Libro Blanco de la Industria Global de Periféricos para Juegos (2026), las placas modernas de alto rendimiento se están moviendo hacia tasas de sondeo de 8000Hz (8K).
A una tasa de sondeo de 8000Hz, el sistema espera un paquete de datos cada 0.125ms. En este entorno, la fluctuación de la señal causada por una conexión de zócalo floja u oxidada puede provocar la pérdida de entradas o "chatter" (doble pulsación). Si bien una placa de 1000Hz podría tolerar un ligero aumento en la resistencia de contacto, una placa de 8K requiere una continuidad eléctrica casi perfecta para mantener su ventaja competitiva.
Nota Técnica (Estabilidad 8K):
- Intervalo de sondeo: 0.125ms (1 / 8000).
- El cuello de botella de IRQ: El sondeo de 8K estresa el procesamiento de interrupciones de la CPU. Un contacto deficiente del zócalo puede causar señales "ruidosas" que obligan a la CPU a trabajar más para filtrar el "chatter", lo que potencialmente aumenta la latencia del sistema.
- Topología USB: Para un rendimiento 8K, utilice siempre puertos directos de la placa base. Los concentradores USB introducen problemas de ancho de banda compartido que exacerban los problemas causados por los zócalos envejecidos.
Mantenimiento experto: Extendiendo el límite de 100 ciclos
Si estás trabajando con una placa de nivel básico, no tienes que aceptar una vida útil corta. Recomendamos varias heurísticas para proteger tu PCB.
La "prueba del movimiento"
Después de cada 5 a 10 cambios de interruptor, realiza una suave prueba de movimiento. Con un interruptor instalado, muévelo suavemente hacia adelante y hacia atrás. Si detectas algún movimiento en el propio zócalo (no solo en la carcasa del interruptor), es probable que las uniones de soldadura estén empezando a fallar. Esta es tu señal para dejar de cambiarlos o para reforzar las uniones con una nueva gota de soldadura.
Lubricación y limpieza
Para reducir la fricción que causa la tensión lateral, considere aplicar una pequeña gota de DeoxIT Fader Lube en los pines del interruptor cada 15 a 20 ciclos. Esto reduce la oxidación y la fricción, haciendo que la inserción sea más suave y preservando la elasticidad del muelle de contacto interno.
Gestión de la alineación de los pines
La causa más común de fallo catastrófico del zócalo es un pin doblado. Si un pin está incluso ligeramente desalineado, no entrará en el muelle de láminas. En su lugar, presionará contra la carcasa de plástico del zócalo, empujando todo el componente lejos de la PCB. Inspecciona siempre tus interruptores antes de insertarlos; si sientes resistencia, detente inmediatamente.
SMD vs. Through-Hole: La compensación en la reparabilidad
La evolución desde los zócalos de primera generación hasta los diseños más duraderos de segunda generación ha introducido una compensación oculta en la reparabilidad.
| Característica | 1ª Gen (Estilo Through-Hole) | 2ª Gen (Enfoque SMD) |
|---|---|---|
| Durabilidad Nominal | ~100 Ciclos | 10,000+ Ciclos (Nominal) |
| Dificultad de Reparación | Moderada (Pads más grandes) | Alta (Requiere soldadura de precisión) |
| Modo de Fallo | Grietas en la soldadura | Levantamiento de pads / Cizallamiento de componentes |
| Solución para el Usuario Final | Factible con soldador básico | A menudo requiere reparación profesional |
Según la Guía de PCB para Teclados 2026 de MorePCB, aunque los zócalos SMD son técnicamente superiores en durabilidad, son mucho más difíciles de reparar para el usuario promedio si se arranca una almohadilla. Esto crea una paradoja donde la tecnología "mejor" podría, de hecho, llevar a una vida útil total más corta del dispositivo si el usuario carece de habilidades avanzadas de soldadura.
Selección estratégica para el entusiasta de la economía
Para el jugador preocupado por el valor, el objetivo no es necesariamente encontrar el teclado con el mayor número de ciclos nominales, sino encontrar uno que permita un mantenimiento sostenible.
- Prioriza la transparencia: Busca marcas que sean honestas sobre el uso de zócalos estándar en lugar de hacer afirmaciones de "vida infinita" sin datos.
- Presupuesta para la longevidad: Si planeas cambiar los interruptores semanalmente, entiende que una PCB económica es un artículo consumible. Es posible que eventualmente necesites actualizar a interruptores magnéticos o PCBs de gama alta que utilicen diseños de zócalos reforzados.
- Utiliza las herramientas adecuadas: Un extractor de interruptores de alta calidad que aplique una presión vertical uniforme es innegociable. Los extractores de metal baratos y delgados a menudo se resbalan, haciendo que tires del interruptor en ángulo, lo cual es la forma más rápida de destruir un zócalo.
Al comprender las realidades mecánicas del límite de 100 ciclos, puedes pasar de ser un usuario ocasional a un mantenedor experto. La clave del valor no es solo el precio inicial; es la capacidad de mantener ese hardware funcionando a su máximo rendimiento durante años.
Este artículo es solo para fines informativos. Modificar o reparar su teclado puede anular su garantía. Siempre desconecte su periférico de la fuente de alimentación antes de realizar el mantenimiento.
