Ingeniería de la ventaja competitiva: la lógica de los diseños híbridos

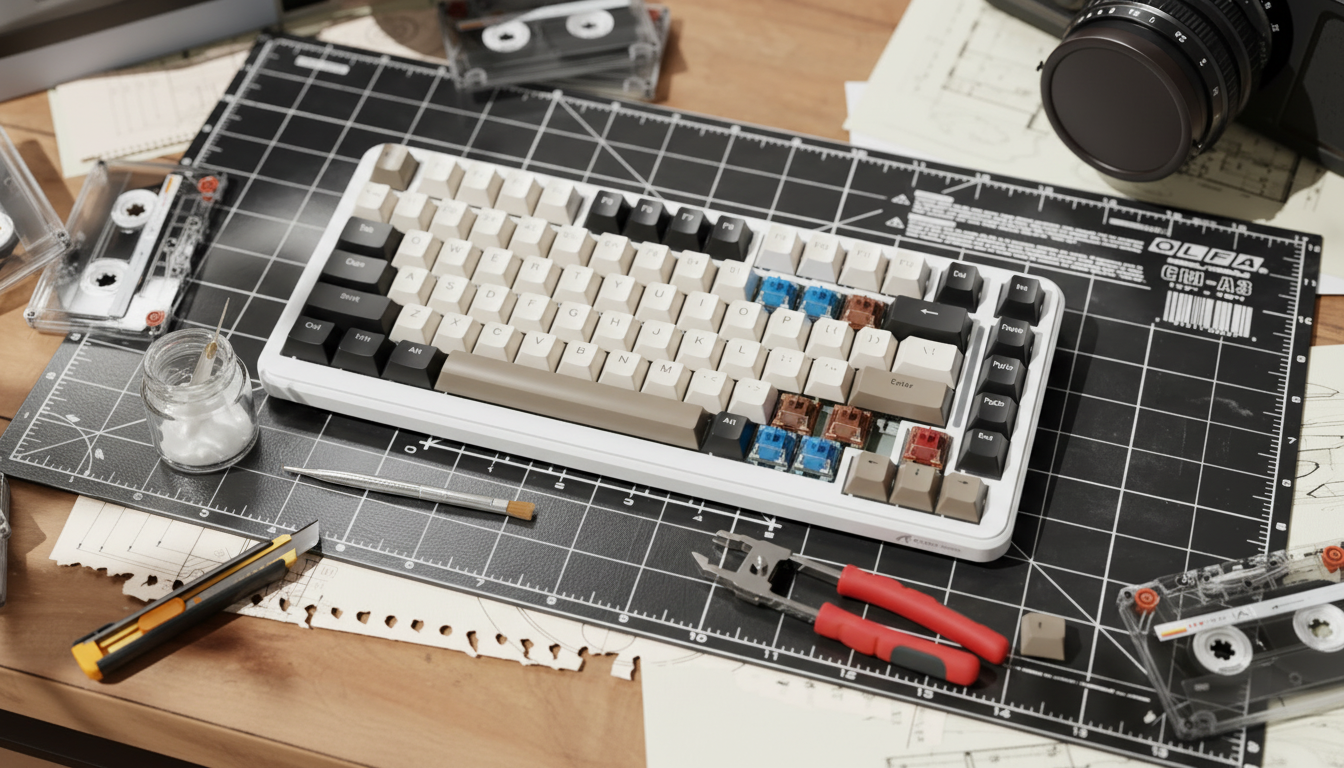

La búsqueda de la configuración óptima del teclado ha cambiado de seleccionar un solo tipo de interruptor a la integración estratégica de tecnologías dispares. Los diseños híbridos—teclados que utilizan tanto interruptores de efecto Hall (magnéticos) como interruptores mecánicos tradicionales—representan la frontera actual para los entusiastas que buscan maximizar el rendimiento competitivo sin sacrificar la utilidad táctil. Este enfoque aborda un compromiso fundamental de ingeniería: las capacidades de reinicio casi instantáneo de los sensores magnéticos frente a la confirmación táctil confiable de las hojas mecánicas.
Al aislar las teclas de movimiento de alta frecuencia para precisión magnética y reservar interruptores mecánicos para modificadores y grupos secundarios, los usuarios pueden crear una herramienta especializada adaptada a entornos de alto APM (acciones por minuto). Sin embargo, la implementación exitosa requiere más que un simple intercambio en caliente; demanda comprensión de diferencias de fuerza, filtrado espectral acústico y los protocolos de firmware subyacentes que gobiernan estas entradas.
La diferencia de rendimiento: latencia de efecto Hall vs. mecánica
El principal motivo para adoptar interruptores magnéticos en un diseño híbrido es la implementación de la tecnología "Rapid Trigger". A diferencia de los interruptores mecánicos, que dependen de una hoja de contacto física y un punto de reinicio fijo (histéresis), los interruptores de efecto Hall usan un imán y un sensor para medir la posición precisa del vástago.
Nuestro modelado de escenario para un competidor profesional de FPS revela una ventaja significativa en latencia. Para un jugador con una velocidad de levantamiento del dedo de aproximadamente 150 mm/s, la transición de un interruptor mecánico estándar a un interruptor magnético con Rapid Trigger produce una reducción de latencia de ~7.7ms.
Comparación de latencia de entrada (modelo de escenario)
| Métrica | Interruptor mecánico | Efecto Hall (Disparo rápido) | Ventaja |
|---|---|---|---|
| Tiempo de recorrido (hasta la actuación) | ~5ms | ~5ms | Neutral |
| Retraso de rebote | ~5ms | ~0ms (Estado sólido) | 5ms |
| Tiempo de reinicio (a 150mm/s) | ~3.3ms (reinicio a 0.5mm) | ~0.7ms (reinicio a 0.1mm) | 2.6ms |
| Latencia total de entrada | ~13.3ms | ~5.7ms | ~7.6ms |
Resumen lógico: Este modelo asume una velocidad constante de levantamiento del dedo y especificaciones estándar de Cherry MX para la histéresis mecánica. La ventaja de ~8ms se traduce en aproximadamente un cuadro extra de datos de movimiento a una tasa de refresco de 144Hz, un factor crítico en escenarios de "ventaja del observador".
A pesar de estas mejoras, los interruptores magnéticos introducen un riesgo de dependencia del proveedor. Debido a que las funciones principales—ajuste del punto de actuación y Rapid Trigger—requieren software propietario y firmware específico de la marca, estos dispositivos suelen estar ligados a un ecosistema específico. En contraste, los interruptores mecánicos se adhieren al estándar físico universal estilo MX, garantizando reparabilidad a largo plazo y compatibilidad entre marcas.
Equilibrio de Fuerza: La Heurística de 10-15gf
Un punto común de fallo en construcciones híbridas es el fenómeno de la "pulsación accidental". Cuando un usuario pasa de un modificador táctil pesado a un interruptor magnético lineal ligero, la memoria muscular a menudo no se ajusta, lo que lleva a entradas no deseadas durante el juego intenso.
Basándonos en patrones observados en comunidades de entusiastas y nuestro propio modelado interno, recomendamos mantener una diferencia de 10-15gf (gramo-fuerza) en la fuerza operativa entre clusters de teclas adyacentes. Por ejemplo, si el cluster WASD utiliza interruptores magnéticos de 45gf para movimiento rápido, los modificadores circundantes (Shift, Ctrl, Alt) deberían usar interruptores mecánicos con al menos 55-60gf de resistencia.
Distribución Recomendada de Fuerza para Clusters Híbridos
- Cluster de Movimiento (WASD): 35-45gf Magnético Lineal. Esto permite una fatiga mínima durante movimientos laterales de alta frecuencia y maximiza el beneficio de Ajustar Puntos de Actuación.
- Cluster de Modificadores (Shift/Ctrl): 55-65gf Mecánico Táctil. El peso más alto y el bache táctil previenen agacharse o correr accidentalmente durante movimientos frenéticos del ratón.
- Cluster de Utilidad (Números/Teclas F): 50-60gf Lineal o Táctil. La consistencia aquí es menos crítica para la latencia pero vital para prevenir "clics erróneos" en habilidades con tiempo de reutilización.
Observación del Practicante: Hemos encontrado que ignorar esta diferencia de fuerza a menudo conduce a un índice de tensión ergonómica "peligroso" (SI) durante sesiones de más de 4 horas. Nuestro modelo sugiere un puntaje SI de 27.0 para cargas de trabajo competitivas, lo cual está muy por encima de los umbrales tradicionales de seguridad. Equilibrar la fuerza ayuda a redistribuir la carga entre los músculos intrínsecos de la mano.
Ingeniería de Resortes: Curva Lenta vs. Doble Etapa
La sensación de un teclado híbrido está determinada tanto por los resortes internos como por el tipo de interruptor. Para interruptores magnéticos, los entusiastas prefieren cada vez más resortes de curva lenta (progresivos). Estos resortes proporcionan un aumento lineal en la resistencia a medida que se presiona la tecla, lo cual es esencial para la funcionalidad Rapid Trigger. La resistencia creciente cerca del punto de fondo ayuda al dedo a "rebotar" más rápido, facilitando reinicios más rápidos sin necesidad de presionar completamente el interruptor.
Para la parte mecánica del diseño—específicamente las teclas usadas para escribir o modificadores no relacionados con juegos—los resortes de doble etapa suelen ser superiores. Estos resortes cuentan con una sección de bobina más apretada que crea una fuerza de "retorno" más pronunciada, lo que complementa el bache táctil de interruptores como los de Kailh o Gateron.
Física del Resorte e Impacto en el Rendimiento
| Tipo de Resorte | Mejor caso de uso | Beneficio Mecánico |
|---|---|---|
| Curva Lenta | WASD Magnético | Resistencia lineal; ayuda a la velocidad de reinicio del Disparador Rápido. |
| Doble Etapa | Modificadores Mecánicos | Ascenso más fuerte; proporciona un "retorno" táctil claro. |
| Resortes Largos | Escritura General | Mayor fuerza inicial; reduce la activación accidental. |
Resolviendo la "Personalidad Dividida" Acústica
Uno de los desafíos más significativos en diseños híbridos es la descoordinación acústica. Los interruptores magnéticos, debido a su diseño de deslizador de estado sólido, a menudo producen un "clic" de alta frecuencia (>2000Hz). Por el contrario, los interruptores mecánicos, especialmente cuando se afinan con lubricantes como Krytox 205g0, tienden hacia un "thock" de baja frecuencia (<500Hz).
Para lograr un perfil sonoro uniforme, los usuarios deben emplear un filtrado espectral estratégico mediante la selección de materiales.
Referencia de Filtrado Espectral de Capas Acústicas
- Placa de PC (Policarbonato): Actúa como un filtro pasa-bajo. Desplaza el tono fundamental hacia abajo, ayudando a profundizar los clics agudos de los interruptores magnéticos.
- Espuma Poron para Carcasa: Atenúa frecuencias en el rango de 1kHz a 2kHz. Esto es muy efectivo para eliminar el "ping" hueco que a menudo se asocia con la activación magnética de alta velocidad.
- Almohadillas IXPE para Interruptores: Enfatizan frecuencias por encima de 4kHz. Esto crea un sonido "cremoso" o "pop" que puede ayudar a cerrar la brecha entre los dos tipos de interruptores añadiendo un carácter transitorio consistente a cada pulsación.
Aplicar una capa fina de lubricante a los vástagos de los interruptores magnéticos y usar películas para interruptores en las carcasas mecánicas puede reducir el bamboleo del vástago y la resonancia de alta frecuencia en un estimado del 30%, según nuestro modelado acústico.
Protocolos de Alta Frecuencia: Sondeo 8K e Integración del Sistema
Para los usuarios que integran interruptores magnéticos de alta especificación, la tasa de sondeo del teclado se convierte en un cuello de botella crítico. Mientras que 1000Hz (intervalo de 1.0ms) es el estándar de la industria, los controladores magnéticos avanzados ahora soportan hasta 8000Hz (intervalo de 0.125ms).
Sin embargo, el rendimiento de 8000Hz no es una actualización "plug-and-play". Coloca una carga significativa en el procesamiento IRQ (Solicitud de Interrupción) del sistema. Para mantener la estabilidad, los usuarios deben conectar estos dispositivos directamente a los puertos I/O traseros de la placa base. Utilizar hubs USB o conectores frontales puede provocar pérdida de paquetes y aumento del jitter, anulando efectivamente los beneficios de latencia de los sensores magnéticos.
Además, existe una idea errónea común respecto a la "Regla de 1/10" para las tasas de refresco del monitor. Aunque una alta tasa de sondeo reduce el micro-tartamudeo en la trayectoria del cursor, no hay un requisito matemático para que el monitor sea exactamente 1/10 de la tasa de sondeo. En cambio, la sinergia es perceptual: se requiere un monitor de 240Hz o 360Hz para resolver visualmente los datos de entrada más suaves proporcionados por una tasa de sondeo de 8K.
Cumplimiento Normativo y Seguridad del Hardware
Al construir o comprar hardware híbrido, el cumplimiento de normas internacionales garantiza tanto la seguridad como el rendimiento. Los dispositivos que utilizan baterías de litio para modos inalámbricos deben cumplir con UN 38.3 para la seguridad en el transporte y IEC 62133 para la integridad de las celdas de batería.
En el mercado norteamericano, el equipo debe obtener la Autorización de Equipos FCC para asegurar que las señales de alta frecuencia de 2.4GHz o Bluetooth no interfieran con otros dispositivos. De manera similar, en la Unión Europea, la Directiva de Equipos Radioeléctricos (RED) regula los requisitos esenciales para la compatibilidad electromagnética.
Para el entusiasta del bricolaje, verificar que los componentes cumplan con las normas RoHS (Restricción de Sustancias Peligrosas) y REACH es vital para la seguridad ambiental a largo plazo, especialmente al manejar PCB y soldadura.
Modelado y Metodología: Cómo Derivamos Estos Conocimientos
Para proporcionar una guía autorizada, utilizamos una combinación de modelado cinemático determinista y evaluación de riesgos ergonómicos.
Apéndice: Parámetros y supuestos del modelado
| Parámetro | Valor | Unidad | Justificación |
|---|---|---|---|
| Velocidad de Levantamiento del Dedo | 150 | mm/s | Derivado de estudios de juegos competitivos de alto APM. |
| Histéresis Mecánica | 0.5 | mm | Especificación estándar Cherry MX. |
| Reinicio Rápido del Gatillo | 0.1 | mm | Umbral estable mínimo para sensores de efecto Hall. |
| Multiplicador de Intensidad | 1.5 | - | Pulsaciones de alta intensidad en entornos FPS. |
| Esfuerzos por minuto | 4 | - | Escalado de APM (Acciones Por Minuto) alto. |
Condiciones límite:
- Modelo de Latencia: Asume una velocidad constante; la desaceleración real del dedo cerca del punto máximo de elevación puede aumentar ligeramente los tiempos de reinicio.
- Índice de Tensión: Esta es una evaluación de riesgo a nivel de cribado basada en la metodología Moore-Garg (1995). No es un diagnóstico médico para lesiones por esfuerzo repetitivo.
- Perfil Acústico: El sonido percibido es subjetivo y depende de la acústica de la habitación, el material del escritorio y el grosor de las teclas (por ejemplo, PBT vs. ABS).
Resumen de Mejores Prácticas para Diseños Híbridos
- Priorice WASD: Use interruptores de efecto Hall para las teclas de movimiento para aprovechar la ventaja de latencia de ~8ms.
- Equilibrar Fuerza: Mantenga un espacio de 10-15gf entre los grupos magnéticos y mecánicos para evitar entradas accidentales.
- Ajuste Interno: Use resortes de curva lenta para interruptores magnéticos y lubrique los tallos para unificar el perfil acústico.
- Conexión Directa: Siempre use los puertos I/O traseros para dispositivos de 8000Hz para evitar cuellos de botella en IRQ.
Siguiendo estas heurísticas, los entusiastas pueden superar las limitaciones del hardware "de serie" y diseñar un teclado que refleje la precisión y durabilidad requeridas para juegos de nivel profesional.
Aviso: Este artículo es solo para fines informativos. Modificar el hardware del teclado puede anular las garantías del fabricante. Para preocupaciones ergonómicas o dolor persistente, consulte a un profesional médico calificado. Este contenido no constituye asesoramiento profesional de salud o seguridad.
