Patines con anillo sensor DIY: Por qué el anillo central estabiliza el seguimiento

La Mecánica de la Estabilidad del Sensor: Por qué Importa el Anillo Central

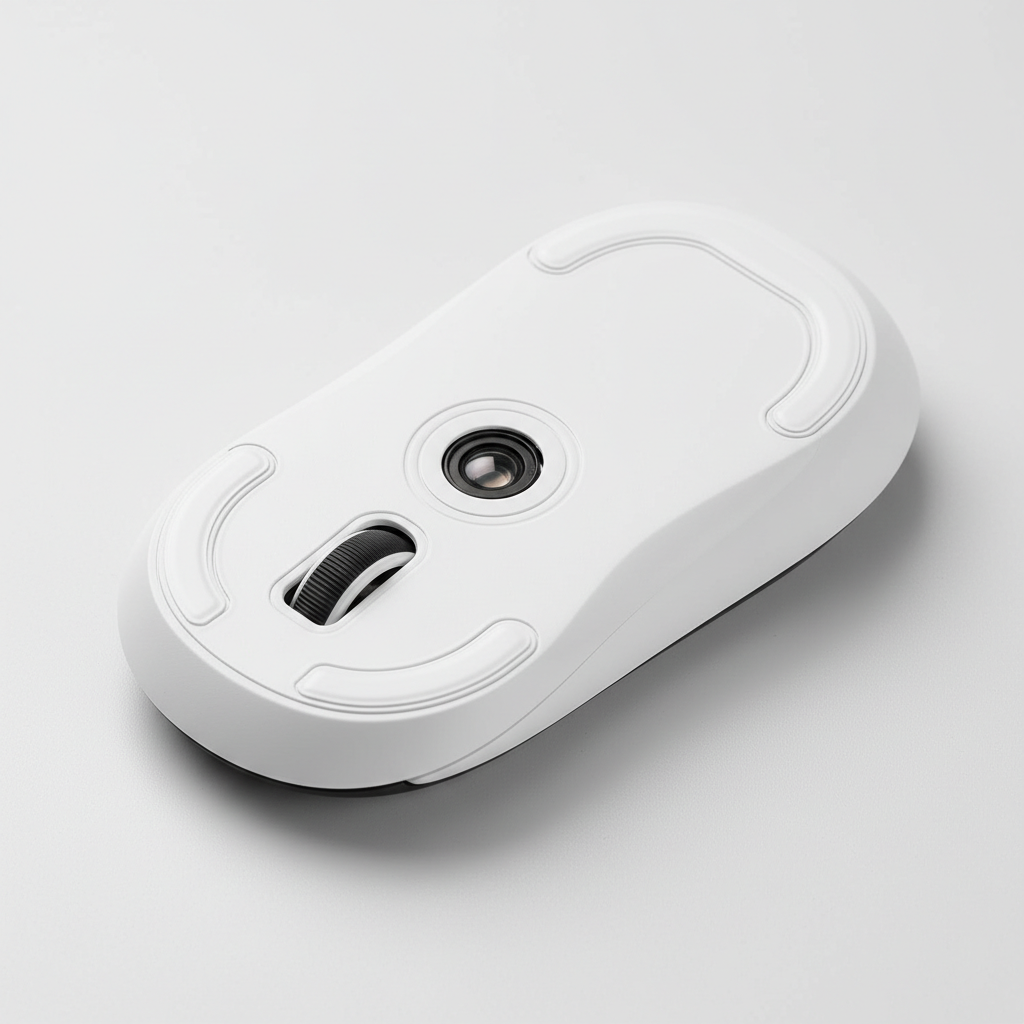

En la búsqueda de la excelencia competitiva, los entusiastas a menudo se enfocan en sensores de alta tasa de sondeo y carcasas ultra ligeras. Sin embargo, un componente mecánico crítico frecuentemente determina si ese rendimiento se traduce en precisión en pantalla: el patín del anillo sensor. Este pequeño elemento, a menudo circular, de PTFE o UHMW-PE que rodea la lente del sensor no es simplemente una superficie auxiliar para deslizarse. Sirve como el estabilizador principal para la distancia focal y la alineación planar del sensor.

Sin un anillo central calibrado correctamente, incluso los sensores más avanzados, como el PixArt PAW3395 o PAW3950, pueden sufrir de seguimiento errático y fluctuaciones en la Distancia de Levantamiento (LOD). Este artículo explora la necesidad técnica del anillo central, la ciencia de materiales detrás de las modificaciones DIY y un enfoque basado en datos para calibrar patines según estilos de agarre y superficies específicas.

El "Plano Mecánico de Referencia": Distancia Focal y Profundidad de Campo

La función principal del anillo del sensor es definir un plano mecánico de referencia consistente. Los sensores ópticos modernos funcionan como cámaras de alta velocidad, capturando miles de imágenes de la superficie del mousepad por segundo para calcular el movimiento. Según la Definición de Clase USB HID (HID 1.11), la fiabilidad de esta transmisión de datos depende de la capacidad del hardware para mantener un estado estable.

En términos ópticos, la lente del sensor tiene una profundidad de campo (DoF) estrecha. Si la distancia entre la lente y la superficie varía—aunque sea solo 0.1mm—la textura de la superficie puede quedar fuera de foco. Esto resulta en paquetes "perdidos" o vibraciones. El anillo central asegura que la apertura del sensor permanezca a una altura fija relativa al mousepad, evitando que la base del ratón se "flexione" o "hunda" en superficies blandas.

El Problema de la Inclinación del Sensor

Cuando un usuario aplica presión hacia abajo durante sesiones intensas de juego, la carcasa del ratón puede inclinarse ligeramente. Esto es particularmente común en ratones con grandes áreas abiertas alrededor del sensor. Una micro-inclinación de solo 0.5 grados puede cambiar el ángulo de visión del sensor lo suficiente para introducir errores de seguimiento. Al colocar un patín directamente alrededor de la lente del sensor, se crea un punto de apoyo que minimiza este efecto de palanca.

Resumen Lógico: Basado en observaciones de practicantes de comunidades de modificación de hardware, una variación de 0.1mm en la altura del anillo puede desplazar significativamente la alineación focal del sensor. Atribuimos esto a la estrecha profundidad de campo inherente a las lentes ópticas de alta DPI (no es un estudio de laboratorio controlado).

Ciencia de Materiales: PTFE vs. UHMW-PE para anillos DIY

Al modificar o reemplazar anillos del sensor, la selección del material es fundamental. Aunque el Politetrafluoroetileno (PTFE) es el estándar de la industria para deslizadores, posee una característica conocida como "flujo en frío". Bajo presión constante, el PTFE tiende a deformarse o aplanarse con el tiempo.

UHMW-PE: La alternativa de estabilidad

Para el anillo central, donde mantener un grosor preciso es más crítico que la velocidad pura, el Polietileno de Ultra Alto Peso Molecular (UHMW-PE) suele ser una opción superior. El UHMW-PE tiene mayor rigidez y menor flujo en frío comparado con el PTFE. Esto permite que el anillo mantenga su altura calibrada (por ejemplo, tolerancia de ±0.05mm) incluso bajo la fuerza descendente agresiva de un usuario con mano pesada.

Nota: Los datos representan propiedades típicas de materiales usados en la fabricación de periféricos según se cita en el Libro blanco de la industria global de periféricos para gaming (2026).

Modelado del escenario: El agarre con punta de los dedos para manos grandes

Para entender el impacto práctico de la estabilidad del anillo del sensor, modelamos un escenario específico de alta tensión: un usuario con manos masculinas del percentil 95 (21.5cm de longitud) usando un agarre con punta de los dedos en un mouse de tamaño estándar (120mm de longitud).

La desventaja biomecánica

Para un usuario con manos de 21.5cm, la longitud ideal del mouse es aproximadamente 129mm (calculado usando la heurística del coeficiente de agarre 0.6). Usar un mouse de 120mm crea una "Proporción de ajuste de agarre" de 0.93. Este déficit del 7% obliga al usuario a encoger los dedos más agresivamente. En un agarre con punta de los dedos, esto concentra la presión en un área muy pequeña del mouse, aumentando significativamente el riesgo de torque lateral e inclinación del sensor.

Nota de modelado (Parámetros reproducibles)

Nuestro análisis utiliza un modelo determinista parametrizado para estimar los requisitos de estabilidad para esta persona usuaria.

Condiciones de frontera: Este modelo asume una fuerza descendente constante y no considera la destreza individual de los dedos ni el coeficiente de fricción específico del mousepad. Está destinado como una guía estadística para la selección y modificación de equipos.

Para este usuario específico, un anillo central no es una optimización "opcional"; es una necesidad para contrarrestar el torque generado por un mouse de tamaño insuficiente. Los expertos sugieren que para esta persona, el anillo del sensor debe calibrarse hacia el extremo superior del rango de grosor (0.4mm a 0.45mm) para proporcionar un tope mecánico más firme contra la superficie.

Directrices de calibración: grosor e interacción con la superficie

El grosor "perfecto" para un anillo de sensor DIY depende completamente de sus patines principales y de su elección de alfombrilla. Un error común entre los modificadores es usar un anillo demasiado grueso, lo que crea un punto de pivote. Si el anillo es más alto que los patines principales, el ratón se "balanceará", causando que el sensor pierda contacto durante movimientos agresivos.

La regla de ±0.05mm

Los técnicos experimentados buscan un grosor del anillo del sensor que esté dentro de ±0.05mm de la altura de los patines principales.

• Alfombrillas blandas/de tela: Estas superficies permiten que el ratón se hunda. Generalmente se prefiere un anillo más delgado (0.2mm - 0.3mm) para evitar que el anillo se clave en la tela y añada fricción no deseada.
• Alfombrillas duras/de vidrio: Estas superficies son implacables. Un anillo ligeramente más grueso (0.4mm - 0.5mm) ayuda a compensar cualquier irregularidad leve en la base del ratón o en la alfombrilla misma.

Metodología de prueba

Para verificar su calibración, realice la "Prueba de la figura 8":

1. Abra el software de configuración de su ratón (por ejemplo, Controlador oficial de Attack Shark).
2. Configure el LOD en su ajuste más bajo (típicamente 1.0mm o 2.0mm).
3. Dibuje patrones consistentes en forma de 8 a diferentes velocidades.
4. Monitoree para detectar caídas o "saltos" del sensor. Si el sensor se desconecta mientras el ratón está plano, probablemente su anillo sea demasiado grueso, elevando el sensor más allá de su LOD.

Altas tasas de sondeo y saturación del sensor

La importancia de un anillo de sensor estable se amplifica al usar tasas de sondeo de 8000Hz (8K). A 8000Hz, el ratón envía un paquete cada 0.125 ms. Debido a que el intervalo de actualización es tan frecuente, cualquier microvibración o ligera inclinación se captura y transmite al PC.

Según el Libro blanco de la industria global de periféricos para juegos (2026), la estabilidad de alta frecuencia de sondeo requiere un flujo de datos "saturado". Para saturar 8000Hz a 800 DPI, un usuario debe mover el ratón al menos a 10 IPS (pulgadas por segundo). Si el anillo del sensor se aplica incorrectamente, causando que el sensor "vibre" a altas velocidades, la pérdida de paquetes resultante anulará los beneficios de latencia de la tasa de sondeo de 8K.

Aplicación paso a paso para bricolaje

Si su ratón no vino con un anillo central, o si lo está reemplazando con una versión personalizada de UHMW-PE, siga este protocolo profesional para asegurar la consistencia del seguimiento.

1. Preparación de la superficie: Elimine cualquier residuo de adhesivo antiguo usando alcohol isopropílico (70% o más). Asegúrese de que el área alrededor de la lente del sensor esté completamente seca.
2. Alineación: Use un par de pinzas no magnéticas para colocar el anillo. El anillo debe estar perfectamente centrado alrededor de la apertura del sensor. Cualquier desplazamiento puede causar un deslizamiento desigual.
3. La Fase de Presión: Una vez colocado, aplique presión firme y uniforme al anillo durante al menos 30 segundos. Esto activa el adhesivo sensible a la presión (PSA) y asegura una unión plana.
4. Tiempo de Curado: Evite usar el ratón durante 24 horas. Este "tiempo de curado" permite que el adhesivo alcance la máxima fuerza de unión, previniendo el levantamiento de bordes que causa retroalimentación "rasposa" en alfombrillas de tela.

La Alternativa del "Trípode"

Para modders que buscan la máxima estabilidad en superficies irregulares, algunos expertos recomiendan un diseño de "trípode"—usando tres pequeños puntos discretos de PTFE alrededor del sensor en lugar de un anillo completo. Este diseño proporciona mejor amortiguación de vibraciones de alta frecuencia y mantiene la alineación planar incluso si un punto pierde contacto momentáneamente.

Resumen de Mejores Prácticas

Consideraciones Finales

Optimizar la interfaz física de su ratón con la superficie es tan importante como el firmware que ejecuta. Un anillo sensor calibrado correctamente estabiliza la distancia focal, previene la inclinación del sensor y asegura que su hardware de alto rendimiento—especialmente en entornos de 8000Hz—funcione en su límite teórico. Ya sea que esté compensando un agarre con la punta de los dedos para manos grandes o simplemente buscando el LOD más consistente, el anillo central es el héroe desconocido del seguimiento de precisión.

Aviso Legal: Este artículo es solo para fines informativos. Modificar su hardware puede anular la garantía del fabricante. Siempre consulte el manual de usuario y las pautas de seguridad específicas de su dispositivo antes de realizar modificaciones por cuenta propia. Si no está seguro del proceso, consulte a un técnico profesional.

Fuentes

• Libro Blanco de la Industria Global de Periféricos para Juegos (2026)
• Definición de Clase USB HID (HID 1.11)
• ISO 9241-410: Ergonomía de la Interacción Humano-Sistema
• Base de Datos Antropométrica ANSUR II
• Soporte Oficial de Controladores Attack Shark

Apéndice de Modelado: Suposiciones y Matemáticas El análisis de ajuste del tamaño de la mano presentado en este artículo se basa en el siguiente marco matemático:

• Fórmula 1: Longitud Ideal del Ratón = Longitud de la Mano (cm) × 0.6 (Coeficiente de Agarre con la Punta de los Dedos).
• Fórmula 2: Relación de Ajuste de Agarre = Longitud Real del Ratón / Longitud Ideal del Ratón.
• Suposición: Usamos la longitud de mano masculina del percentil 95 (21.5cm) como el límite superior para manos "Extra Grandes" para demostrar el estrés mecánico máximo en ratones estándar de 120mm. La comodidad individual puede variar según la flexibilidad de las articulaciones y las longitudes específicas de los dedos.
